3.3.3 Adapterleisten

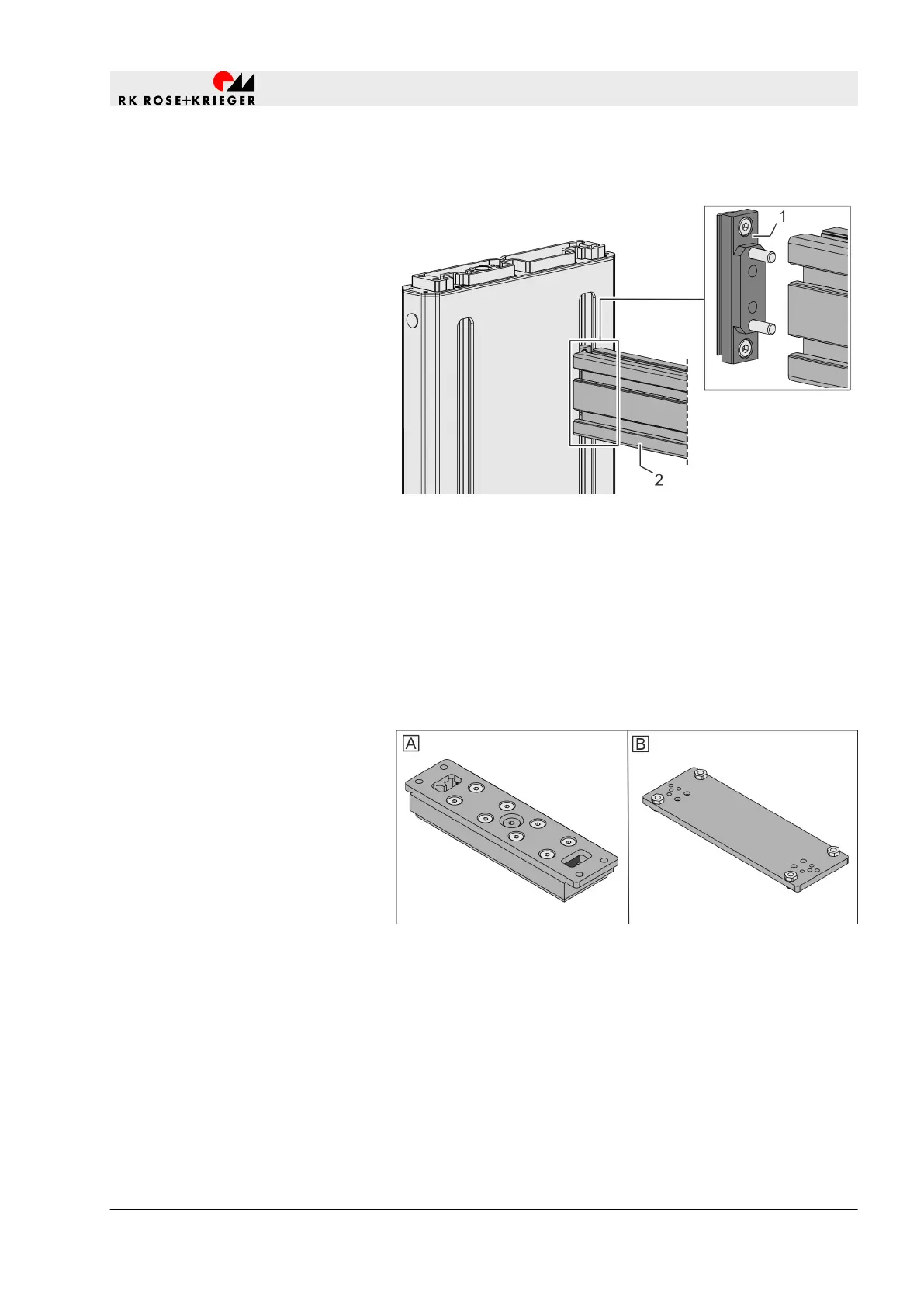

Abb. 9: Adapterleiste
Die Adapterleisten (Abb. 9/1) dienen als Befestigungshilfe für z. B.
Querstreben (Abb. 9/2), die zwischen zwei Hubsäulen (mit Ausfrä-
sung oder innenliegenden Schlitten, Abb. 3/B + C
Ä
Seite 24) ein-
gesetzt werden.
Eine eingesetzte Querstrebe erhöht die Standfestigkeit zweier
Hubsäulen.
3.3.4 Ausgleichsplatten
Abb. 10: Ausgleichsplatten
A Ausgleichsplatte RK SyncFlex H
B Ausgleichsplatte RK SyncFlex V
Die Ausgleichsplatten (Abb. 10) dienen der Reduzierung von Ver-
spannungen bei überstimmten Hubsäulensystemen oder nicht
optimal parallel zueinander ausgerichteten Hubsäulen.
Der Horizontalausgleich in der Z-Achse durch die Ausgleichsplatte
RK SyncFlex H (Abb. 10/A) realisiert die erforderliche Bewe-
gungsfreiheit während des Verfahrens der Hubsäulen.
Multilift I
Multilift I/II
Aufbau und Funktion
Optionale Baugruppen > Ausgleichsplatten
20.02.2019 Hubsäule Multilift I/Multilift II 29
