3.5.1 Raccordement électrique - Multilift I (Mono)

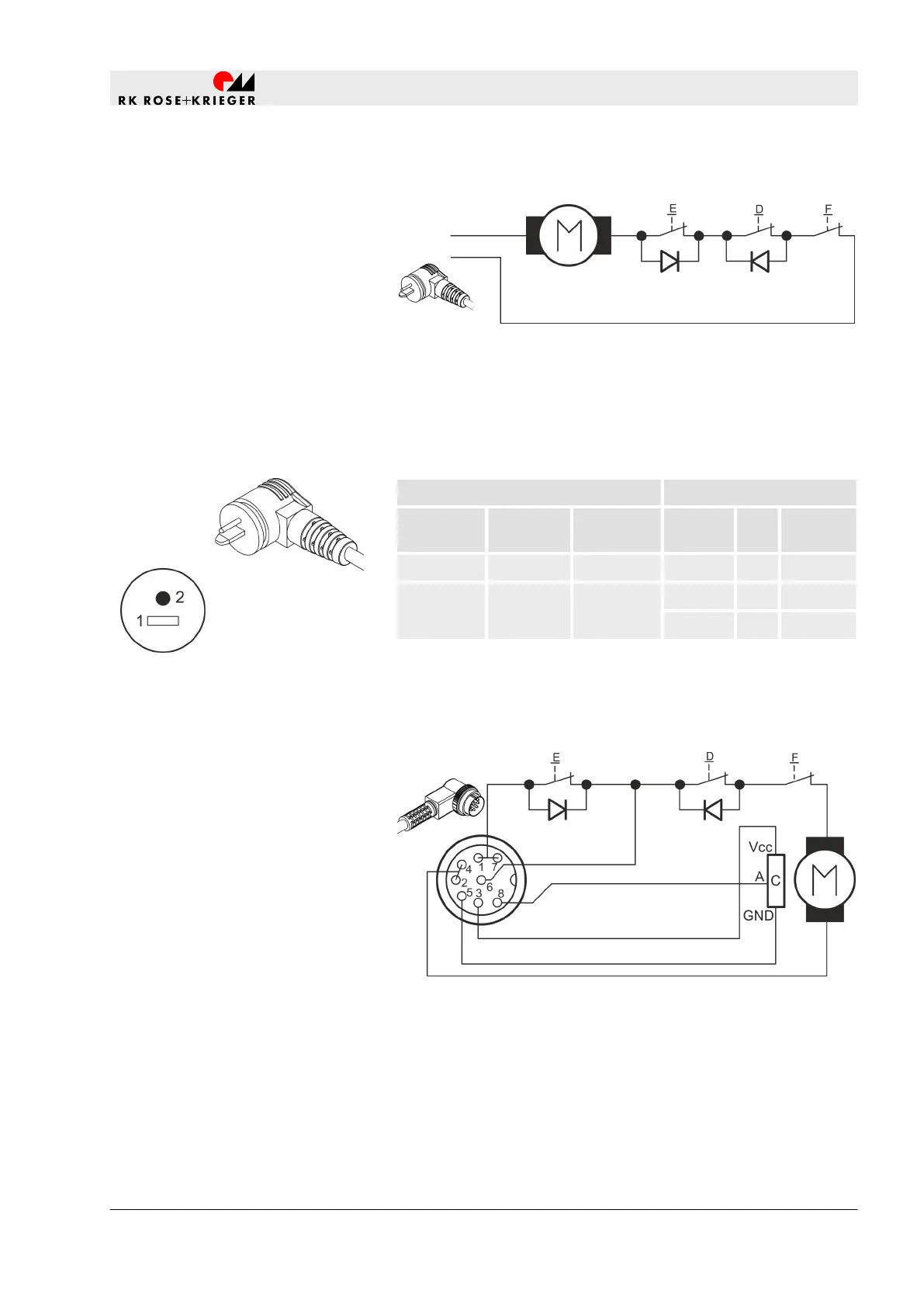

Fig. 15 : Schéma électrique Multilift I Mono
D Fin de course en haut
E Fin de course en bas
F Fin de course de sécurité
Sens de rotation Courant
Polarité + Polarité - Direction Charge
[N]
I [A] U [V CC]
Broche 1 Broche 2 Entrée 0 1 24
Broche 2 Broche 1 Sortie 1000 3 24
3000* 4,5 24
* La capacité de charge vaut uniquement pour la version avec F
max
= 3000 N
3.5.2 Raccordement électrique - Multilift I (Synchro)
Fig. 17 : Schéma électrique Multilift I Synchro
A Capteur à effet Hall, sortie
C Capteur à effet Hall
D Fin de course en haut
E Fin de course en bas
F Fin de course de sécurité
Circuit électrique
Affectation des broches
Fig. 16 : Affectation des broches Mul-
tilift I Mono
Capteur à effet Hall et circuit élect-
rique
Structure et fonction
Raccordement électrique à une commande de l'exploitant > Raccordement électrique - Multilift I (Synchro)
20.02.2019 Colonne télescopique Multilift I/Multilift II 223
