Multilift II
Standard/ESD/Clean
Multilift II
impact
Multilift II
telescope/telescope ESD
Señal de posición
(pulsos por mm de
distancia recorrida)
13 6.5 6.5 13 6.5
Cantidad de
canales sensor
Hall
2
Condiciones de
funcionamiento
n Temperaturas (en recintos secos): +5 °C - +40 °C
n Humedad relativa: 30 % - 75 % (sin condensación)
n Presión atmosférica: 700 hPa - 1060 hPa (hasta 3000 m de altitud)
8.3 Diagramas
8.3.1 Diagramas de carga - Multilift I

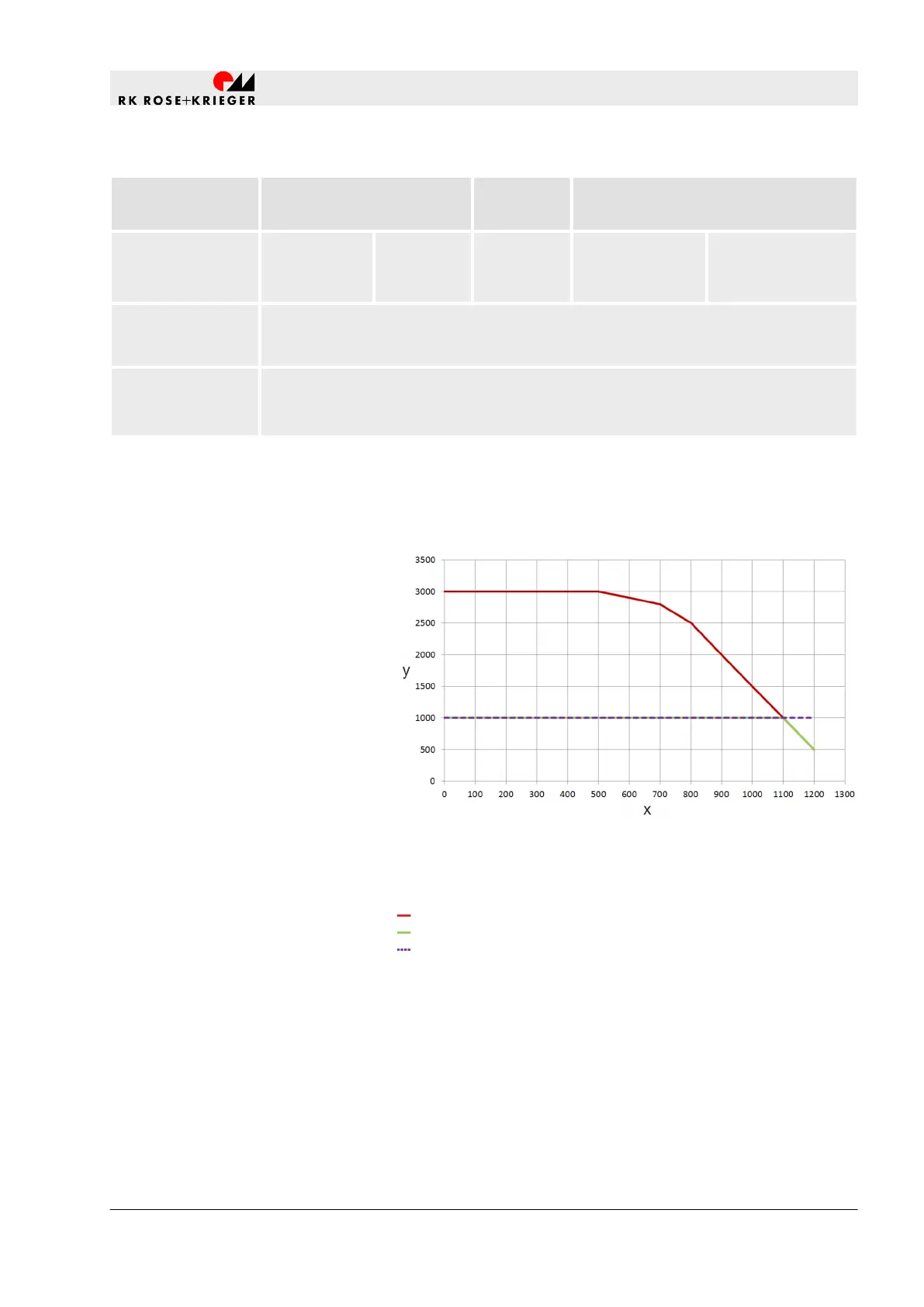

Fig. 31: Fuerza máxima de compresión/tracción en función de la
longitud de carrera
x Carrera [mm]
y F [N]
8 mm/s (fuerza de compresión)
16 mm/s (fuerza de compresión)
8/16 mm (fuerza de tracción)
Fuerza máx. de compresión/trac-
ción en función de la longitud de
carrera
Datos técnicos
Diagramas > Diagramas de carga - Multilift I
20.02.2019 Columna elevadora Multilift I/Multilift II 181
