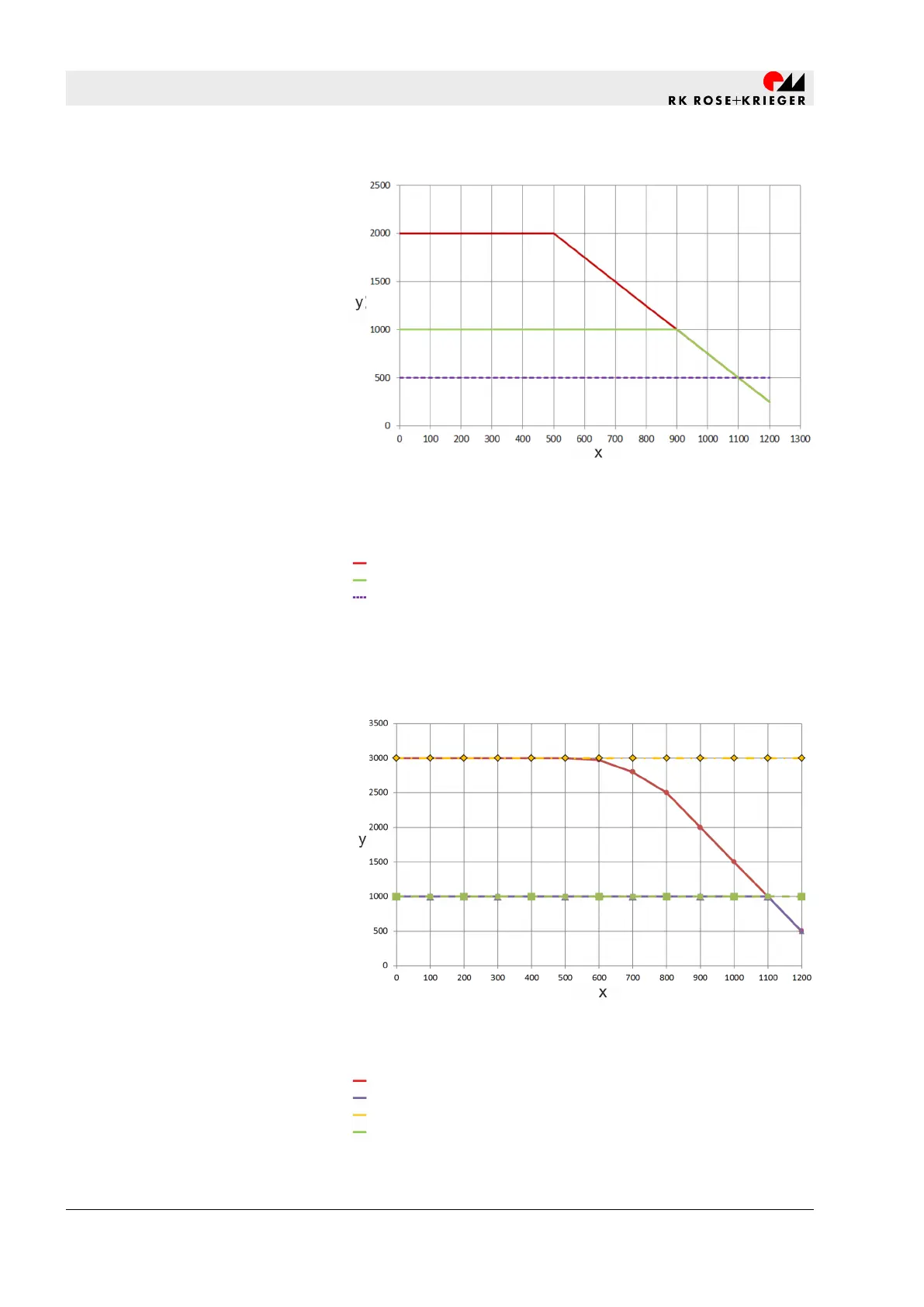

Abb. 32: Maximale Druck-/Zugkraft in Abhängigkeit der Hublänge
in medizinischen Anwendungen
x Hub [mm]
y F [N]
8 mm/s (Druckkraft)
16 mm/s (Druckkraft)
8/16 mm (Zugkraft)
8.3.2 Belastungsdiagramme - Multilift II
8.3.2.1 Belastungsdiagramme - Multilift II Standard/ESD/impact/clean
Abb. 33: Maximale Druck-/Zugkraft in Abhängigkeit der Hublänge
x Hub [mm]
y F [N]
8 mm/s (Druckkraft)
16 mm/s (Druckkraft)
8 mm/s (Zugkraft)
16 mm (Zugkraft)
Max. Druck-/Zugkraft in Abhängig-
keit der Hublänge in medizinischen
Anwendungen
Maximale Druck-/Zugkraft in
Abhängigkeit der Hublänge
Technische Daten
Diagramme > Belastungsdiagramme - Multilift II
20.02.2019Hubsäule Multilift I/Multilift II56
