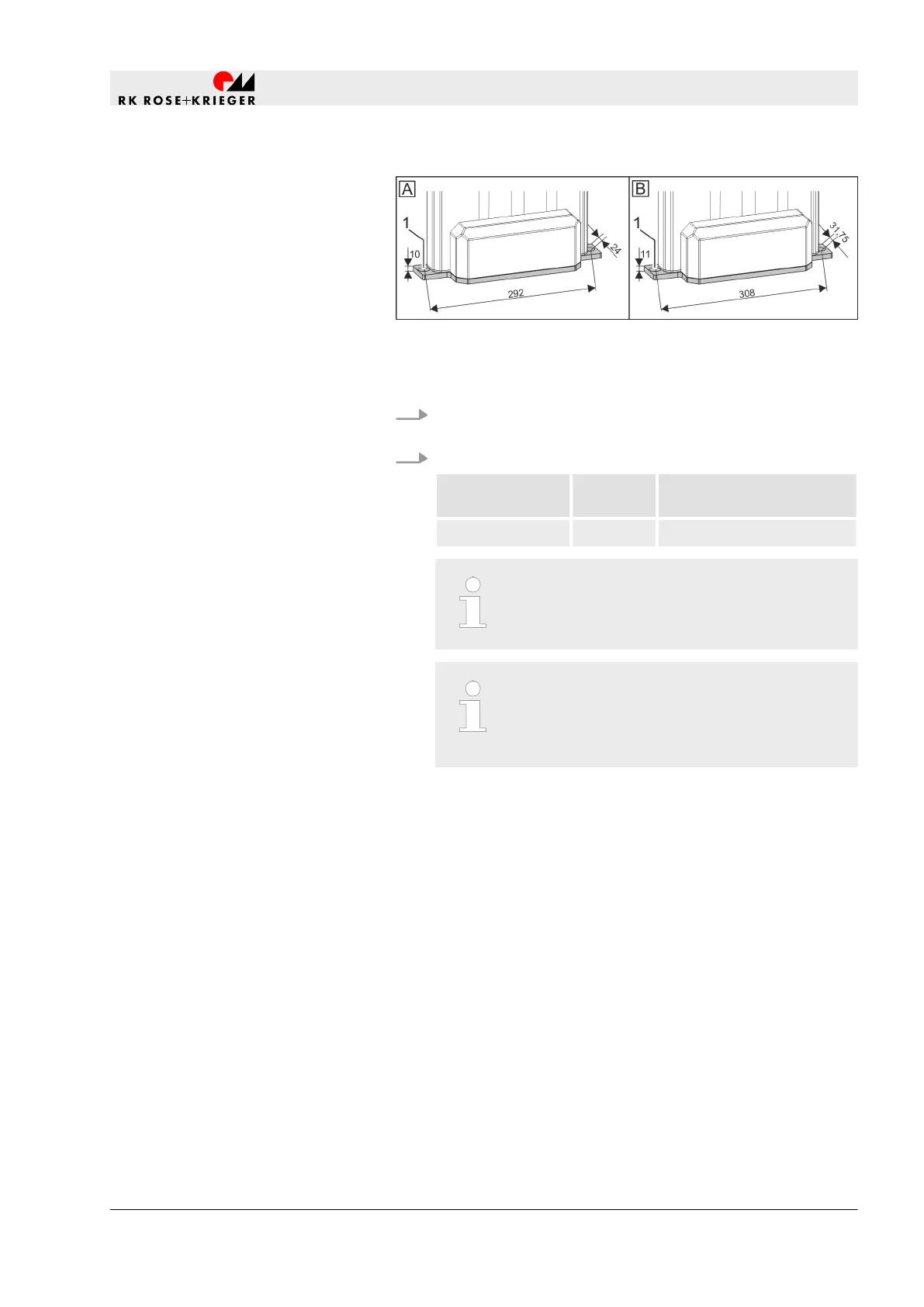

Fig. 30 : Points de raccordement
A Multilift II Standard/ESD/impact/clean
B Multilift II telescope/telescope ESD
2. Insérer 2 vis dans les alésages (Fig. 30 /1) de la plaque de
base de la colonne télescopique et du support.
3. Serrer les vis.
Taille de vis Résis-
tance
Couple de serrage [Nm]
M8 8.8 15
La profondeur de vissage minimale est de
20 mm lors du montage initial et de 40 mm lors
de montages ultérieurs.
Pour les structures reliées comme pour les
groupes de composants en option, toujours uti-
liser l'ensemble des points de raccordement de
la Multilift.
ð
La colonne télescopique Multilift II est montée sur le sup-
port.
5.5 Remarques relatives à la mise en service
Tenir compte des remarques suivantes concernant la mise en ser-
vice :
n Veiller à ce que la fiche secteur reste librement accessible
après le montage de la colonne télescopique sur la structure
reliée.
n Sécuriser également les éventuelles zones d'écrasement et de
cisaillement créées par le montage de la colonne télescopique
sur la structure reliée.
n Utiliser uniquement des colonnes télescopiques en parfait état.
La mise en service de colonnes télescopiques endommagées
est interdite.
n S'assurer avant toute mise en service que personne ni aucun
objet ne se trouve dans la zone de danger.
Fixation de la colonne télescopique
Montage
Remarques relatives à la mise en service
20.02.2019 Colonne télescopique Multilift I/Multilift II 235
