RK Rose+Krieger Multilift I - Indicazioni Relative Alla Messa in Funzione

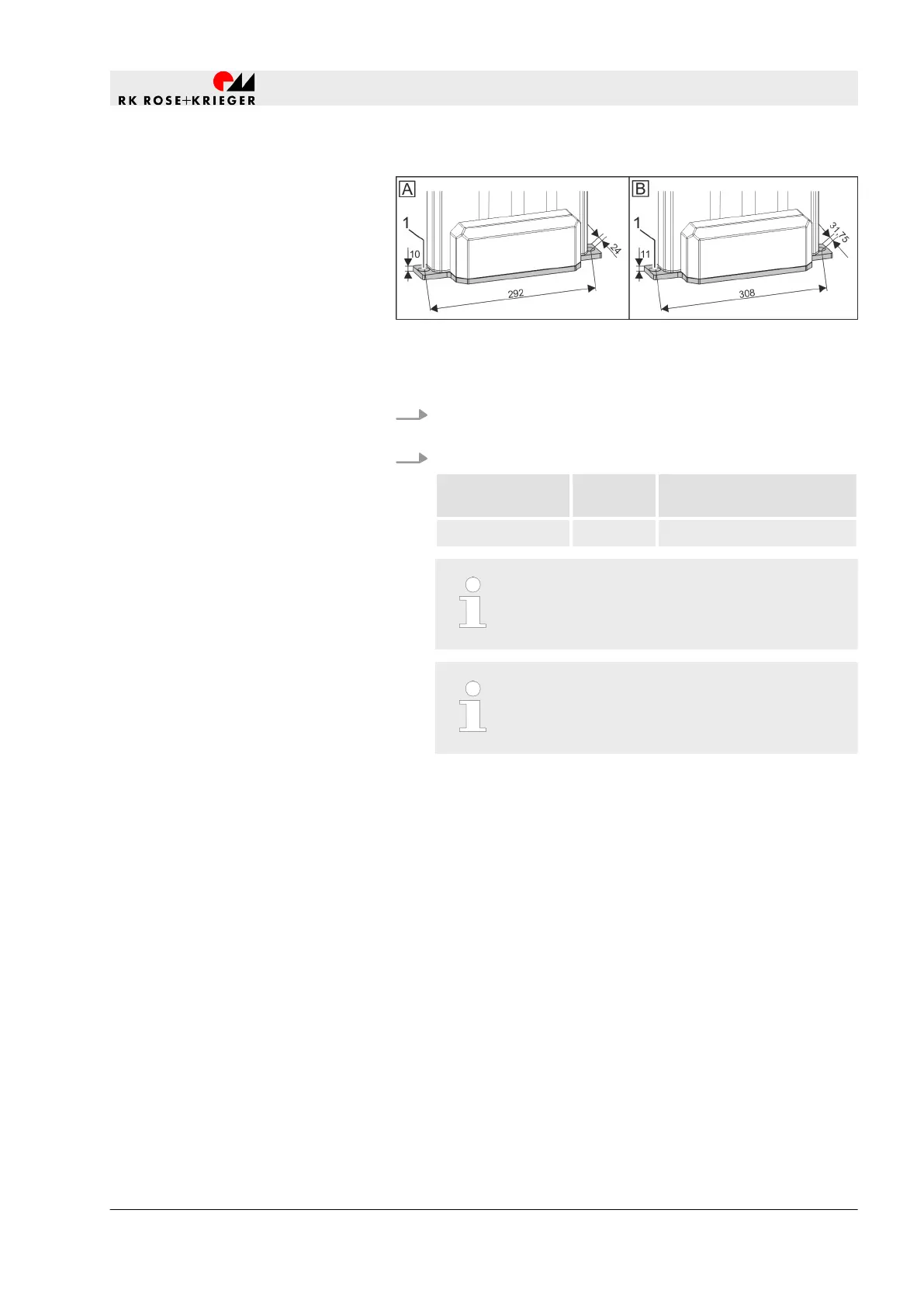

Fig. 30: Punti di collegamento
A Multilift II Standard/ESD/impact/clean
B Multilift II telescope/telescope ESD
2. Inserire 2 viti nei fori (Fig. 30/1) della piastra della colonna
telescopica e della base.
3. Serrare le viti.
Dimensioni vite Resi-
stenza
Coppia di serraggio [Nm]
M8 8.8 15
La profondità di avvitamento minima è pari a
20 mm al primo montaggio e a 40 mm in caso di
montaggio ripetuto.
In linea di principio, utilizzare tutti i punti di colle-
gamento di Multilift con le strutture di collega-
mento e con i moduli opzionali.
ð
La colonna telescopica Multilift II è montata sulla base.
5.5 Indicazioni relative alla messa in funzione
Rispettare le seguenti indicazioni relative alla messa in funzione:
n Assicurarsi che il connettore di rete sia liberamente accessibile
dopo il montaggio della colonna telescopica nella struttura di
collegamento.
n Proteggere ulteriormente eventuali punti di schiacciamento e di
taglio che si presentano dopo il montaggio della colonna tele-
scopica nella struttura di collegamento.
n Utilizzare la colonna telescopica solo se è in condizioni per-
fette. È vietato mettere in funzione colonne telescopiche dan-
neggiate.
n Prima di ogni messa in funzione, assicurarsi che non ci siano
persone, né oggetti nella zona di pericolo.
Fissaggio della colonna telesco-
pica
Montaggio
Indicazioni relative alla messa in funzione
20.02.2019 Colonna telescopica Multilift I/Multilift II 299
