3.3 Groupes de composants en option
3.3.1 Plaque de montage en haut
La plaque de montage située en haut (Fig. 7 /1) sert d'aide au
montage pour fixer les colonnes télescopiques Multilift I et II sur la
structure de l'exploitant (par ex. montage sur un bâti de table).
Les plaques de montage situées en haut sont disponibles dans les
versions suivantes :
n Standard
n ESD
3.3.2 Plaque de montage en bas

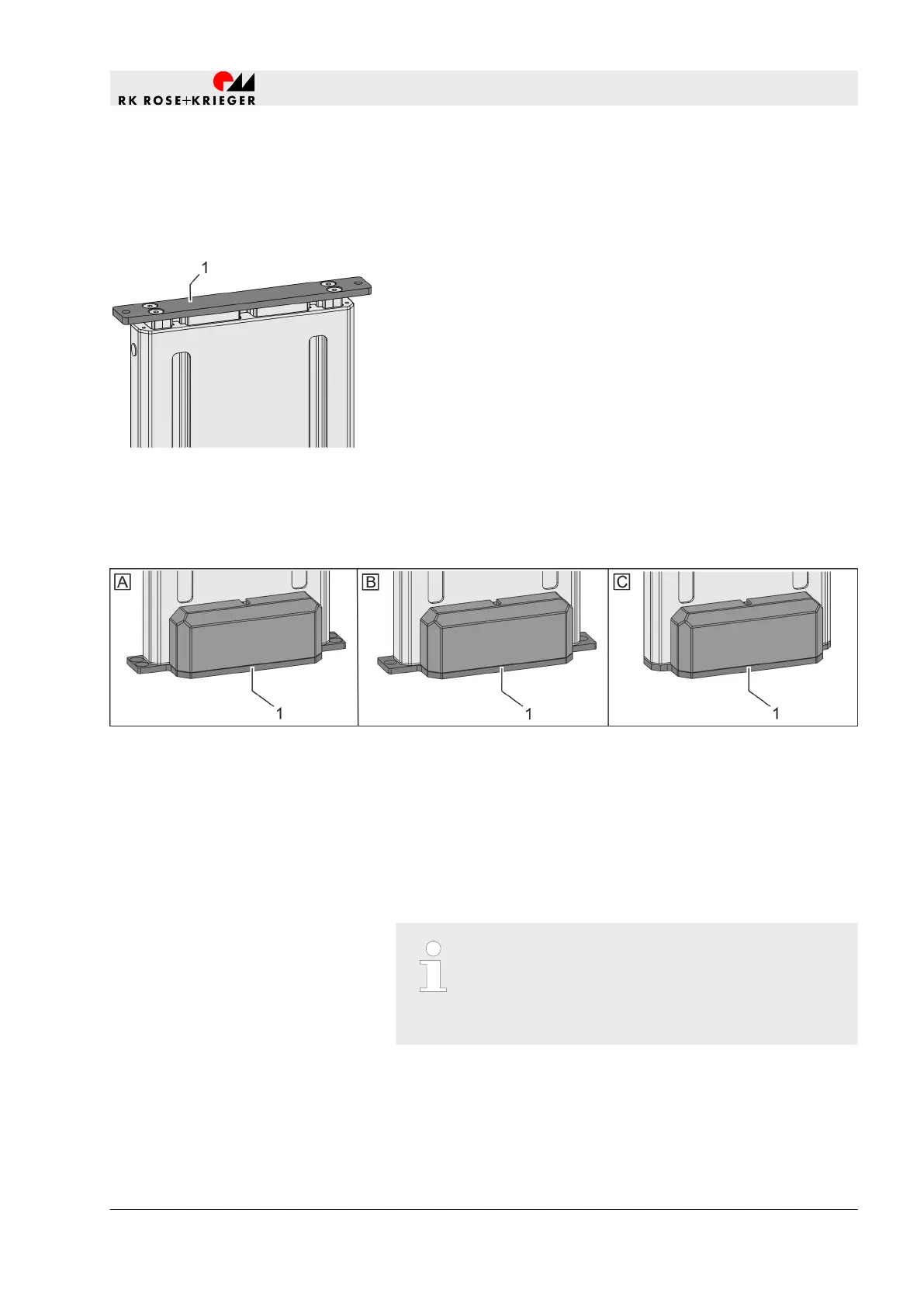

Fig. 8 : Plaque de montage en bas
A Plaque de montage avec plaque de fixation
(4 alésages lamés)
B Plaque de montage avec plaque de fixation
(2 alésages lamés)
C Plaque de montage affleurante
La plaque de montage située en bas (Fig. 8 /1) sert d'aide au mon-
tage pour fixer les colonnes télescopiques Multilift I sur la structure
de l'exploitant.
Pour les applications impliquant des efforts de traction
et les applications comportant un assemblage syn-
chrone, il faut utiliser une plaque de base (Fig. 4 ,
Ä
page 213) montée par RK Rose+Krieger GmbH sur
la colonne télescopique Multilift I.
Multilift I/II
Fig. 7 : Plaque de montage en haut
(exemple)
Multilift I
Structure et fonction
Groupes de composants en option > Plaque de montage en bas
20.02.2019 Colonne télescopique Multilift I/Multilift II 217
