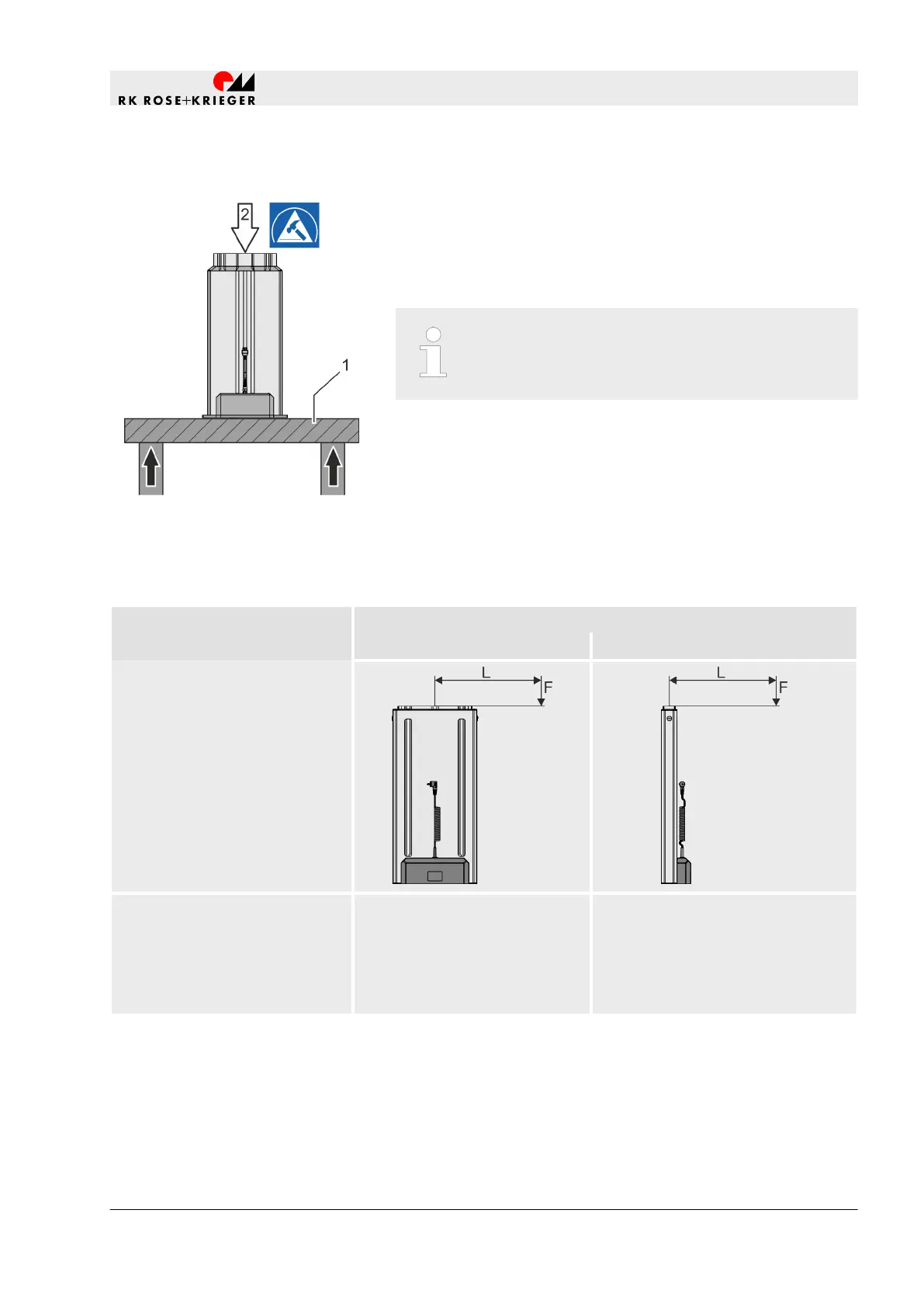

1 Structure d'appui
2 Force d'appui
Dans des conditions de charge maximale (impulsions), la structure
d'appui (Fig. 38 /1) doit résister à une force d'appui (Fig. 38 /2) de
6000 N.
Le coefficient de sécurité n'est pas inclus.
8.4 Couples
8.4.1 Couples maximaux - Multilift I
Couples maximaux en cas de charge via le ...
... côté long ... côté court
Vues
Multilift I
avec profilé intérieur sortant
n 150 Nm (dynamique)
n 300 Nm (statique)
n 100 Nm (dynamique)
n 200 Nm (statique)
avec chariot interne
n 75 Nm (dynamique)
n 150 Nm (statique)
n 50 Nm (dynamique)
n 100 Nm (statique)
Structure d'appui
Fig. 38 : Structure d'appui
Données techniques
Couples > Couples maximaux - Multilift I
