5.4.2 Außenprofil montieren - Multilift I
Die RK Rose+Krieger GmbH empfiehlt die Befestigung
der Hubsäule an der motorseitigen Stand-/Auflage-
fläche.
Personal:
n
Montagepersonal
Schutzausrüstung:
n
Arbeitsschutzkleidung
n
Schutzhandschuhe
n
Sicherheitsschuhe
Voraussetzung:
n Der Untergrund (z. B. Anschraubfläche Metallplatte oder Fuß)
ist für die Befestigung der Hubsäule vorbereitet.
1. Außenprofil der Hubsäule auf den Untergrund aufsetzen und
positionieren.
Die Standfläche der Hubsäule muss vollständig
auf einer mindestens 5 mm dicken Metallplatte
aufliegen.

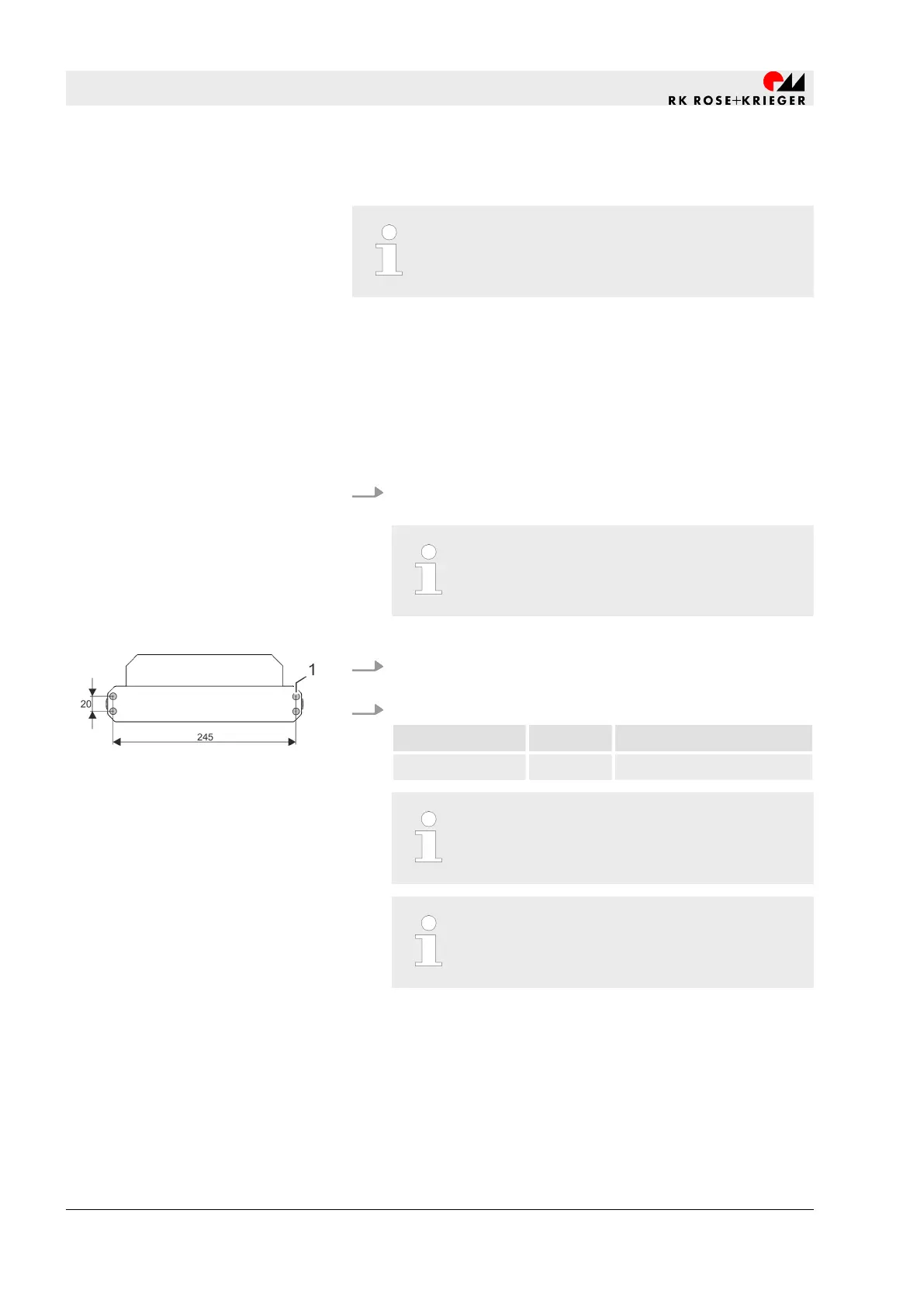

2. 4 Schrauben in die Bohrlöcher (Abb. 29/1) von Untergrund
und Hubsäule einsetzen.
3. Schrauben diagonal im Wechsel festziehen.
Schraubengröße Festigkeit Anziehdrehmoment [Nm]
M8 8.8 15
Die Mindesteinschraubtiefe beträgt bei Erstmon-
tage 20 mm, bei wiederholter Montage 40 mm.
Bei den Anschlusskonstruktionen sowie optio-
nalen Baugruppen grundsätzlich sämtliche
Anbindungsspunkte des Multilifts verwenden.
ð
Die Hubsäule Multilift I ist am Untergrund montiert.
Hubsäule positionieren
Hubsäule befestigen
Abb. 29: Anbindungspunkte
-
Multilift
I
Montage
Hubsäule an den Schnittstellen montieren > Außenprofil montieren - Multilift I
20.02.2019Hubsäule Multilift I/Multilift II44
