1 Cable del motor
2 Entrada jack
En el modelo Mono (
Ä
pág. 151) sale un cable de motor (Fig. 5/1)
de la parte superior de la carcasa del motor.
En el modelo Synchro (
Ä
pág. 151) hay una entrada jack (Fig. 5/2)
situada en el lateral de la carcasa de motor para conectar un cable
del motor.
3.1.2 Visión general Multilift II

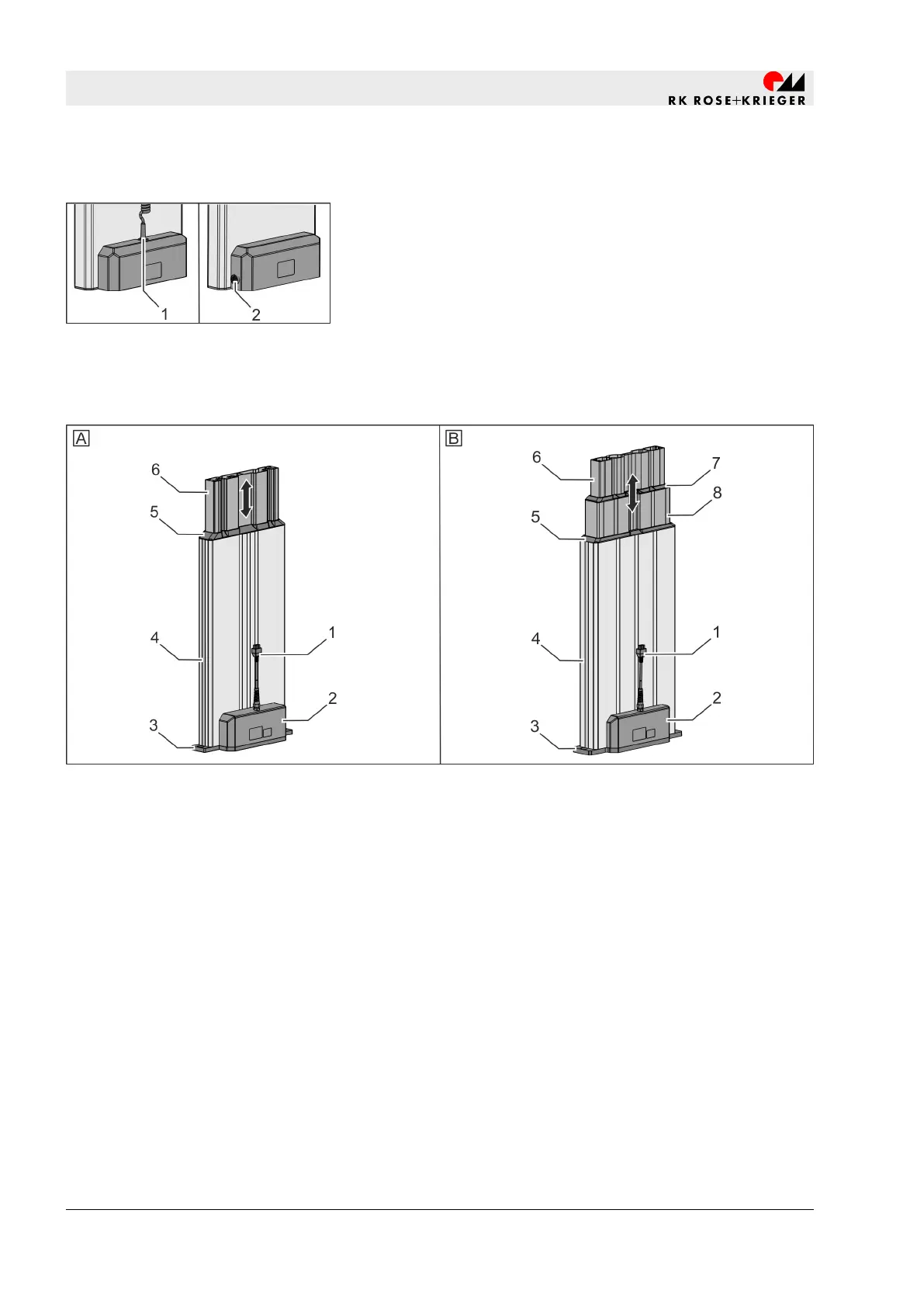

Fig. 6: Visión general Multilift II
A Multilift II Standard/ESD/impact/clean
B Multilift II telescope/telescope ESD
1 Cable del motor
2 Carcasa de motor
3 Placa base
4 Perfil exterior
5 Cubierta protectora Perfil exterior
6 Perfil interior
7 Cubierta protectora Perfil central
8 Perfil central
3.2 Descripción funcional
Las columnas elevadoras Multilift I y II sirven para el ajuste de la
altura de estructuras anexas (p. ej., bastidores de mesa) y otras
operaciones de ajuste similares.
Las columnas elevadoras son accionadas a través de controles
externos. Al control externo se conecta un interruptor manual para
desplazar la columna elevadora.
Cable de motor/entrada jack
Fig. 5: Cable de motor/entrada jack
Multilift I/II
Estructura y funcionamiento
Descripción funcional
