RK Rose+Krieger Multilift I - Übersicht - Multilift II; Funktionsbeschreibung

1 Motorkabel
2 Buchseneingang
Bei der Mono-Ausführung ( Ä Seite 26) führt ein Motorkabel
(Abb. 5/1) oben aus dem Motorgehäuse heraus.
Bei der Synchro-Ausführung (
Ä Seite 26) ist seitlich am Motorge-
häuse ein Buchseneingang (Abb. 5/2) zum Anschluss eines Motor-
kabels vorhanden.
3.1.2 Übersicht - Multilift II

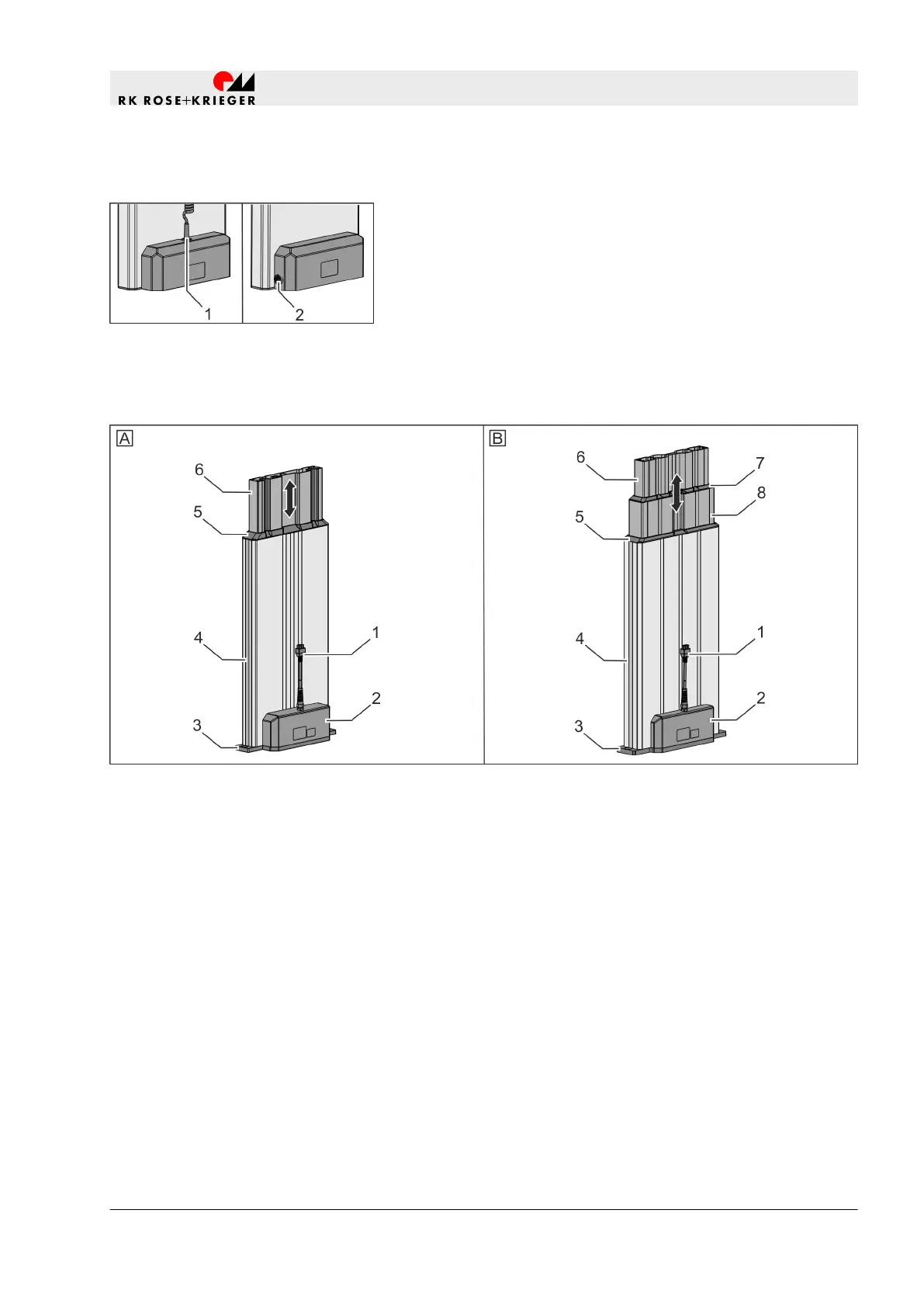

Abb. 6: Übersicht Multilift II
A Multilift II Standard/ESD/impact/clean
B Multilift II telescope/telescope ESD
1 Motorkabel
2 Motorgehäuse
3 Grundplatte
4 Außenprofil
5 Abdeckkappe Außenprofil
6 Innenprofil
7 Abdeckkappe Mittelprofil
8 Mittelprofil
3.2 Funktionsbeschreibung
Die Hubsäulen Multilift I und II dienen zur Höhenverstellung von
Anschlusskonstruktionen (z. B. Tischgestelle) oder anderen Ver-
stellaufgaben ähnlicher Art.
Die Hubsäulen werden über externe Steuerungen angetrieben. Ein
Handschalter zum Verfahren der Hubsäule wird an die externe
Steuerung angeschlossen.
Motorkabel/Buchseneingang
Abb. 5: Motorkabel/Buchseneingang
Multilift I/II
Aufbau und Funktion
Funktionsbeschreibung
