5.4 Montaggio della colonna telescopica nelle interfacce
5.4.1 Montaggio del profilato interno - Multilift I/II
RK Rose+Krieger GmbH raccomanda il fissaggio della
colonna telescopica alla superficie di appoggio/
supporto lato motore.
Personal:
n
Personale addetto al montaggio
Schutzausrüstung:
n
Indumenti da lavoro protettivi
n
Guanti protettivi
n
Calzature di sicurezza
Presupposto:
n La superficie di avvitamento della struttura di collegamento è
predisposta per il fissaggio della colonna telescopica.
1. Sistemare e posizionare il profilato interno della colonna tele-
scopica sulla superficie di avvitamento della struttura di colle-
gamento.
La superficie di avvitamento della struttura di col-
legamento deve appoggiare in piano sulla
colonna telescopica.
2. Inserire 4 viti nei fori (Fig. 28/1) della struttura di collega-
mento e della colonna telescopica.
La superficie di appoggio della colonna telesco-
pica deve appoggiare completamente su una
lastra di metallo spessa almeno 5 mm.
Posizionamento della colonna tele-
scopica
Fissaggio della colonna telesco-
pica

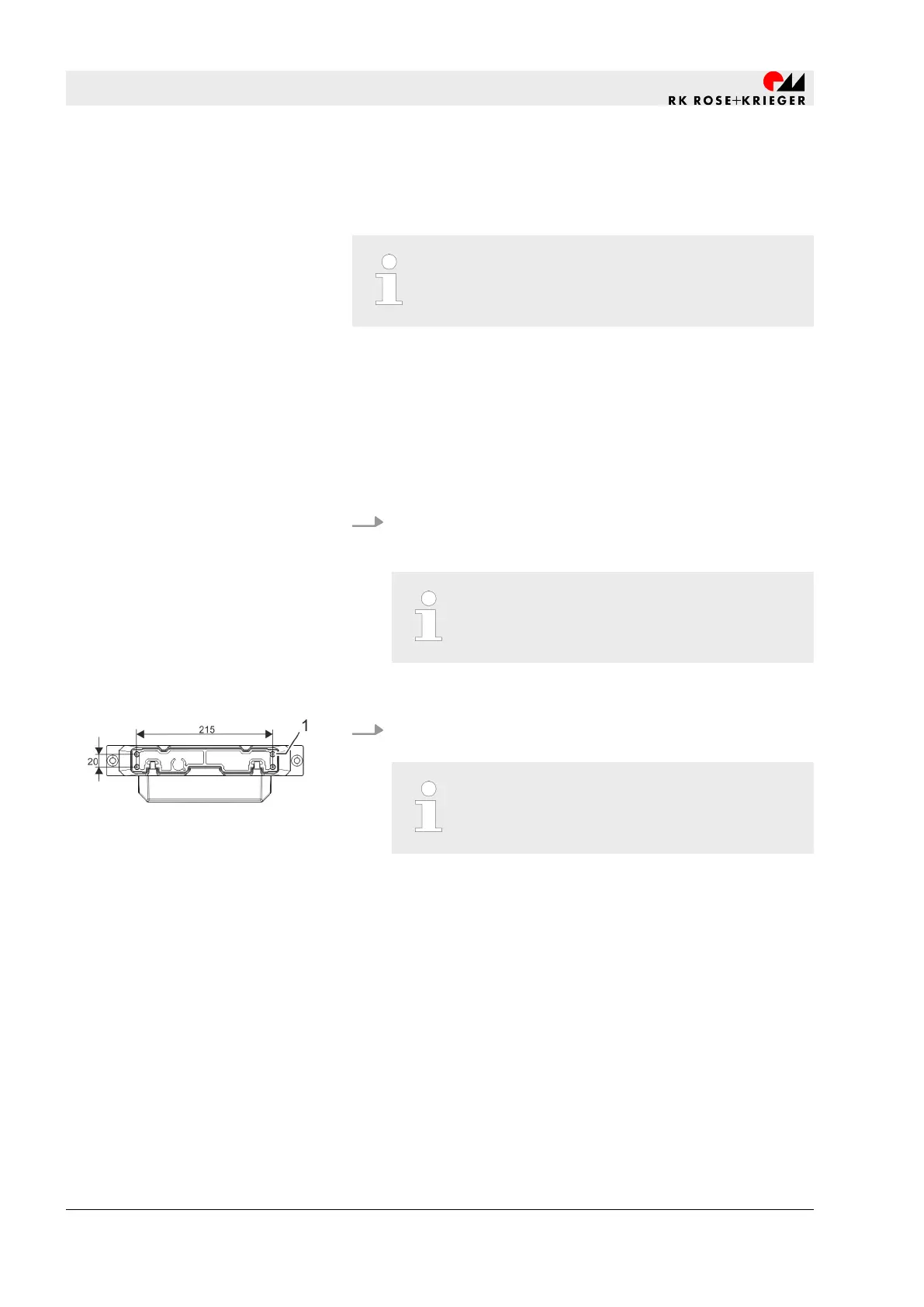

Fig. 28: Punti di collegamento
-
Multi-
lift I/II
Montaggio
