Corriente

Carga [N] I [A] U [V CC]

0 1 24

1000 3 24

3000 4,5 24

3.5.3 Conexión eléctrica - Multilift II

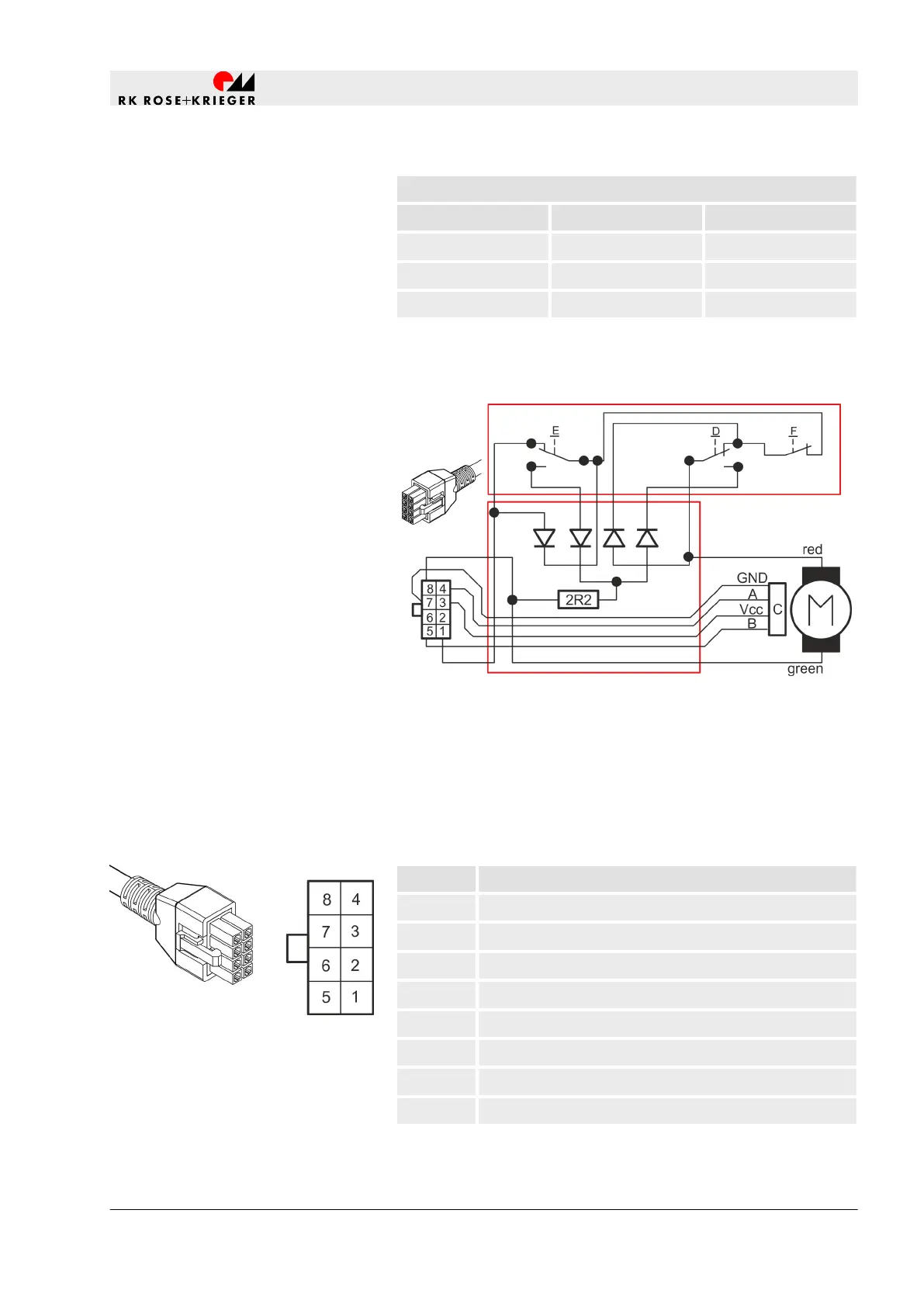

Fig. 19: Esquema eléctrico Multilift II

A/B Sensor Hall Output

C Sensor Hall interno en el motor

D Interruptor fin de carrera superior

E Interruptor fin de carrera inferior

F Interruptor fin de carrera de seguridad

Pin Función

1 Motor +

2 No aplicable

3 +5 V

4 A

5 B

6 No aplicable

7 Conexión a tierra

8 Motor -

Sensor Hall y circuitos de conexión

Disposición de conectores

Fig. 20: Disposición de conectores

Estructura y funcionamiento

Conexión eléctrica a un control del operador > Conexión eléctrica - Multilift II
