3 Aufbau und Funktion
3.1 Übersicht
3.1.1 Übersicht - Multilift I

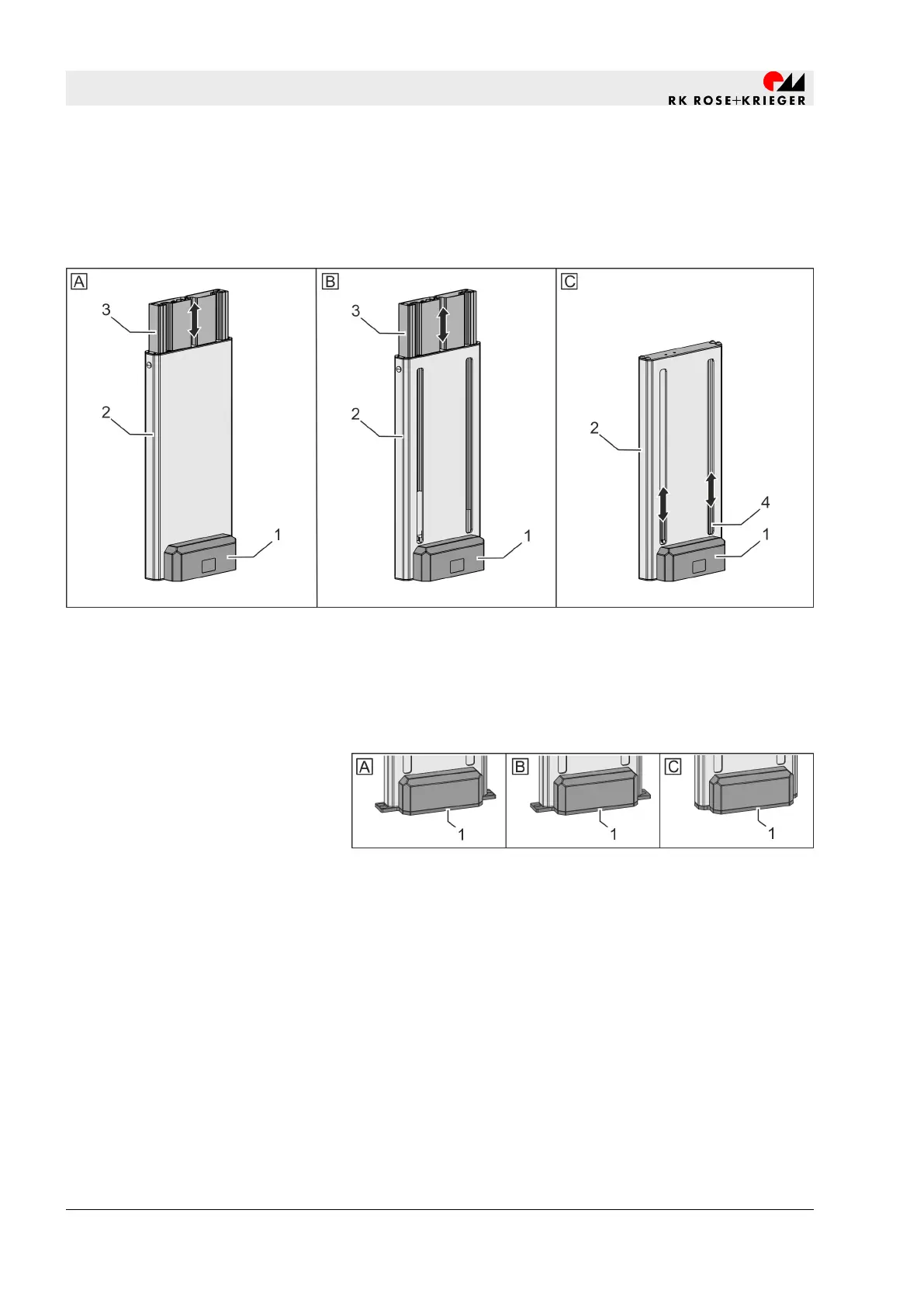

Abb. 3: Übersicht Multilift I
A Multilift I ohne Ausfräsung (Mono/Synchro)
B Multilift I mit Ausfräsung (Mono/Synchro)
C Multilift I mit innenliegendem Schlitten (Mono/
Synchro)
1 Motorgehäuse
2 Außenprofil
3 Innenprofil
4 Innenliegender Schlitten
Abb. 4: Grundplatte
A Grundplatte mit Befestigungslaschen (I)
B Grundplatte mit Befestigungslaschen (K)
C Grundplatte bündig (M)
Für zugbelastete Anwendungen und Anwendungen im Synchron-
verbund muss zusätzlich eine von der RK Rose+Krieger GmbH
montierte Grundplatte (Abb. 4) am Multilift verwendet werden.
Grundplatte
