5.4 Hubsäule an den Schnittstellen montieren
5.4.1 Innenprofil montieren - Multilift I/II
Die RK Rose+Krieger GmbH empfiehlt die Befestigung
der Hubsäule an der motorseitigen Stand-/Auflage-
fläche.
Personal:
n
Montagepersonal
Schutzausrüstung:
n
Arbeitsschutzkleidung
n
Schutzhandschuhe
n
Sicherheitsschuhe
Voraussetzung:
n Die Anschraubfläche der Anschlusskonstruktion ist für die
Befestigung der Hubsäule vorbereitet.
1. Innenprofil der Hubsäule auf Anschraubfläche der Anschluss-
konstruktion setzen und positionieren.
Die Anschraubfläche der Anschlusskonstruktion
muss plan auf der Hubsäule aufliegen.
2. 4 Schrauben in die Bohrlöcher (Abb. 28/1) von Anschluss-
konstruktion und Hubsäule einsetzen.
Die Standfläche der Hubsäule muss vollständig
auf einer mindestens 5 mm dicken Metallplatte
aufliegen.
3. Schrauben diagonal im Wechsel festziehen.
Schraubengröße Festigkeit Anziehdrehmoment [Nm]
M8 8.8 15
Die Mindesteinschraubtiefe beträgt bei Erstmon-
tage 20 mm, bei wiederholter Montage 40 mm.
Bei den Anschlusskonstruktionen sowie optio-
nalen Baugruppen grundsätzlich sämtliche
Anbindungsspunkte des Multilifts verwenden.
ð
Die Hubsäule Multilift II ist an die Anschlusskonstruktion
montiert.
Hubsäule positionieren
Hubsäule befestigen

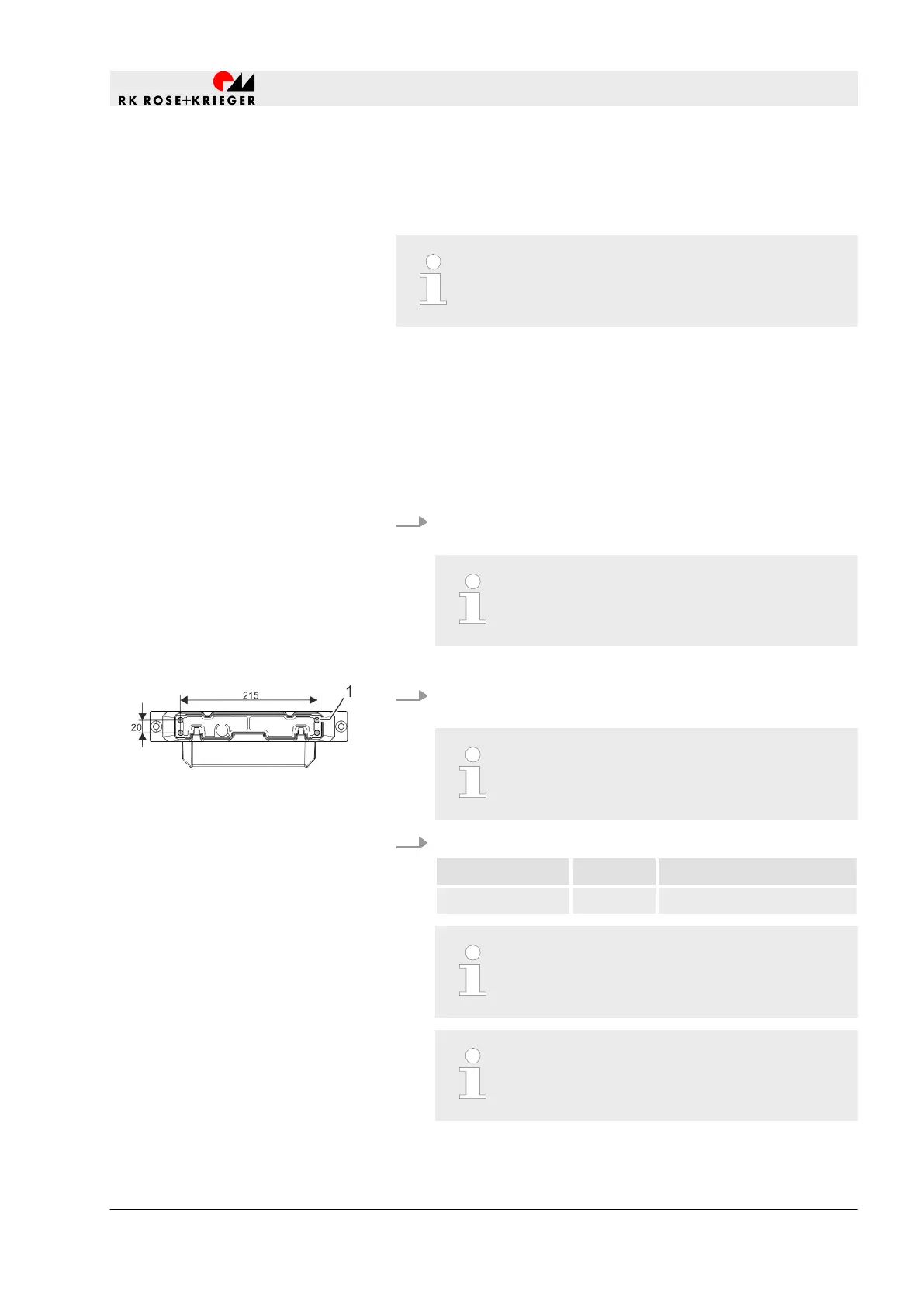

Abb. 28: Anbindungspunkte - Multilift
I/II
