Multilift II
Standard/ESD/clean
Multilift II
impact
Multilift II
telescope/telescope ESD
Segnale di posi-
zione
(impulsi per mm di
corsa)
13 6,5 6,5 13 6,5
Numero canali
sensore Hall
2
Condizioni di fun-
zionamento
n Temperature (in ambienti asciutti): +5 °C – +40 °C
n Umidità relativa: 30% – 75% (assenza di condensazione)
n Pressione: 700 hPa – 1060 hPa (fino a 3000 m di altezza)
8.3 Diagrammi
8.3.1 Diagrammi carichi - Multilift I

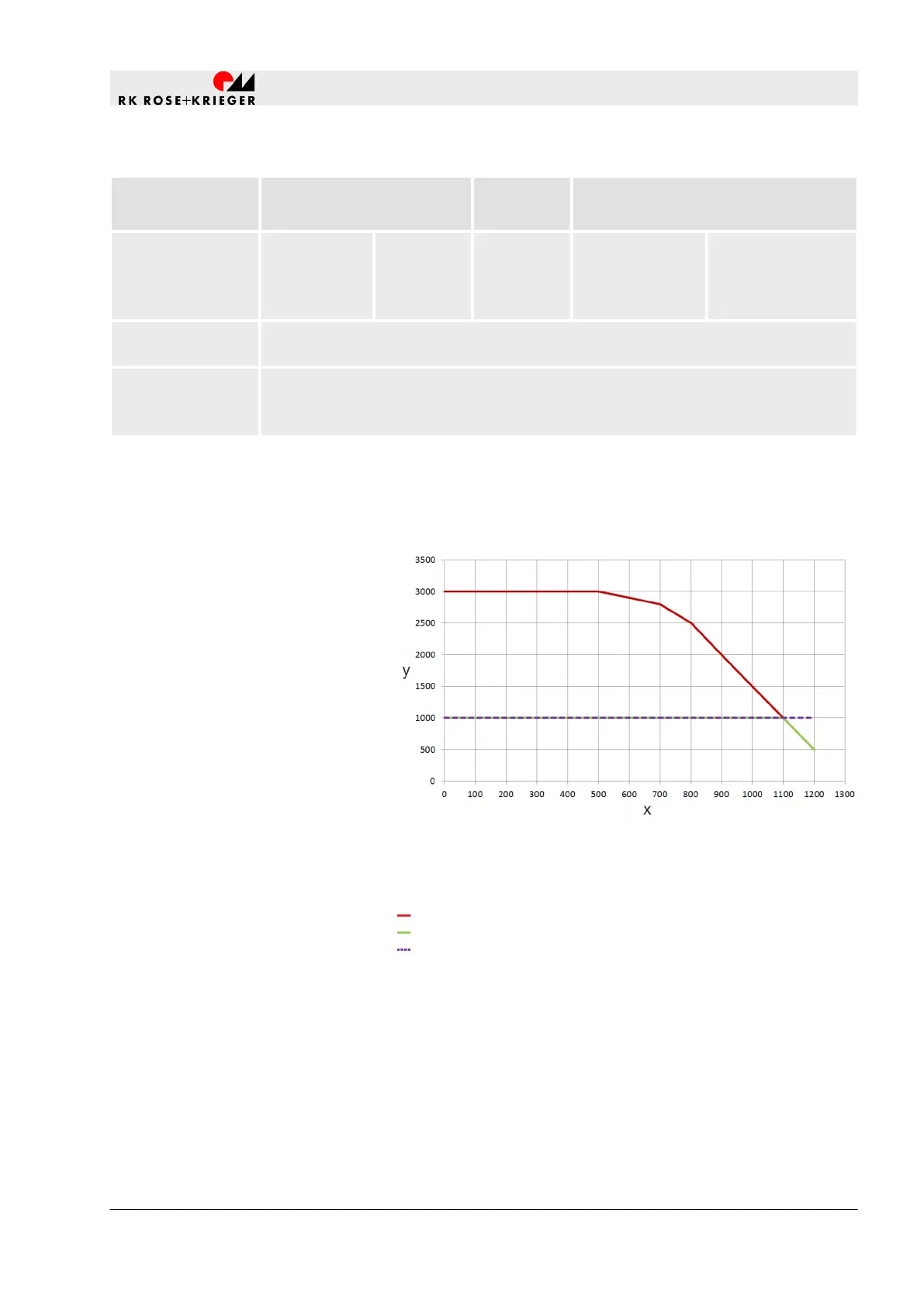

Fig. 31: Forza di pressione/trazione massima in funzione della
corsa
x Corsa [mm]
y F [N]
8 mm/s (forza di pressione)
16 mm/s (forza di pressione)
8/16 mm (forza di trazione)
Forza di pressione/trazione max. in
funzione della corsa
Dati tecnici
Diagrammi > Diagrammi carichi - Multilift I
20.02.2019 Colonna telescopica Multilift I/Multilift II 309
