5.4.3 Außenprofil montieren - Multilift II
Die RK Rose+Krieger GmbH empfiehlt die Befestigung
der Hubsäule an der motorseitigen Stand-/Auflage-
fläche.
Personal:
n
Montagepersonal
Schutzausrüstung:
n
Arbeitsschutzkleidung
n
Schutzhandschuhe
n
Sicherheitsschuhe
Voraussetzung:
n Der Untergrund (z. B. Anschraubfläche Metallplatte oder Fuß)
ist für die Befestigung der Hubsäule vorbereitet.
1. Außenprofil der Hubsäule auf den Untergrund aufsetzen und
positionieren.
Die Standfläche der Hubsäule muss vollständig
auf einer mindestens 5 mm dicken Metallplatte
aufliegen.

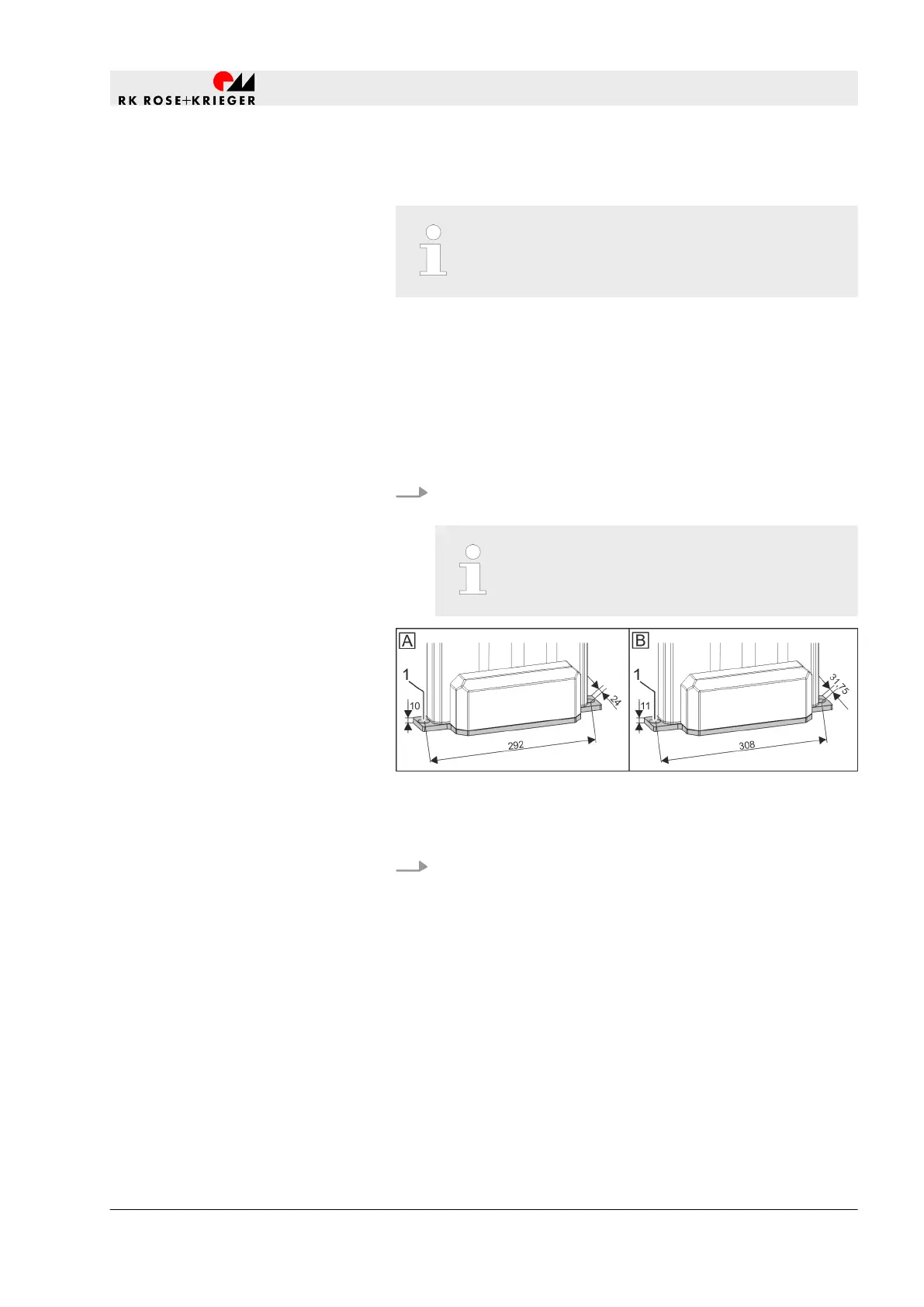

Abb. 30: Anbindungspunkte
A Multilift II Standard/ESD/impact/clean
B Multilift II telescope/telescope ESD
2. 2 Schrauben in die Bohrlöcher (Abb. 30/1) von Grundplatte
der Hubsäule und Untergrund einsetzen.
Hubsäule positionieren
Hubsäule befestigen
Montage
Hubsäule an den Schnittstellen montieren > Außenprofil montieren - Multilift II
20.02.2019 Hubsäule Multilift I/Multilift II 45
