5.4 Montaje de la columna elevadora en las interfaces
5.4.1 Montaje del perfil interior - Multilift I/II
RK Rose+Krieger GmbH recomienda fijar la columna
elevadora a la superficie de apoyo/soporte del lado del
motor.
Personal:
n
Personal de montaje
Schutzausrüstung:
n
Ropa de trabajo de protección
n
Guantes de protección
n
Calzado de seguridad
Requisito previo:
n La superficie de atornillado de la estructura anexa está prepa-
rada para la fijación de la columna elevadora.
1. Coloque y posicione el perfil interior de la columna elevadora
sobre la superficie de atornillado de la estructura anexa.
La superficie de atornillado de la estructura
anexa debe descansar completamente plana
sobre la columna elevadora.
2. Introduzca 4 tornillos en los taladros (Fig. 28/1) de la estruc-
tura anexa y la columna elevadora.
La superficie de apoyo de la columna elevadora
debe descansar al completo sobre una placa
metálica de un espesor mínimo de 5 mm.
Posicionamiento de la columna ele-
vadora
Fijación de la columna elevadora

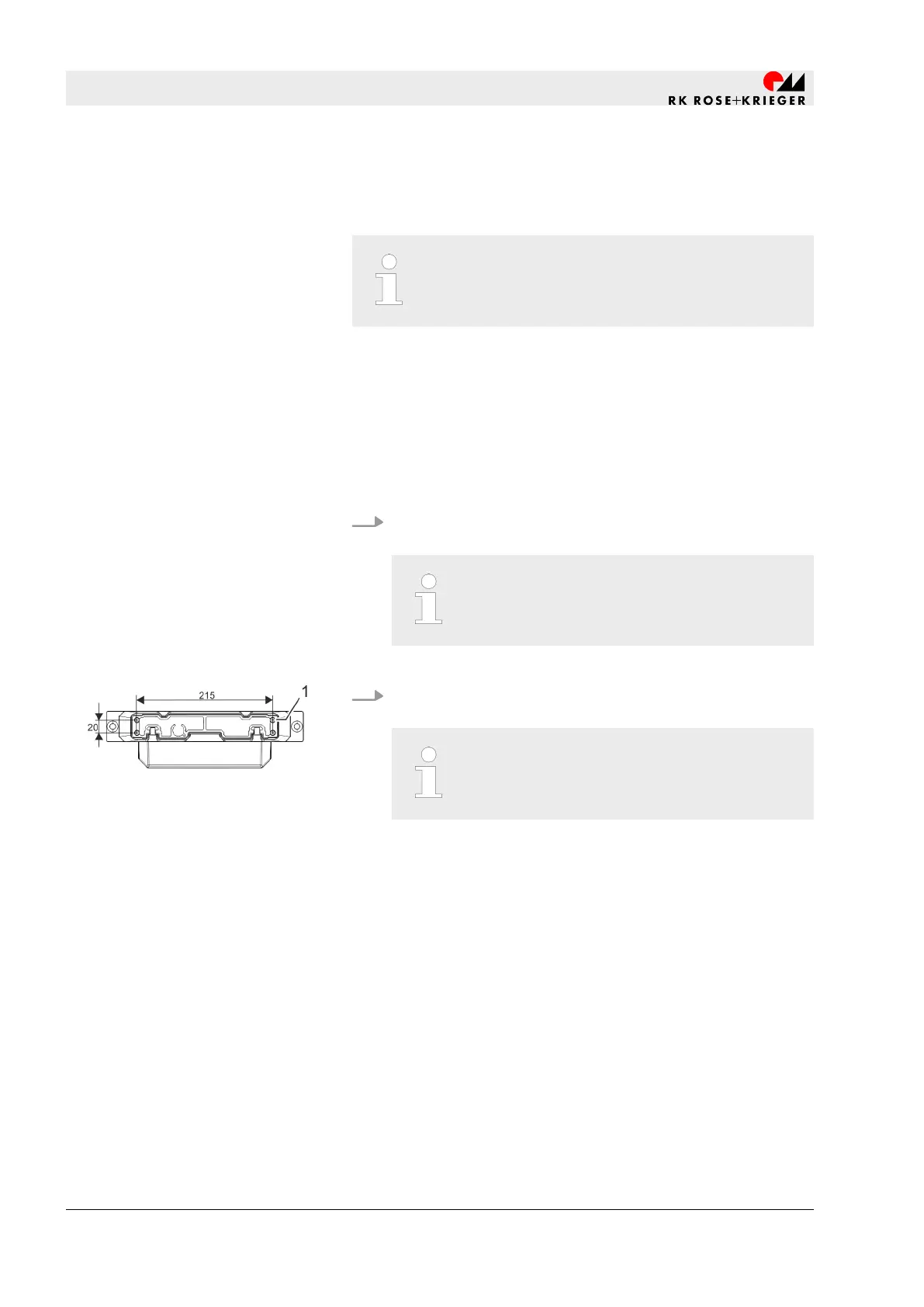

Fig. 28: Puntos de conexión
-
Multi-
lift I/II
Montaje
Montaje de la columna elevadora en las interfaces > Montaje del perfil interior - Multilift I/II
