8.3 Diagramme
8.3.1 Belastungsdiagramme - Multilift I

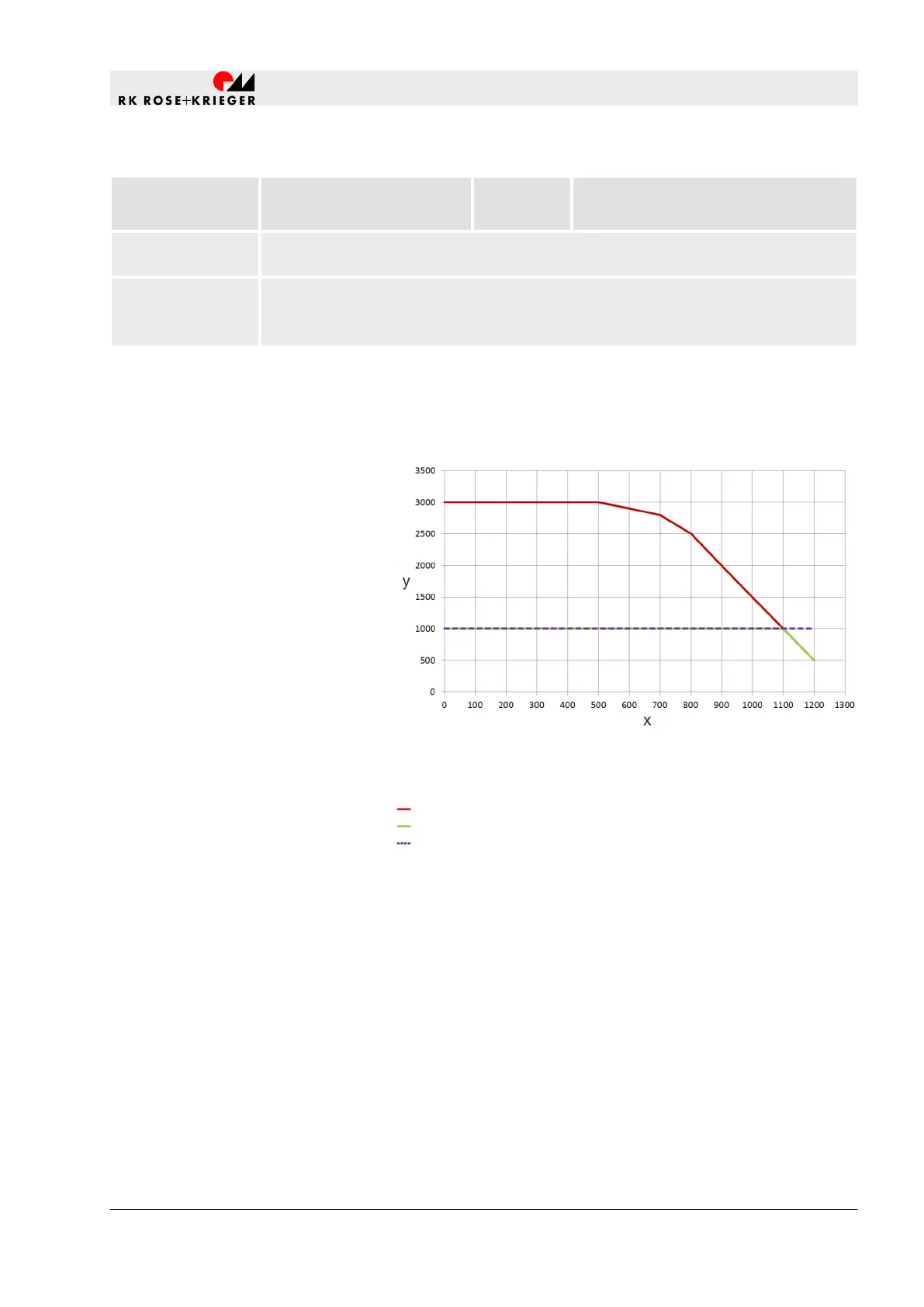

Abb. 31: Maximale Druck-/Zugkraft in Abhängigkeit der Hublänge
x Hub [mm]
y F [N]
8 mm/s (Druckkraft)
16 mm/s (Druckkraft)
8/16 mm (Zugkraft)
Max. Druck-/Zugkraft in Abhängig-
keit der Hublänge
Technische Daten
Diagramme > Belastungsdiagramme - Multilift I
