3.3 Optionale Baugruppen
3.3.1 Montageplatte oben

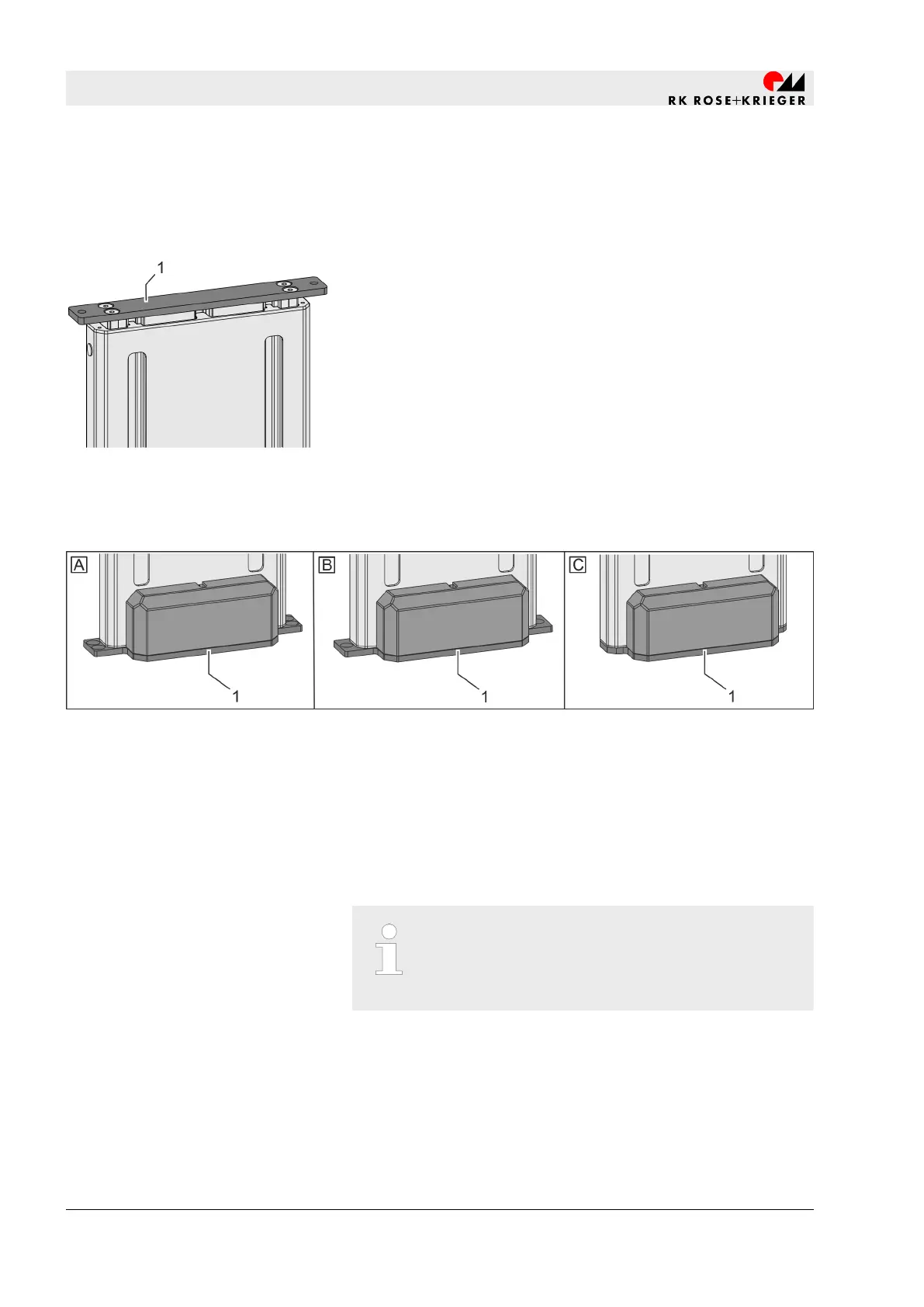

Die Montageplatte oben (Abb. 7/1) dient als Montagehilfe zur
Befestigung der Hubsäulen Multilift I und II in die betreiberseitige
Konstruktion (z. B. Montage an ein Tischgestell).
Die Montageplatten oben liegen in folgenden Ausführungen vor:
n Standard
n ESD
3.3.2 Montageplatte unten
Abb. 8: Montageplatte unten
A Montageplatte mit Befestigungslasche (4 Senk-
bohrungen)
B Montageplatte mit Befestigungslasche (2 Senk-
bohrungen)
C Montageplatte bündig
Die Montageplatte unten (Abb. 8/1) dient als Montagehilfe zur
Befestigung der Hubsäulen Multilift I in die betreiberseitige Kon-
struktion.
Für zugbelastete Anwendungen und Anwendungen im
Synchronverbund muss eine von RK Rose+Krieger
GmbH montierte Grundplatte (Abb. 4, Ä Seite 24) an
der Hubsäule Multilift I verwendet werden.
Multilift I/II
Abb. 7: Montageplatte oben (Beispiel)
Multilift I
Aufbau und Funktion
Optionale Baugruppen > Montageplatte unten
