3.5.3 Collegamento elettrico - Multilift II

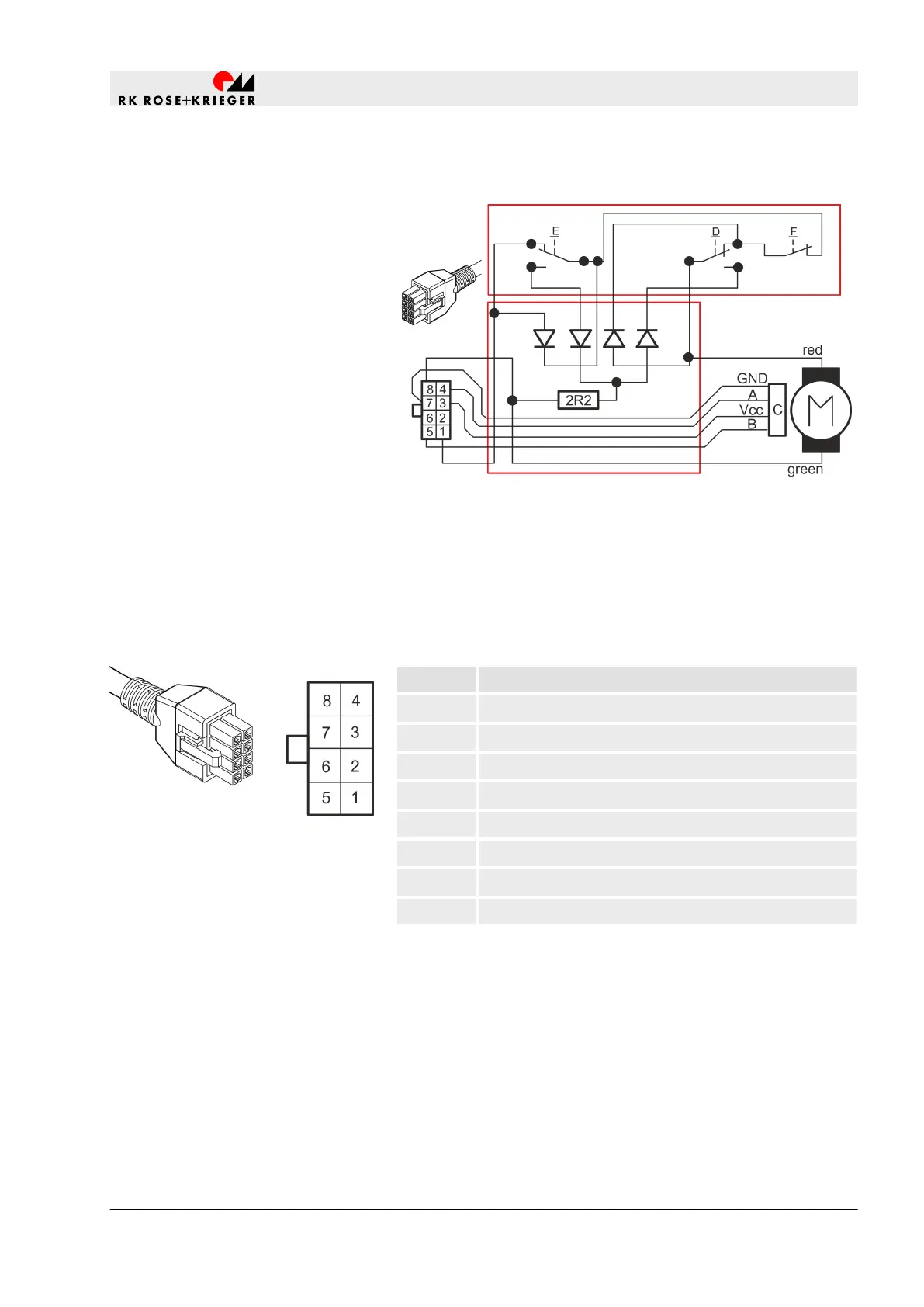

Fig. 19: Schema elettrico Multilift II
A/B Uscita sensore Hall
C Sensore Hall interno nel motore
D Micro di fine corsa superiore
E Micro di fine corsa inferiore
F Micro di sicurezza
Pin Funzione
1 Motore +
2 Non applicabile
3 +5 V
4 A
5 B
6 Non applicabile
7 Messa a terra
8 Motore -
Sensore Hall e cablaggio
Disposizione degli attacchi
Fig. 20: Disposizione degli attacchi
Struttura e funzionamento
Collegamento elettrico a un comando lato gestore > Collegamento elettrico - Multilift II
