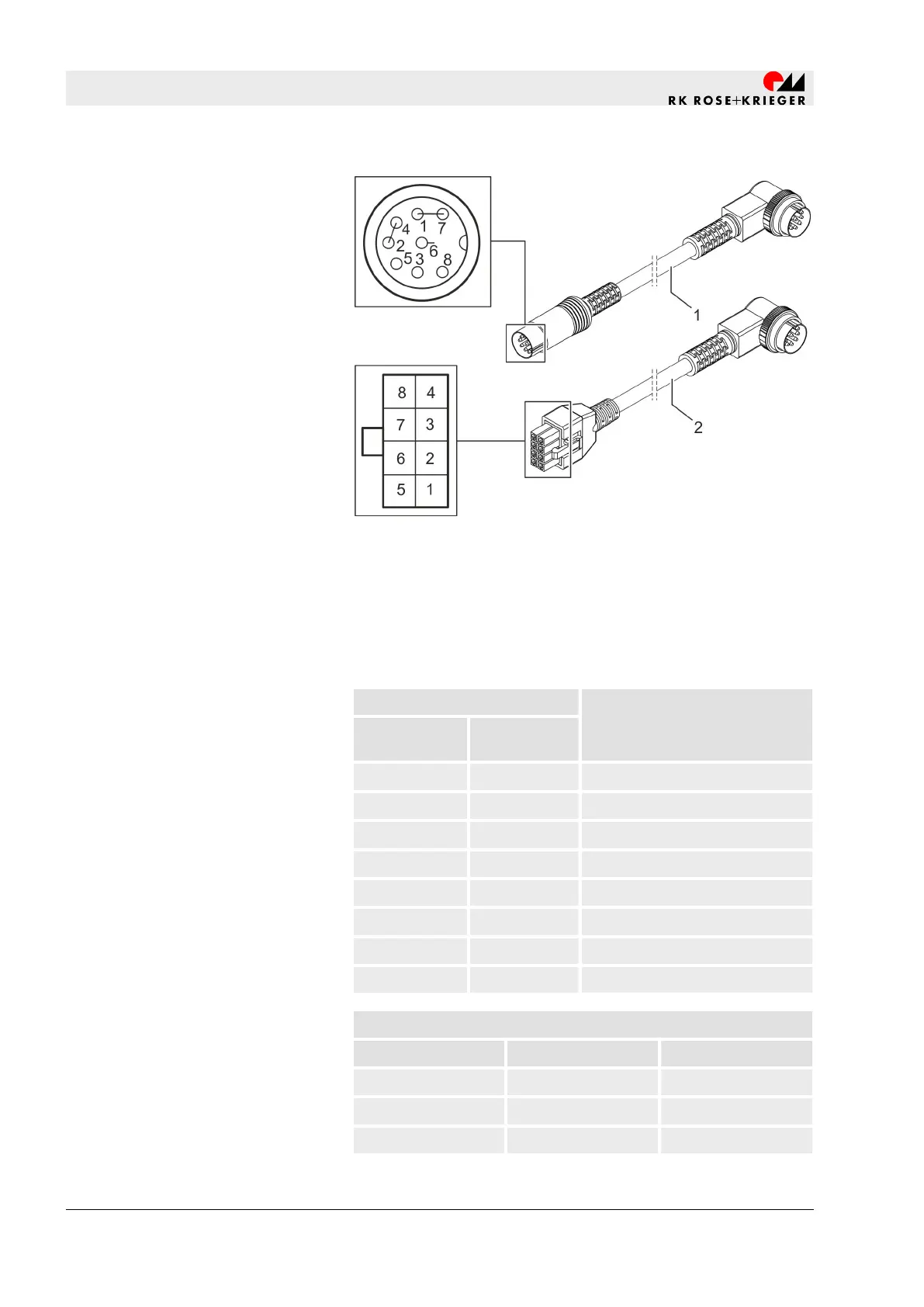

Fig. 18: Disposizione degli attacchi
1 Cavo adattatore con connettore DIN a 8 poli
2 Cavo adattatore con connettore Mini-Fit Jr.
L'ingresso presa sull'alloggiamento del motore della colonna tele-
scopica Multilift I può essere collegato al comando lato gestore con
due diversi cavi adattatori (Fig. 18/1 + 2).
Pin
Funzione
Connet-
tore DIN
Mini-Fit Jr.
1 + 7 1 Motore +
-
2 Non applicabile
3 3 +5 V per il sensore Hall
6 4 Micro di fine corsa (interno)
8 5 Uscita impulso sensore Hall
-
6 Non applicabile
5 7 Messa a terra per sensore Hall
2 + 4 8 Motore -
Corrente
Carico [N] I [A] U [V CC]
0 1 24
1000 3 24
3000 4.5 24
Disposizione degli attacchi
Struttura e funzionamento
Collegamento elettrico a un comando lato gestore > Collegamento elettrico - Multilift I (Synchro)
20.02.2019Colonna telescopica Multilift I/Multilift II288
