RK Rose+Krieger Multilift I - Fußausführungen; Steuerung

Der Vertikalausgleich um die X-/Y-Achsen durch die Ausgleichs-
platte RK SyncFlex V (Abb. 10/B) ermöglicht ein paralleles Aus-
richten der Hubsäulen.
3.3.5 Fußausführungen

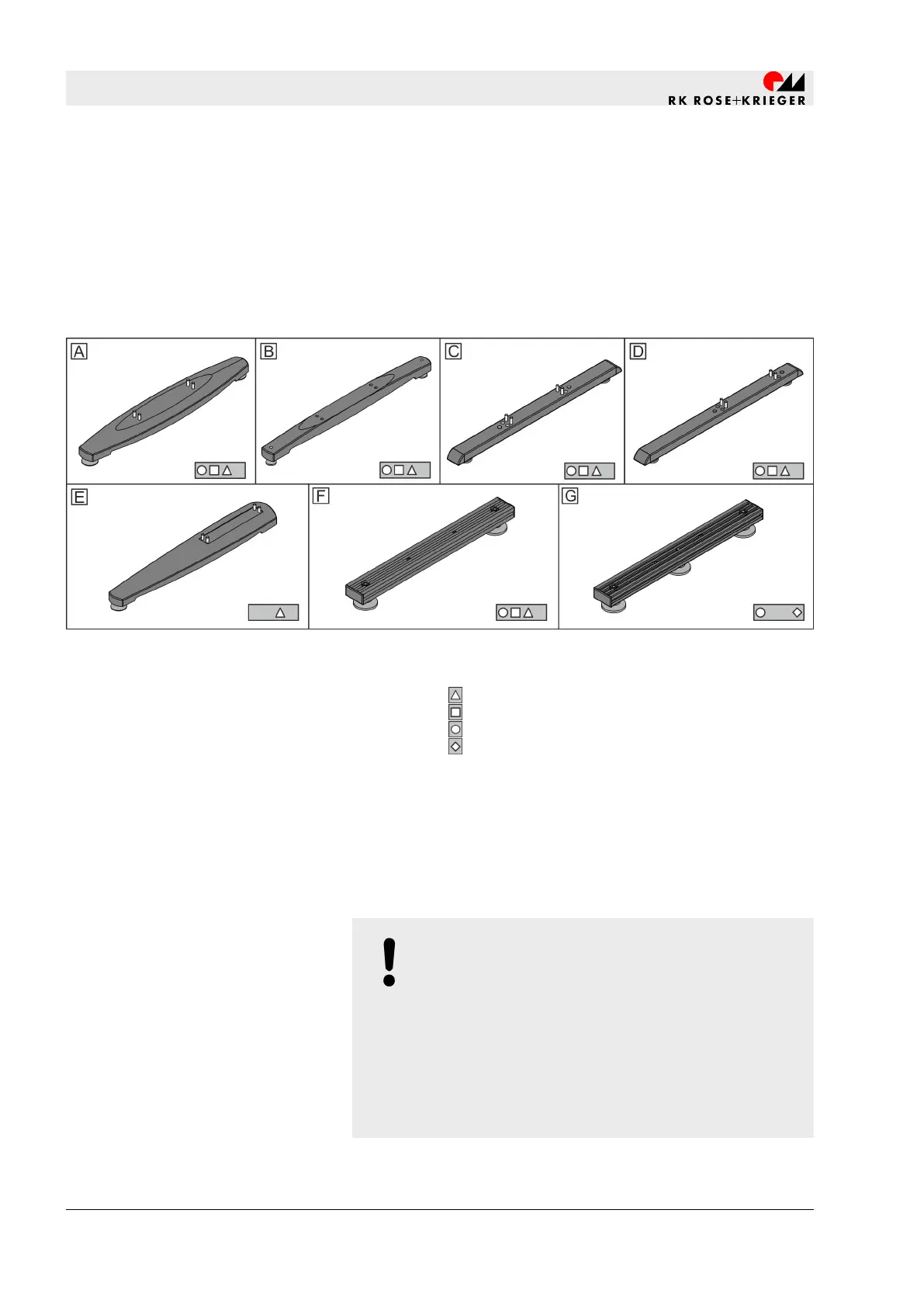

Abb. 11: Fußausführungen
A Fußausführung - Typ 1
B Fußausführung - Typ 2
C Fußausführung - Typ 3
D Fußausführung - Typ 4
E Fußausführung - Typ 5
F Fußausführung - Typ 6/7
G Fußausführung - Typ 8
Gültig für Multilift I
Gültig für Multilift II telescope/telescope ESD
Gültig für Multilift II Standard/ESD/clean
Gültig für Multilift II Impact
Die Füße (Abb. 11) dienen zur Stabilisierung der Hubsäulen. Über
Tellerfüße an den Füßen können die Hubsäulen zusätzlich ausge-
richtet werden.
3.3.6 Steuerung
HINWEIS!
Sachschäden durch Verwendung einer nicht kom-
patiblen Steuerung!
– Ausschließlich die in der Tabelle aufgeführten
Steuerungen von der RK Rose+Krieger GmbH ver-
wenden.
– Bei Verwendung von betreiberseitigen Steue-
rungen das Ä Kapitel 3.5 „Elektrischer Anschluss
an eine betreiberseitige Steuerung“ auf Seite 33
beachten.
Multilift I/II
Nicht kompatible Steuerungen
Aufbau und Funktion
Optionale Baugruppen > Steuerung
