2. Introduzca 4 tornillos en los taladros (Fig. 29/1) de la base y
la columna elevadora.
3. Apriete los tornillos en cruz por etapas.
Tamaño del tor-
nillo
Resis-
tencia
Par de apriete [Nm]
M8 8.8 15
La profundidad mínima de atornillado es de
20 mm si se trata de un primer montaje, y de
40 mm en caso de repetirse el montaje.
Como norma general, utilice siempre todos los
puntos de conexión de la Multilift, tanto en las
estructuras anexas como en los grupos cons-
tructivos opcionales.
ð
La columna elevadora Multilift I está montada en la base.
5.4.3 Montaje del perfil exterior - Multilift II
RK Rose+Krieger GmbH recomienda fijar la columna
elevadora a la superficie de apoyo/soporte del lado del
motor.
Personal:
n
Personal de montaje
Schutzausrüstung:
n
Ropa de trabajo de protección
n
Guantes de protección
n
Calzado de seguridad
Requisito previo:
n La base (p. ej., superficie de atornillado de placa metálica o
pie) está preparada para la fijación de la columna elevadora.
1. Coloque y posicione sobre la base el perfil exterior de la
columna elevadora.
La superficie de apoyo de la columna elevadora
debe descansar al completo sobre una placa
metálica de un espesor mínimo de 5 mm.
Fijación de la columna elevadora

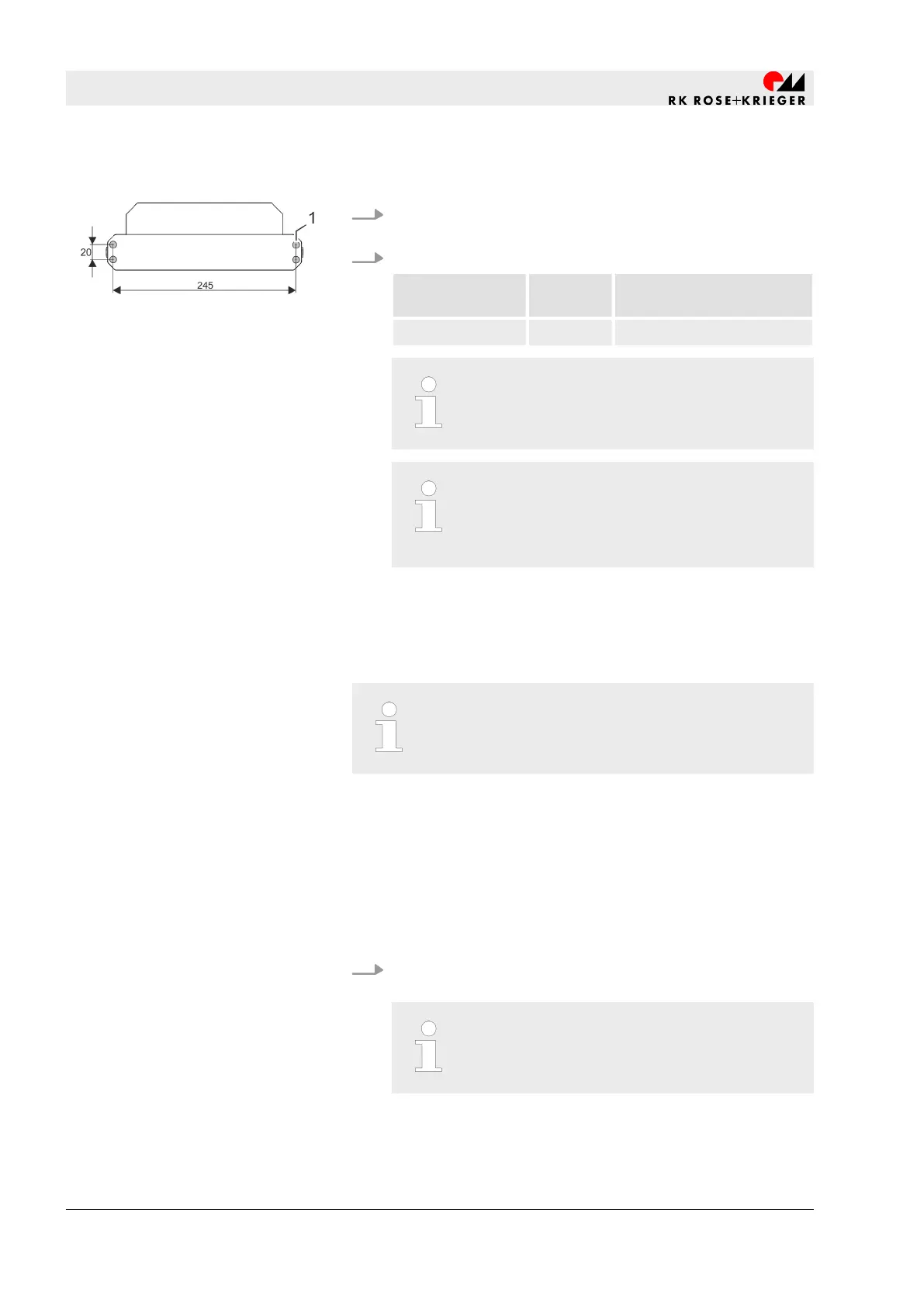

Fig. 29: Puntos de conexión
-
Multi-
lift I
Posicionamiento de la columna ele-
vadora
Montaje
Montaje de la columna elevadora en las interfaces > Montaje del perfil exterior - Multilift II
20.02.2019Columna elevadora Multilift I/Multilift II170
