3.5.1 Collegamento elettrico - Multilift I (Mono)

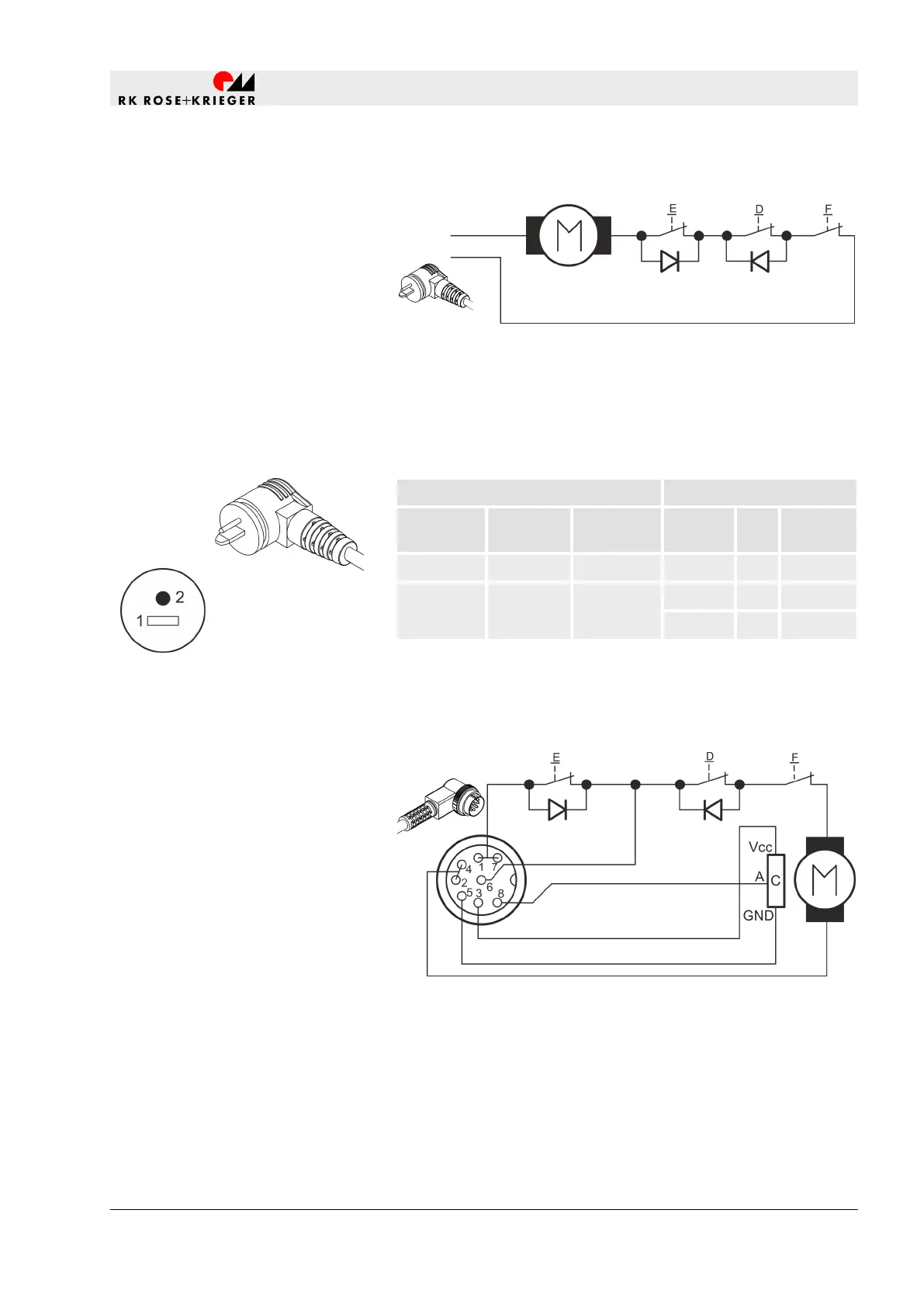

Fig. 15: Schema elettrico Multilift I Mono
D Micro di fine corsa superiore
E Micro di fine corsa inferiore
F Micro di sicurezza
Senso di rotazione Corrente
Polarità + Polarità - Senso Carico [
N]
I [A] U [V CC]
Pin 1 Pin 2 Ingresso 0 1 24
Pin 2 Pin 1 Uscita 1000 3 24
3000* 4.5 24
* La capacità di carico vale solo per la versione con F
max
= 3000 N
3.5.2 Collegamento elettrico - Multilift I (Synchro)
Fig. 17: Schema elettrico Multilift I Synchro
A Uscita sensore Hall
C Sensore Hall
D Micro di fine corsa superiore
E Micro di fine corsa inferiore
F Micro di sicurezza
Cablaggio
Disposizione degli attacchi
Fig. 16: Disposizione degli attacchi
Multilift I Mono
Sensore Hall e cablaggio
Struttura e funzionamento
Collegamento elettrico a un comando lato gestore > Collegamento elettrico - Multilift I (Synchro)
20.02.2019 Colonna telescopica Multilift I/Multilift II 287
