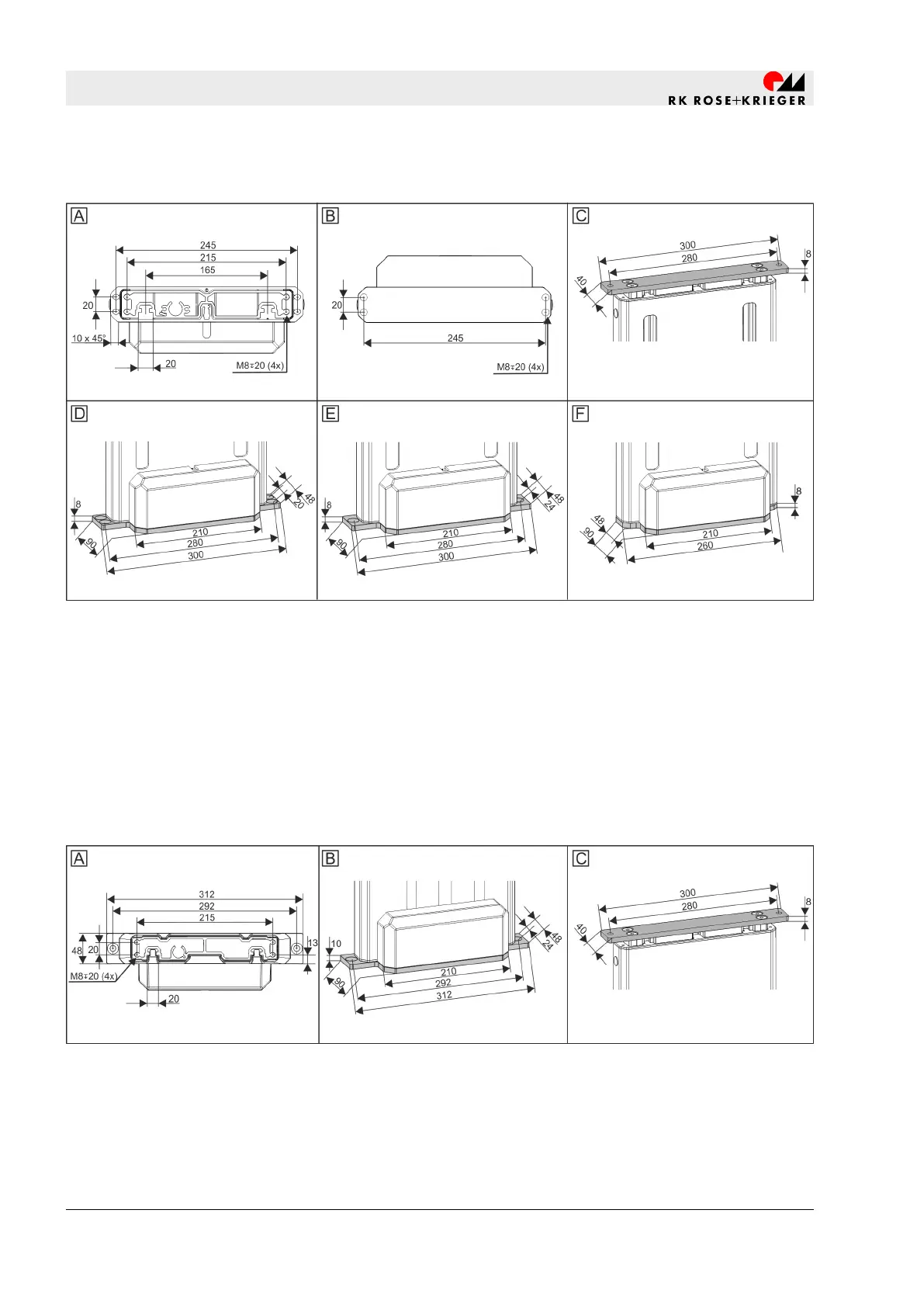

Abb. 12: Übersicht Schnittstellen/Anbindungspunkte
-
Multilift I
A Draufsicht
B Untersicht
C Ansicht mit Montageplatte oben
D Ansicht mit Grundplatte (I)
E Ansicht mit Grundplatte (K)
F Ansicht mit Grundplatte (M)
Weitere Informationen:
n Innenprofil montieren
Ä
Seite 43
n Außenprofil montieren
Ä
Seite 44
Abb. 13: Übersicht Schnittstellen/Anbindungspunkte
-
Multilift II Standard/ESD/impact/clean
A Draufsicht
B Ansicht mit Grundplatte
C Ansicht mit Montageplatte oben
Multilift I
Multilift II Standard/ESD/impact/
clean
Aufbau und Funktion
Schnittstellen/Anbindungspunkte
20.02.2019Hubsäule Multilift I/Multilift II32
