11 / 291 - DE -

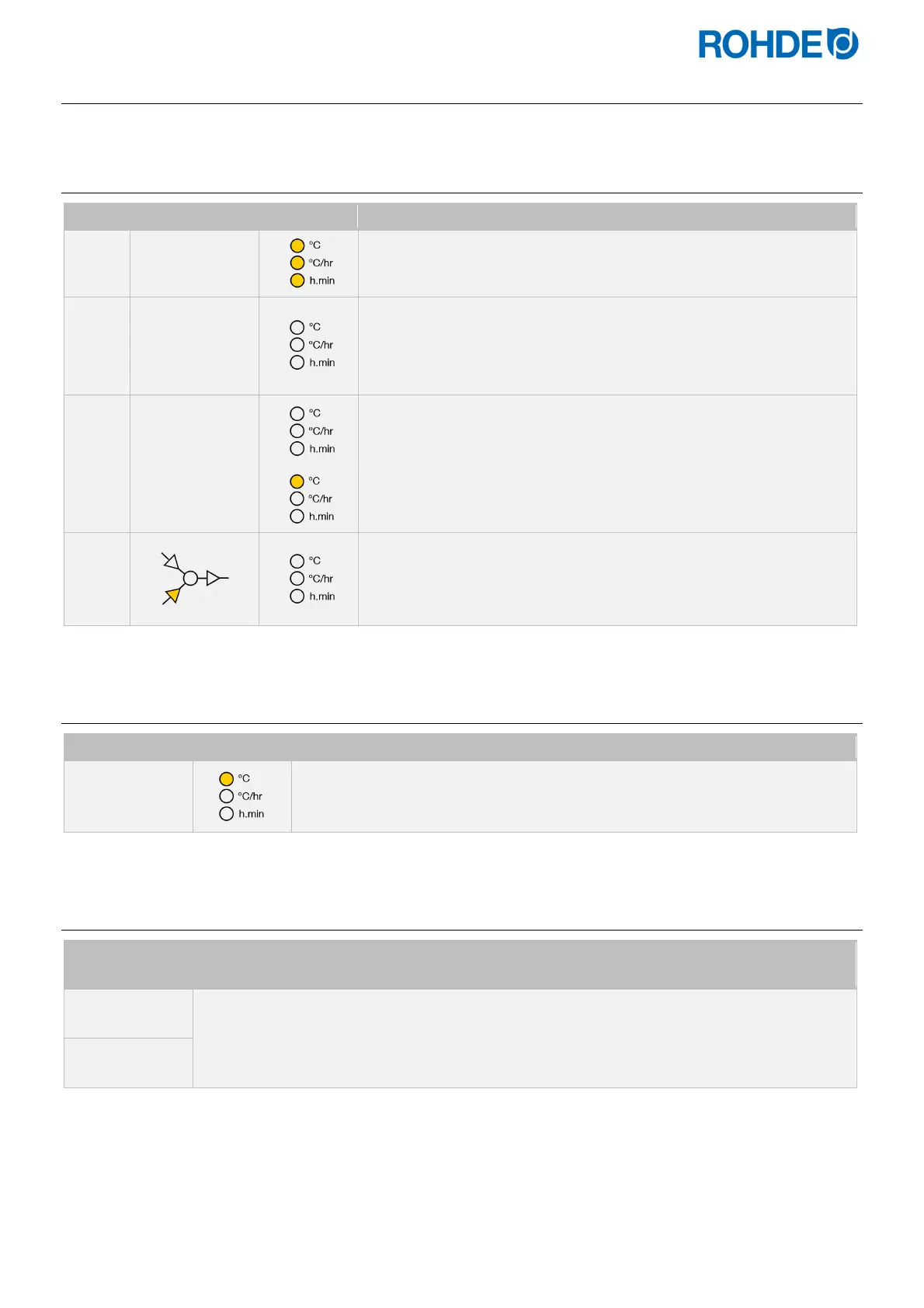

6.3. Displayanzeigen nach dem Einschalten
6.3.1.
Displayanzeigen nach dem Einschalten
Schritt
Displayanzeige
Bildsymbol
Beschreibung
1
8.8.8.8.
Nach dem Einschalten führt der Regler einen Display-Test durch.
Alle Kontrollanzeigen und Bildsymbole leuchten auf.
Ein kurzer Signalton ertönt.
2
F 6.0 3
Der Regler zeigt die Versionsnummer der integrierten Software an.
Bei der Kontaktaufnahme zur technischen Kundenbetreuung werden
benötigt:
die Versionsnummer
die Seriennummer des Geräts
3
t C.S
Nun wird die Einstellung des Thermoelementtyps angezeigt.
Der hier hinterlegte Typ muss dem des im Ofen verbauten
Thermoelements entsprechen, d.
h. Typ R, S, K oder N.
4
20
Zuletzt wird die Ofentemperatur auf dem Display angezeigt.
Alle anderen beleuchteten Elemente sollten währenddessen nicht
mehr leuchten.
5
Die Regelanlage signalisiert einen laufenden Brand durch
Aufleuchten eines der Elemente des Programmverlaufs auf
dem grafischen Display.
Mit Taste
j
kann der Brennvorgang gestoppt werden.
6.3.2.
Anzeige im Brennbetrieb
Displayanzeige
Bildsymbol
Beschreibung
4 1 1
.
Während des Brandes zeigt der leuchtende (Dezimal-) Punkt rechts neben der
Temperaturanzeige („411“), dass der Ofen aufheizt.
6.3.3.
Anzeige Segment
Displayanzeige
Segment
Beschreibung
° C
Beim Einschalten des Reglers zeigt die Segmentanzeige die möglichen Temperatureinheiten
im Betrieb an (°C/°F).
Die Temperatureinheiten sind als Parameter konfigurierbar (siehe Abschnitt 12.).
° F
