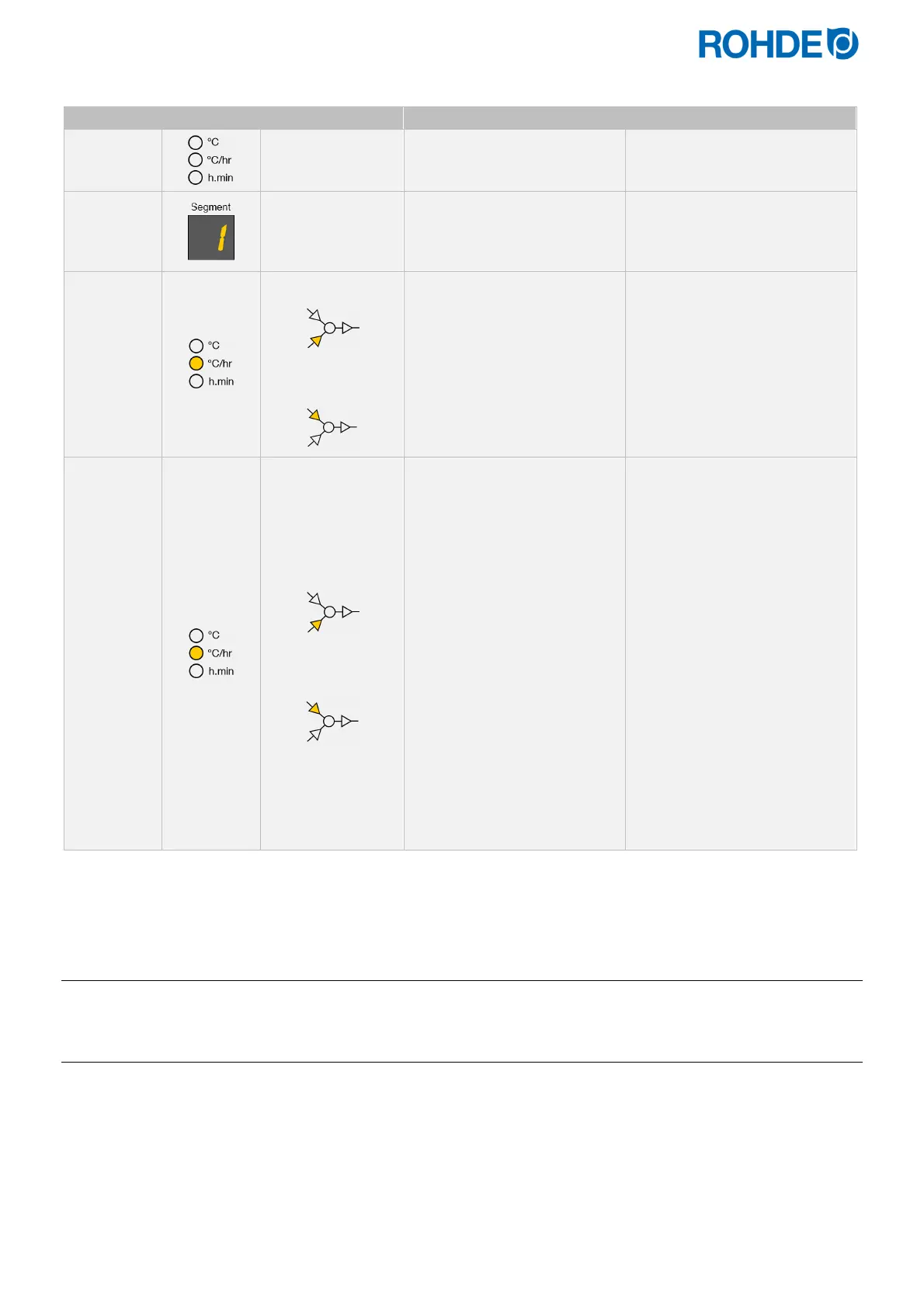

„END“ für eine Aufheizrampe oder Abkühlrampe im Brennprogramm programmieren:
Display Bildsymbol Bedeutung Beschreibung Bemerkung
Pr. 1
Programmnummer
Das Brennprogramm wählen,
welches verändert werden
soll.
siehe Abschnitt 6.4.1.
1
Anzeige im
Segment Display
Das Segment wählen, in dem
die Aufheizrampe oder
Abkühlrampe verändert
werden soll.
siehe Abschnitt 6.4.1.
150
Aufheizrampe
Abkühlrampe
Die Heizrate für die
Aufheizrampe oder
Abkühlrampe wird im
Hauptdisplay angezeigt.
Mögliche Anzeige im
Hauptdisplay:
1 °C/h-999 °C/h
En d
Aufheizrampe
Abkühlrampe
Taste f drücken oder
gedrückt halten, bis „END“ im
Hauptdisplay erscheint.
 „END“ beendet das
Brennprogramm
 Das Brennprogramm endet
mit dem jeweiligen Segment,
in dem „END“ programmiert
wurde.
 Nach dem „END“
programmiert wurde,
können keine
Haltetemperatur/Ziel-
temperatur oder Haltezeit
mehr ausgewählt werden.
 Der Wert „END“ liegt einen
Schritt unter der Heizrate
„0,1 °C/h“.
Hinweis: Wird im letzten
Segment nicht „END“
eingegeben, gibt der Regler bei
Programmstart die
Fehlermeldung „Error P“ aus.
*Tasten d und f bei der Eingabe gedrückt halten, um schnell zwischen den angezeigten Werten zu wechseln.
7. Zusätzlichen Schaltausgang programmieren (nur ST 411)
7.1. Allgemeine Beschreibung (nur ST 411)
Die Regelanlage ST 411 verfügt über einen zusätzlichen Schaltausgang, welcher bei einem Brennprogramm hinzu
programmiert werden kann.
 Die Schaltausgänge am Regler können eine automatische Abluftklappe, automatische Zuluftklappe oder ein
automatisches Kühlsystem mittels Lüfter am Ofen getrennt oder gleichzeitig ansteuern.
 Jeder Schaltausgang kann maximal 250-300 mA bei 230 V schalten.
 Zum Schalten von Lasten muss an diesen Ausgängen unbedingt ein Relais verwendet werden.
