6.4. Vypalovací segmenty
6.4.1. Vysvětlení pojmu vypalovací segment
Každý vypalovací program se skládá z jednotlivých vypalovacích segmentů. Každý vypalovací segment se skládá ze 3
hodnot. Tyto 3 hodnoty každého vypalovacího segmentu jsou:
 nárůst teploty (1.1) nebo pokles teploty (1.2)
 výdržná resp. cílová teplota (2)
 výdržná doba (3)
Při programování vypalovacího programu se proto musí pro každý segment zadat tři hodnoty.
Během programování a v průběhu vypalovacího programu zobrazuje grafický displej rozsvícením ukazatele LED, která
hodnota příslušného vypalovacího segmentu je právě navolena nebo právě probíhá.
Ve kterém segmentu se uživatel během programování právě nachází nebo který program právě probíhá, se zobrazuje
na segmentovém displeji.

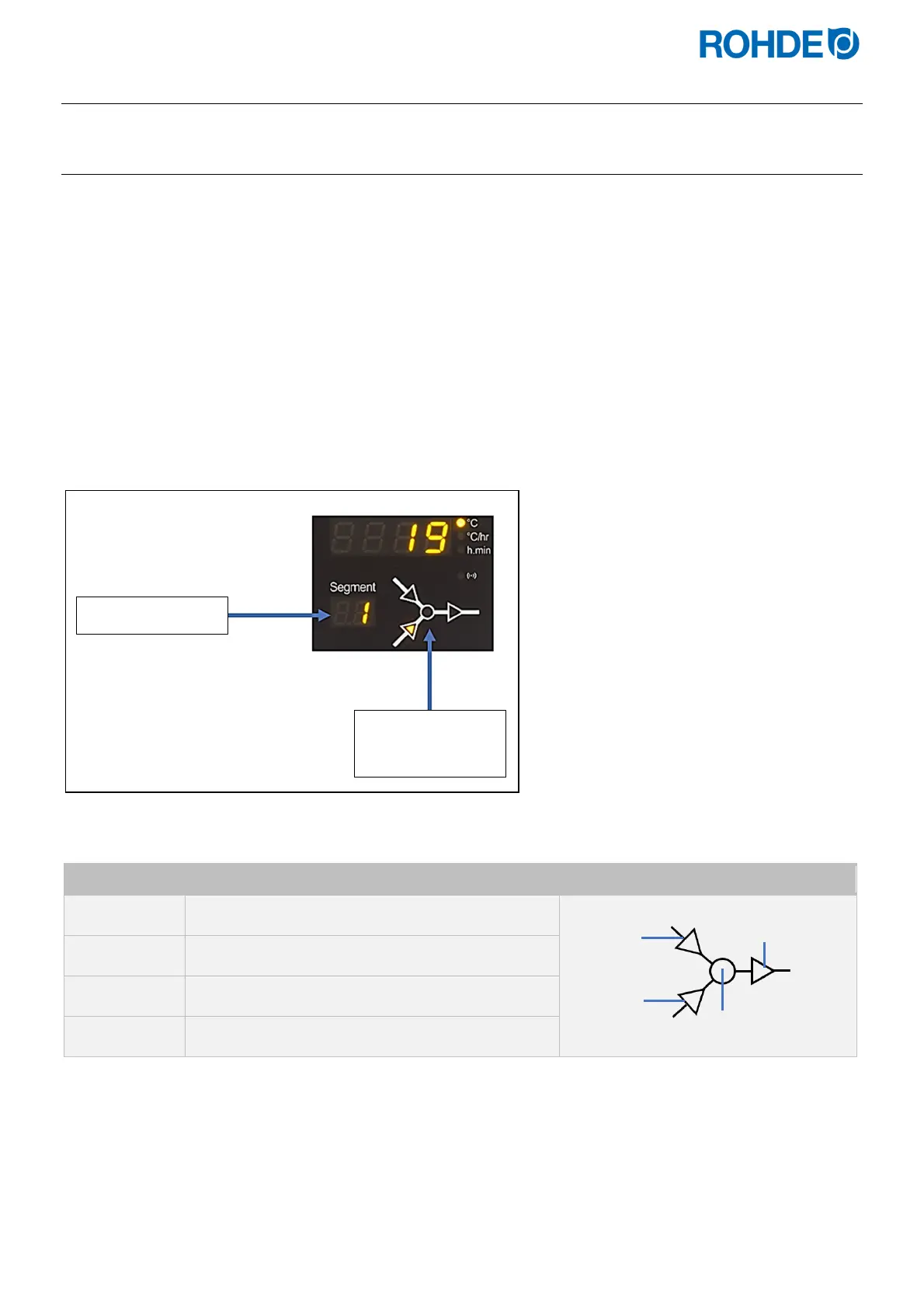

Grafický displej a průběh programu:
Hodnota Význam Grafický displej a průběh programu
1.1
nárůst teploty
1.2
pokles teploty
2
výdržná teplota (cílová teplota)
3
výdržná doba
 V každém vypalovacím segmentu existuje pouze jeden nárůst teploty (1.1) nebo jeden pokles teploty (1.2) –
nikdy tam nemůže být obojí!
3
2
1.1
1.2
Displeji segmentu
Grafický displej a
průběh programu
