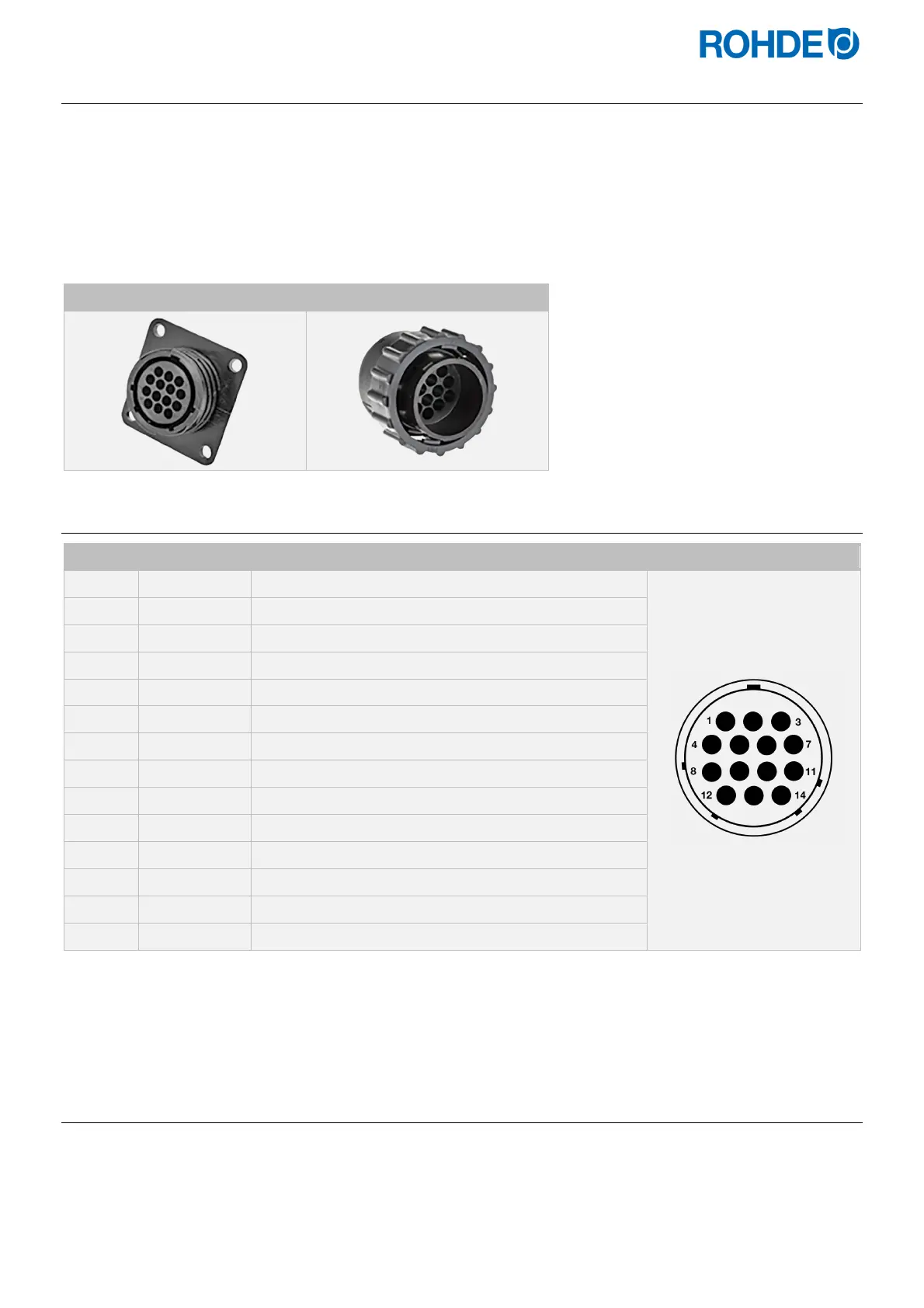

2.4. Popis konektoru
Regulátor je k peci připojen 14pólovým konektorem.
Popis:
• konektor CPC 14
• 14pólové spojení se závitem
• bajonetový uzávěr
Příslušná černá 14pólová zásuvka se nachází na spínací skříňce pece (v blízkosti napájecího vedení).
zásuvka CPC 14 – pec konektor CPC-14 – regulátor
2.5. Osazení piny u konektoru
Pin č. X = osazen Popis Osazení piny
1
X termočlánek 1 +
2
X termočlánek 1 -
3
− není osazen
4
− není osazen
5
− není osazen
6
− není osazen
7
X přídavný spínací výstup (230 V)
8
X napájení L1 230 V AC
9
X napájení N
10
− není osazen
11
− není osazen
12
X spínací výstup – bezpečnostní stykač
13
X spínací výstup – neutrální vodič
14
X spínací výstup – zóna 1
Upozornění:
• Každý spínací výstup může sepnout max. 250-300 mA při 230 V.
• Na těchto výstupech musí být použito relé pro spínání zátěží.
• Osazení příslušné zásuvky CPC 14 může být odlišné v závislosti na výrobci pece! Opomenutím této skutečnosti
může dojít k poškození regulátoru a pece.
2.6. Ochranný obvod se stykačem pece
Cívku bezpečnostního stykače pece je třeba odrušit členem RC. K tomuto účelu musí být člen RC připojen ke každému
stykači přímo přes svorky cívky. Vypalovací pece ROHDE se standardně takto dodávají. Pro pece jiných výrobců jsou
vhodné produkty k dispozici (jako příslušenství) u výrobců bezpečnostních stykačů.
Pozor!
Pokud se stykače neodruší varistorem, může dojít k poškození regulátoru.
