13 / 291 - DE -
6.4.2.
Beispiel Brennprogramm zur Erklärung Brennsegment
Beispiel eines einfachen Brennprogramms, zur Erklärung der Brennsegmente und der Werte des Brennsegments:
Brennsegment
Werte des Brennsegments Beschreibung der Werte
0
Vorlaufzeit bzw.
Programmstartverzögerung
(siehe Abschnitt 8.1.3.)
Programmstartverzögerung = 1
h (60
min)
Brennprogramm startet zeitversetzt
(Werkseitig auf 00
h:00
min eingestellt)
1
Aufheizrampe (1.1) Aufheizen mit 250
°C/h
Zieltemperatur (2) Aufheizen auf 500
°C
Haltezeit (3) 0
min Halten
2
Aufheizrampe (1.1) Aufheizen mit 0
°C/h
Haltetemperatur (2) Halten auf 500
°C
Haltezeit (3) 60
min Halten
3
Abkühlrampe (1.2) Abkühlen mit 125
°C/h
Zieltemperatur (2) Abkühlen auf 20
°C (Raumtemperatur)
Haltezeit (3) 0
min Halten
4
Abkühlrampe (1.2) Wert auf „END“ setzen, beendet das Brennprogramm
Zieltemperatur (2) -
Haltezeit (3) -

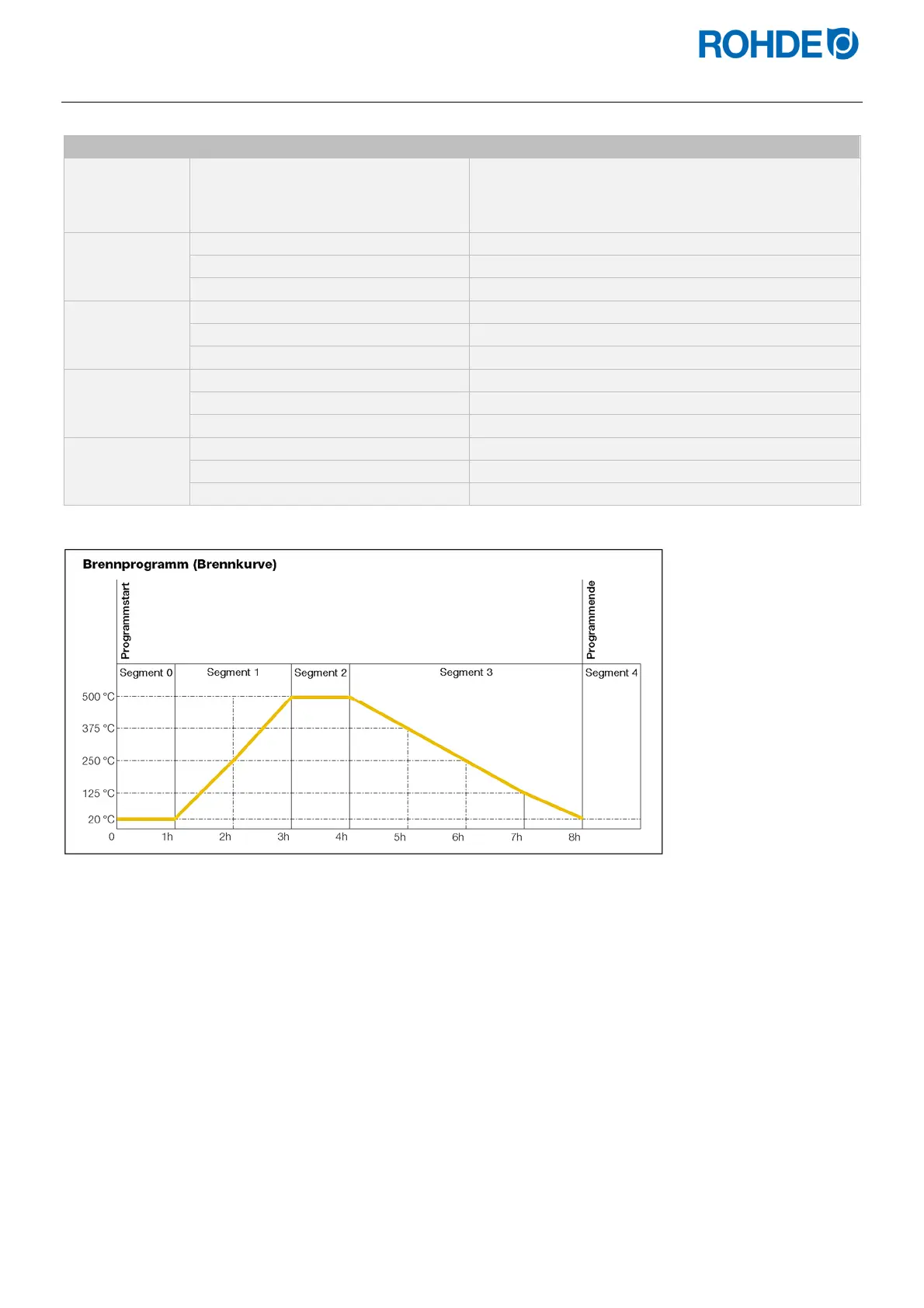

Visualisierung des Beispiels:
Ablauf Brennprogramm:
Der Temperaturanstieg erfolgt mit der eingegebenen, aufsteigenden Rampe (Aufheizen) [Heizrate], bis der Ofen
die Halte- bzw. Zieltemperatur erreicht.
Nach Erreichen der Haltetemperatur verweilt der Ofen auf der Temperatur, für die eingestellte Haltezeit.
Danach führt der Regler das nächste Segment bis zum Programmende aus.
Es ist möglich, aufsteigende Rampen (Aufheizen) & absteigende (Abkühlen) Rampen zu steuern.
Aufsteigende Rampen (Aufheizen) und absteigende Rampen (Abkühlen) werden als „Heizrate“ bezeichnet.
Die Einstellung der Heizrate erfolgt in Werten zwischen 1
°C/h und 999
°C/h oder als „FULL“ (Volllastheizen) bzw.
„END“ (Programmende).
Die Eingabe der Halte-/Zieltemperatur erfolgt in Werten zwischen 0
°C und 1320
°C (2408
°F).
Die Eingabe der Haltezeit erfolgt in Werten zwischen 00:00
h (kein Halten) und 99:59
h.
Hinweis:
In Abständen von 15 Sekunden erscheinen während der Haltephase auf dem Display abwechselnd die Ofentemperatur
und die verbleibende Haltezeit.
Anwender-Information:
Für einen einfachen Brand (z.
B. Schrühbrand) genügen zwei Segmente, komplexere Brände (z.
B. für das
Ausschmelzen von Kristallglasuren oder zur Glasbearbeitung) erfordern mehrere Segmente.
