Hinweis:
 Es ist möglich, den Programmiermodus zu verlassen, ohne alle oben beschriebenen Schritte auszuführen. Dazu
20 Sekunden warten, ohne eine Taste zu drücken. Der Regler kehrt zum Ruhedisplay zurück. Alle Änderungen
werden sofort automatisch übernommen und gespeichert.
 Alternativ den Programmiermodus mit Taste
j verlassen und den Brennvorgang sofort starten, alle
eingegebenen Änderungen werden jedoch automatisch gespeichert.
 Mit den Tasten h oder g können eingegebene Programmschritte abgefragt und korrigiert bzw. der
Programmiermodus kann verlassen werden.
 Durch Drücken der Taste Schaltausgang (Event) während des Programmierens von Aufheizrampe, Abkühlrampe
und Haltezeit kann der Schaltausgang (Event) jeweils hinzu- oder abgewählt werden (siehe Abschnitt 7.).

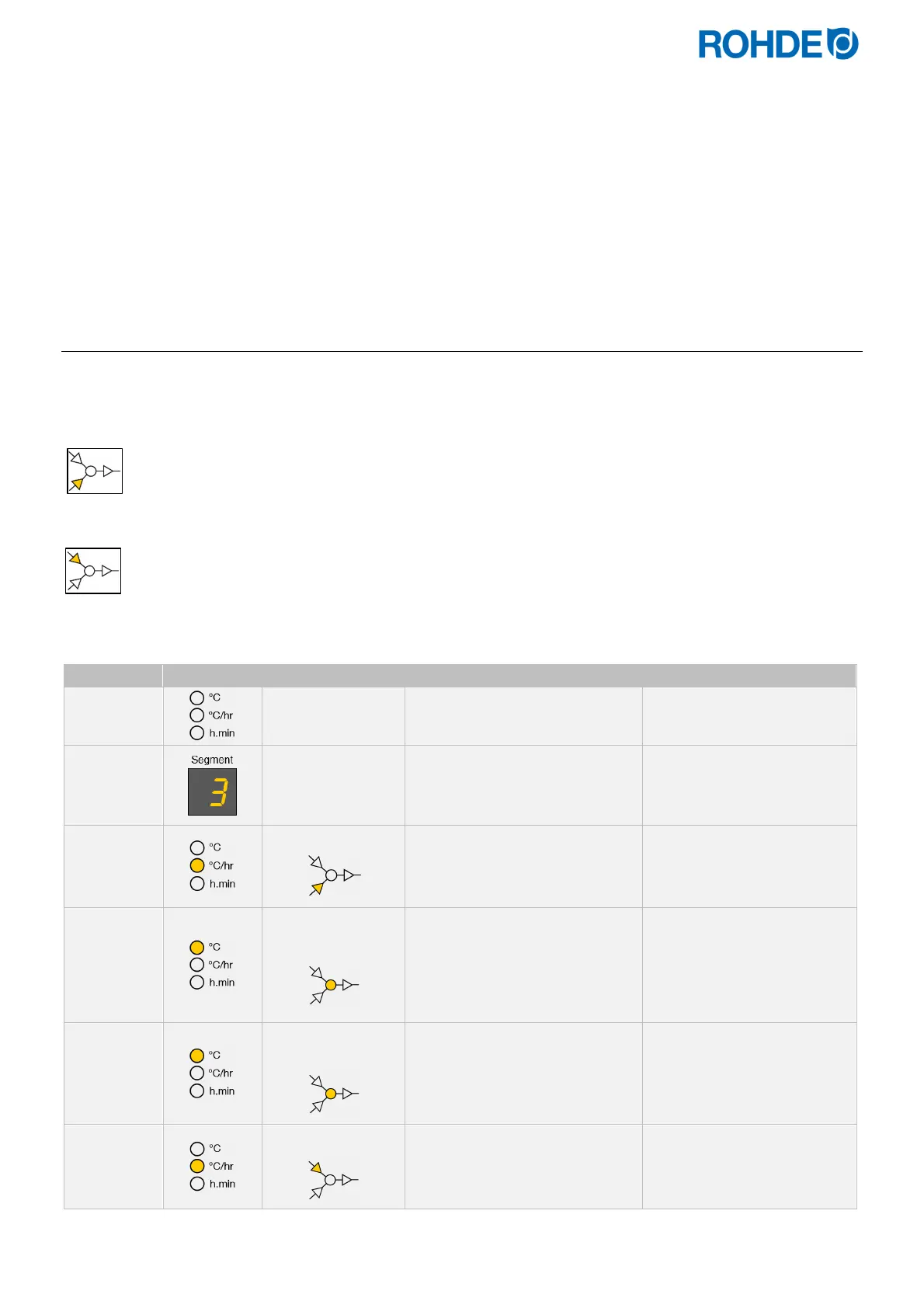

6.5.2. Brennprogramm verändern: Aufheizrampe oder Abkühlrampe programmieren
Beim Verändern des Brennprogramms muss im Brennsegment häufig die Heizrate von einer Aufheizrampe in eine
Abkühlrampe und umgekehrt geändert werden.
Aufheizrampe:
Ist die Halte-/Zieltemperatur des ausgewählten Segments höher oder gleich, als die Halte-/Zieltemperatur
des vorherigen Segments, zeigt der Regler eine Aufheizrampe im ausgewählten Segment an.
Abkühlrampe:
Ist die Halte-/Zieltemperatur des ausgewählten Segments niedriger, als die Halte-/Zieltemperatur des
vorherigen Segments, zeigt der Regler eine Abkühlrampe im ausgewählten Segment an.
Aufheizrampe in Abkühlrampe ändern:
Display Bildsymbol Bedeutung Beschreibung Bemerkung
Pr. 1
Programmnummer
Das Brennprogramm wählen,
welches verändert werden soll.
siehe Abschnitt 6.4.1.
3
Anzeige im
Segment Display
Das Segment wählen, in dem
die Aufheizrampe in eine
Abkühlrampe verändert werden
soll.
siehe Abschnitt 6.4.1.
150
Aufheizrampe
Taste g drücken, um zur
Haltetemperatur oder
Zieltemperatur zu wechseln.
Im gewählten Segment ist
eine Aufheizrampe
eingestellt.
600
Haltetemperatur/
Zieltemperatur
Mit den Tasten d und f kann
der Wert geändert werden.
Die Temperatur im gewählten
Segment ist höher als im
Segment zuvor.
 Halte-/Zieltemperatur im
vorherigen Segment
2 = 599 °C
598
Haltetemperatur/
Zieltemperatur
Taste f verringert den Wert
und mit Taste h springt die
Anzeige zur Heizrate zurück.
Im gewählten Segment zur
Heizrate zurückspringen.
150
Abkühlrampe
Im gewählten Segment ist für die
Heizrate nun eine Abkühlrampe
eingestellt.
Ab hier kann das Segment
mit einer Abkühlrampe fertig
programmiert werden.
*Tasten d und f bei der Eingabe gedrückt halten, um schnell zwischen den angezeigten Werten zu wechseln.
