6.5. Regelanlage programmieren
6.5.1. Brennprogramm verändern

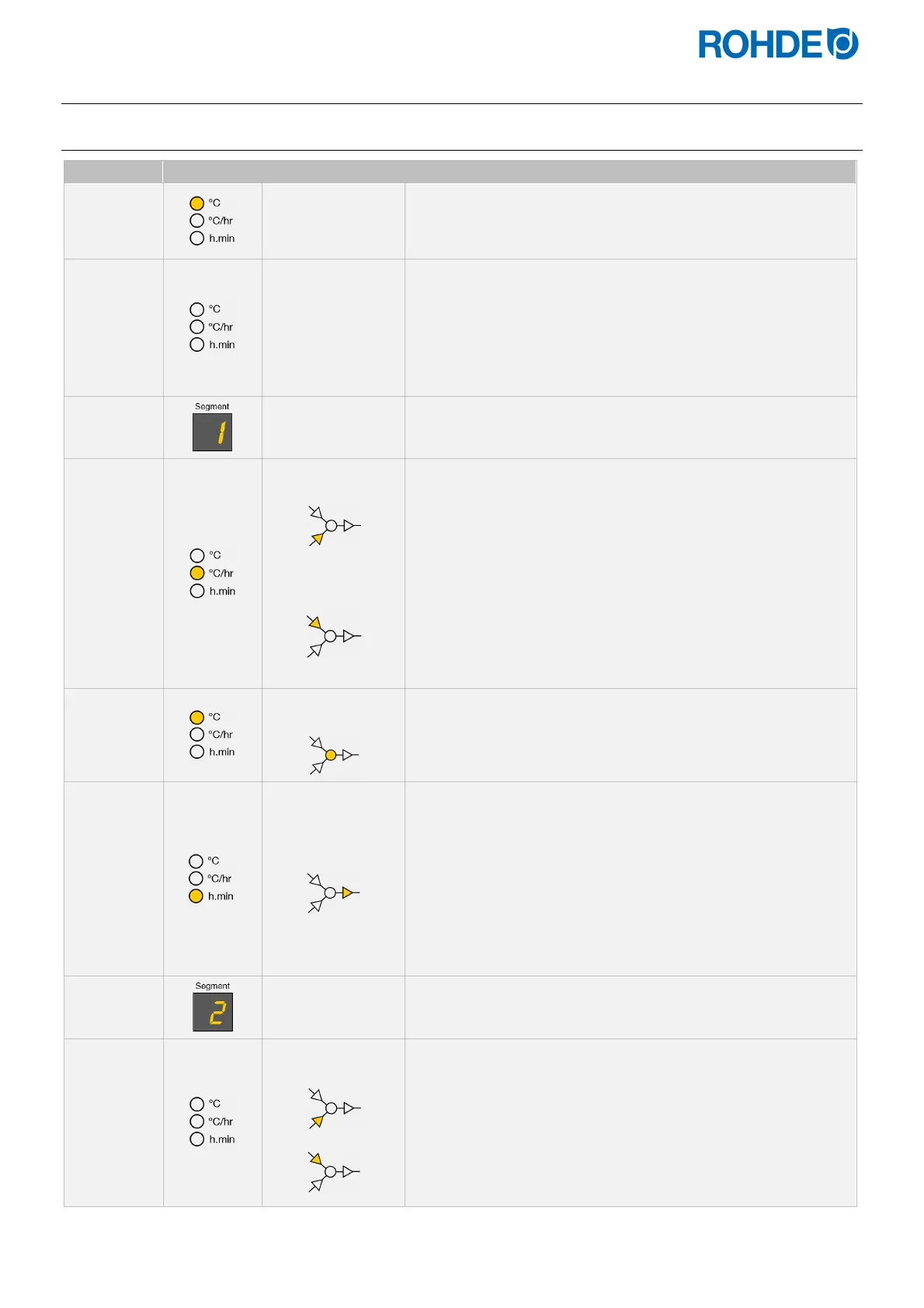

Display Bildsymbol Bedeutung Beschreibung
20
Kein Programm
im Betrieb
 Wird kein Brand ausgeführt, dann leuchtet kein Element im
Programmverlauf des grafischen Displays auf.
 Auch die Kontrollanzeige für „laufenden Brand“ leuchtet nicht auf.
 Das Hauptdisplay zeigt die aktuelle Brennraumtemperatur an.
Pr. 1
Programmnummer
auswählen
 Durch Drücken der Taste g leuchtet auf dem Display die
Programmnummer auf.
 Mit den Tasten d und f kann nun das Brennprogramm
ausgewählt werden.
 Durch erneutes Drücken der Taste g kann die Programmnummer
ausgewählt werden, welche verändert werden soll.
 Durch Drücken der Taste h kann in jedem Schritt zurück zum
vorherigen Wert gewechselt werden.
1
Anzeige im
Segment Display
Das ausgewählte Brennprogramm zeigt immer zuerst das 1. Segment
an.
150
Aufheizrampe
Abkühlrampe
 Die Heizrate im Hauptdisplay erscheint als:
 „1 °C/h-999 °C/h“ oder
 „FULL“ oder
 „END“
 Mit den Tasten d und f kann der Wert geändert werden.
 Der Programmverlauf auf dem grafischen Display signalisiert, ob
eine Aufheizrampe oder Abkühlrampe programmiert wird.
 Zum Verändern der Aufheizrampe in eine Abkühlrampe und
umgekehrt, siehe Abschnitt 6.4.2.
 Zum Programmieren der Heizrate auf „FULL“ oder „END“
siehe Abschnitt 6.4.3.
 Zum Programmieren des zusätzlichen Schaltausgangs siehe
Abschnitt 7.
600
Haltetemperatur/
Zieltemperatur
 Durch erneutes Drücken der Taste g erscheint die Haltetemperatur
oder Zieltemperatur auf dem Display.
 Mit den Tasten d und f kann der Wert geändert werden.
00. 15
Haltezeit
 Durch erneutes Drücken der Taste g erscheint die Haltezeit in
„Stunden:Minuten“ auf dem Display.
 Mit den Tasten d und f kann der Wert zwischen 00:00 h und
99:59 h geändert werden.
 Der Programmverlauf auf dem grafischen Display signalisiert
Haltezeit.
 Technisch bedingt ist zwischen der Anzeige von Stunden und
Minuten im Display ein Punkt, und kein „Doppelpunkt“ wie üblich bei
Zeitangaben.
 Zum Programmieren des zusätzlichen Schaltausgangs siehe
Abschnitt 7.
2
Anzeige im
Segment Display
Erneutes Drücken der Taste g zählt eine Segmentnummer weiter und
ermöglicht die Eingabe der Brennwerte für das nächste Segment.
En d
Programmeingabe
beenden
Soll das Programm nach Eingabe der nötigen Segmente beendet
werden:
 Taste f so lange drücken oder gedrückt halten, bis „END“ im
Hauptdisplay erscheint.
 Programmeingabe mit Taste g beenden.
 Das Erreichen der maximalen Segmentanzahl beendet die
Programmeingabe automatisch.
 Wird im letzten Segment nicht „END“ eingegeben, gibt der Regler
bei Programmstart die Fehlermeldung „Error P“ aus.
*Tasten d und f bei der Eingabe gedrückt halten, um schnell zwischen den angezeigten Werten zu wechseln.
