2.4. Caractéristiques du connecteur
Le système de régulation se raccorde au four par le biais d'un connecteur à 14 pôles.
Caractéristiques :
• Connecteur CPC 14
• Connecteur 14 pôles à enficher et visser
• Fermeture à baïonnette
La prise 14 pôles noire prévue à cet effet se trouve au boîtier de raccordement du four (près de l'alimentation
électrique).

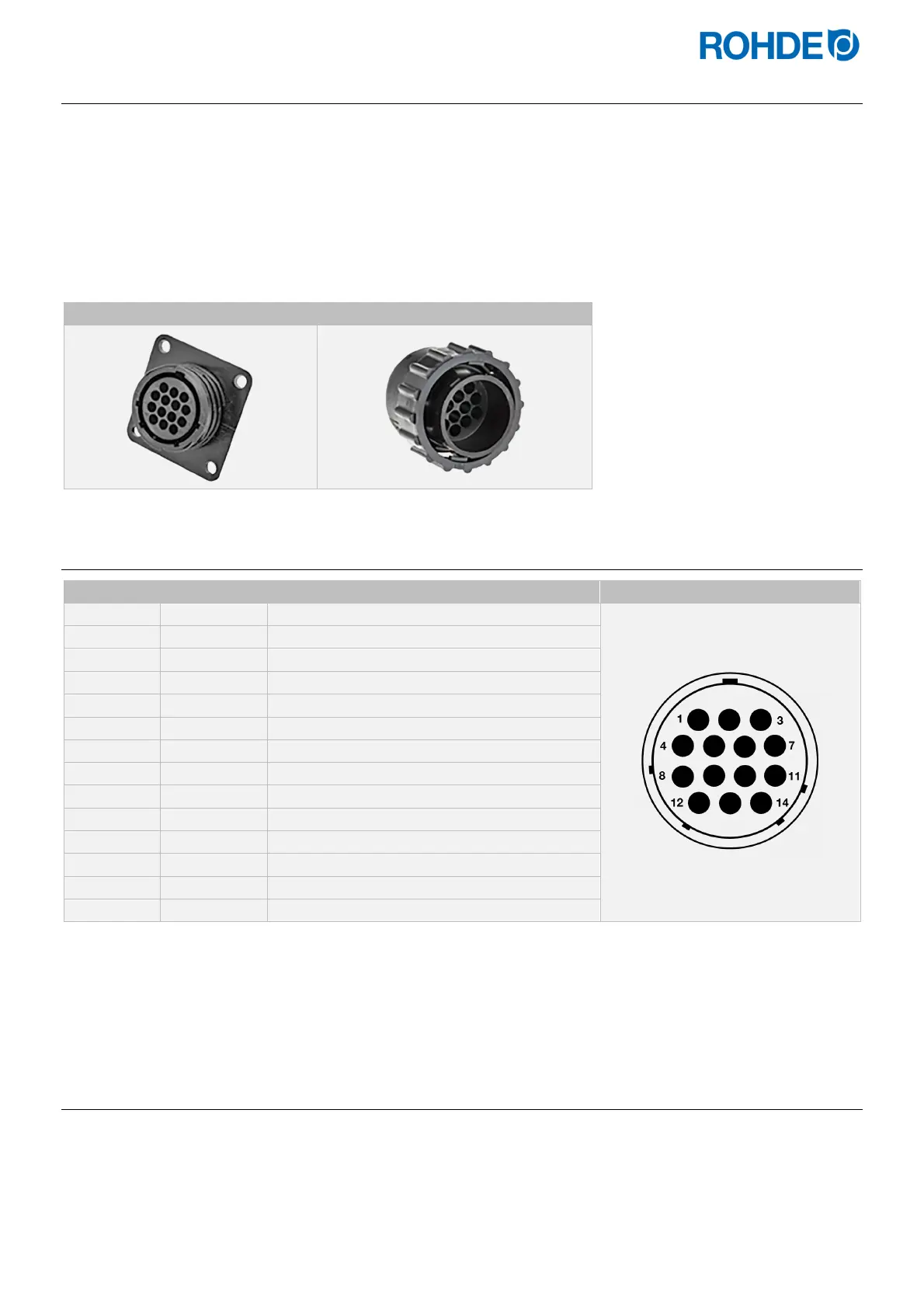

Prise CPC 14 du four Connecteur CPC 14 du régulateur
2.5. Brochage du connecteur
Broche n° X = affectée Description Brochage du connecteur
1
X Thermocouple 1 +
2
X Thermocouple 1 -
3
− Sans affectation
4
− Sans affectation
5
− Sans affectation
6
− Sans affectation
7
X Sortie de commande supplémentaire (230 V)
8
X Alimentation L1 230 V c.a.
9
X Alimentation N
10
− Sans affectation
11
− Sans affectation
12
X Sortie de commande contacteur de sécurité
13
X Sortie de commande conducteur neutre
14
X Sortie de commande zone 1
Nota :
Chaque sortie de commutation peut commuter au maximum 250-300 mA sous 230 V.
Un relais doit être utilisé sur ces sorties pour commuter les charges.
Le brochage de la prise CPC 14 correspondante peut varier selon la marque du four ! Le non-respect de ces
indications risque d'endommager le régulateur et le four.
2.6. Circuit de protection du contacteur de four
La bobine d'un contacteur de four devrait être déparasitée au moyen d'un circuit RC. À cet effet, le circuit RC doit être
raccordé directement à chaque contacteur via les bornes de bobine. Les fours ROHDE sont systématiquement livrés
avec cette protection. Pour les fours d'autres fabricants, des produits adéquats sont disponibles comme accessoires
auprès des fabricants de contacteurs.
Attention !
Le régulateur risque d'être endommagé si les contacteurs ne sont pas déparasités via une varistance.
