85 / 291 - FR -

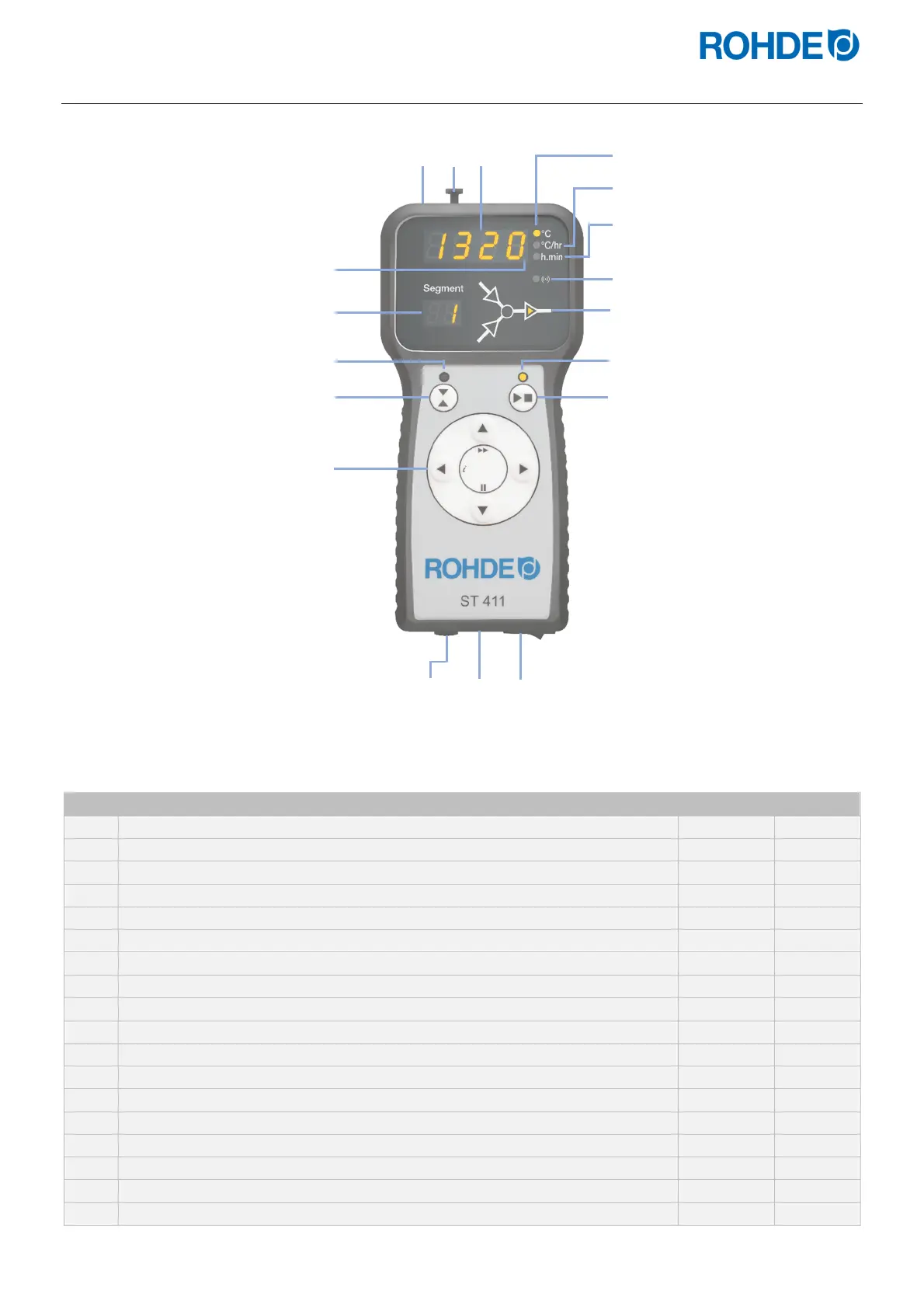

2.3. Vue d'ensemble du système de régulation
Nr. Description ST 410 ST 411
1
Port USB X X
2
Indicateur de contrôle « Clé USB insérée dans le port USB » X X
3
Afficheur principal X X
4
Icône « Température » X X
5
Icône « Vitesse de chauffe » X X
6
Icône « Temps » X X
7
Indicateur de contrôle « Chauffage actif » X X
8
Indicateur de contrôle « Transfert de données » X X
9
Affichage de segment X X
10
Afficheur graphique et déroulement du programme X X
11
Indicateur de contrôle « Programme en cours » X X
12
Touche marche / arrêt X X
13
Indicateur de contrôle « Sortie de commande (Event) » − X
14
Touche « Sortie de commande (Event) » − X
15
Éléments de commande (y compris "Touche INFO [ i ]") X X
16
Fusible X X
17
Câble avec connecteur CPC 14 (connexion au four) X X
18
Interrupteur d'alimentation X X
10
11
1
2
4
5
6
7
8
3
9
12
13
14
15
16
17
18
