172 / 291 - IT -

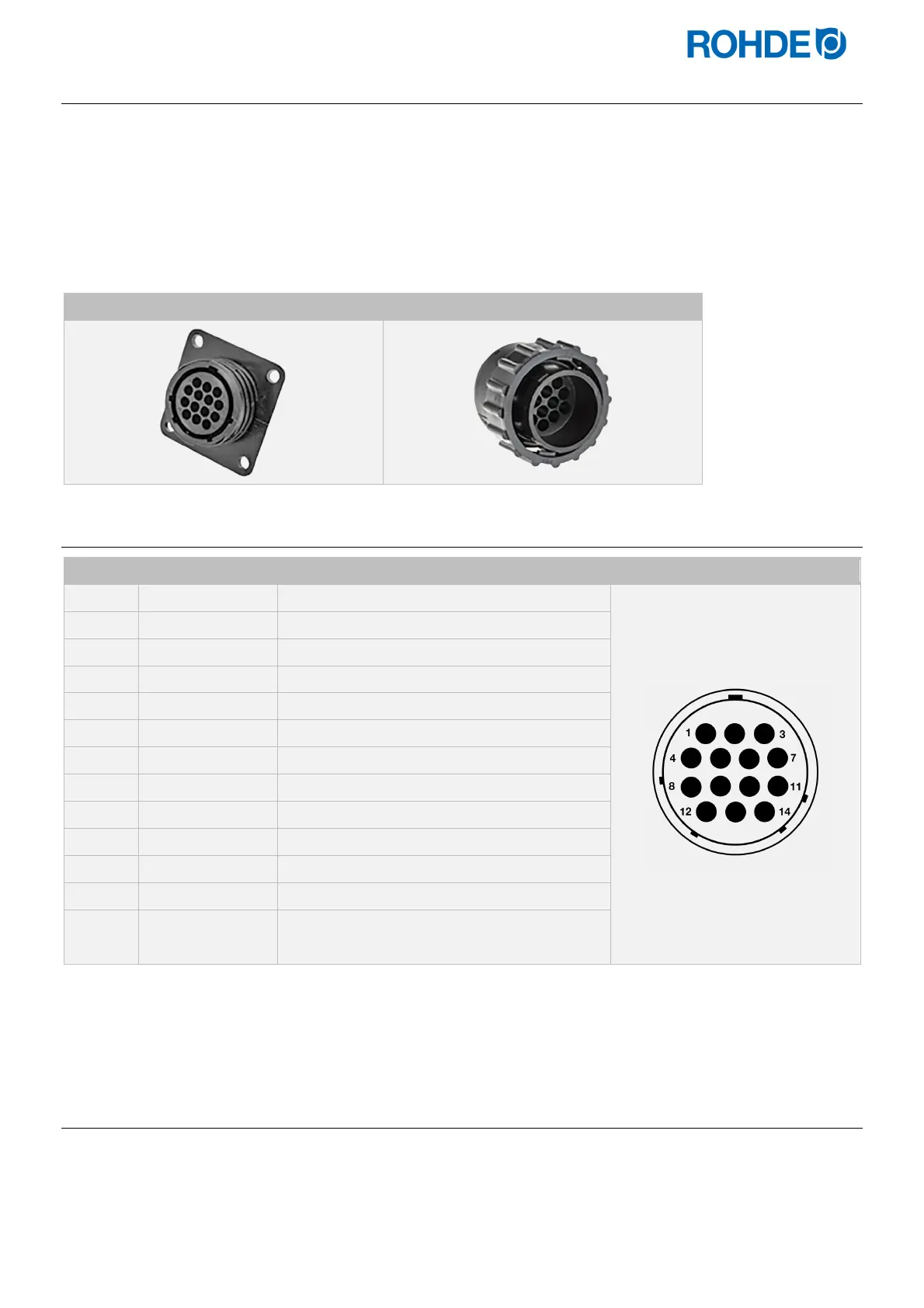

2.4. Caratteristiche del connettore a spina
L’impianto di regolazione viene collegato al forno tramite un connettore a spina a 14 poli.
Caratteristiche
• Connettore a spina CPC-14
• Collegamento a innesto 14 poli
• Chiusura a baionetta
La corrispondente presa a 14 poli nera si trova nella scatola di collegamento del forno (vicino all’alimentazione
dell’elettricità).
Presa CPC-14 (forno) Connettore a spina CPC-14 (regolatore)
2.5. Assegnazione PIN del connettore a spina
PIN n. X = assegnato Descrizione Assegnazione PIN
1 X
Termocoppia 1 +
2 X
Termocoppia 1 -
3 −
Non assegnato
4 −
Non assegnato
5 −
Non assegnato
6 −
Non assegnato
7 X
Uscita di commutazione aggiuntiva (230 V)
8 X
Alimentazione L1 230 V AC
9 X
Alimentazione N
10 −
Non assegnato
11 −
Non assegnato
12 X
Uscita di commutazione relè di sicurezza
13 X
Uscita di commutazione conduttore neutro
14 X
Uscita di commutazione zona 1
Avviso:
• Ogni uscita di commutazione può commutare max. 250-300 mA a 230V.
• È necessario utilizzare un relè su queste uscite per commutare i carichi.
• Le assegnazioni della corrispondente presa CPC-14 possono variare a seconda del costruttore del forno!
Non rispettandole, il regolatore e il forno potrebbero venire danneggiati.
2.6. Collegamento del relè di protezione del forno
La bobina di un relè di protezione del forno deve essere schermata con elemento RC. Per farlo, l’elemento RC deve
essere collegato a quel relè posto direttamente sopra ai morsetti della bobina. Questa è la fornitura standard dei forni
ROHDE. Per i forni di altri costruttori sono disponibili accessori adeguati presso i produttori dei relè.
Attenzione!
Se le protezioni non vengono schermate con varistore, il regolatore potrebbe venire danneggiato.
