171 / 291 - IT -

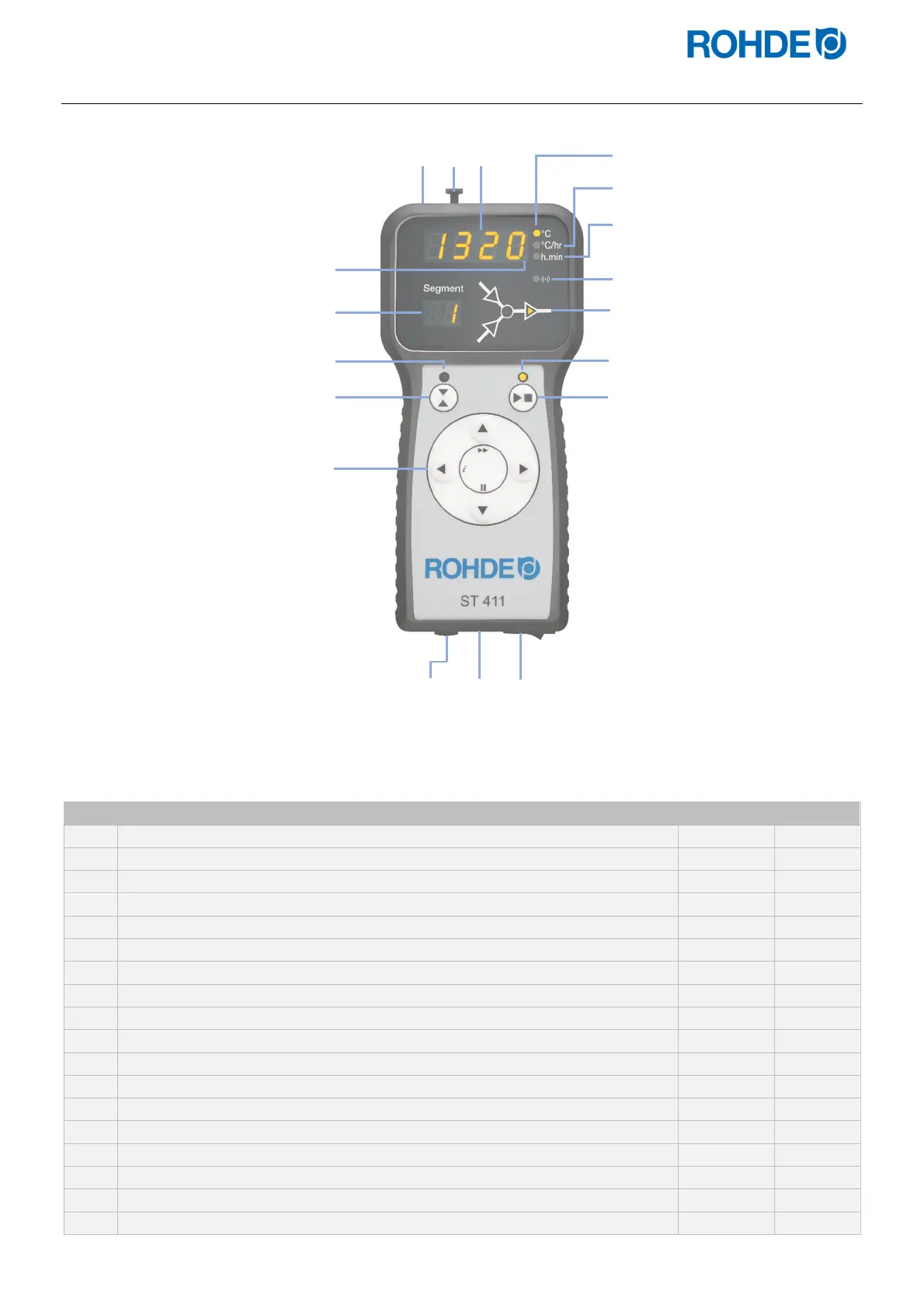

2.3. Nomenclatura dell’impianto di regolazione
N. Descrizione ST 410 ST 411
1
Porta USB
X X
2
Spia di controllo “Chiavetta USB inserita nella porta USB”
X X
3
Display principale
X X
4
Simbolo “Temperatura”
X X
5
Simbolo “Quota riscaldamento”
X X
6
Simbolo “Tempo”
X X
7
Spia di controllo “Riscaldamento attivo”
X X
8
Spia di controllo “Trasferimento dati”
X X
9
Indicatore del segmento
X X
10
Display ed esecuzione del programma
X X
11
Spia di controllo “Programma in corso”
X X
12
Pulsante START / STOP
X X
13
Spia di controllo uscita di commutazione (Event)
− X
14
Tasto uscita di commutazione (Event)
− X
15
Elementi di comando (compreso il "tasto INFO [ i ]")
X X
16
Fusibile
X X
17
Cavo con connettore a spina CPC-14 (collegamento al forno)
X X
18
Interruttore di rete
X X
10
11
1
2
4
5
6
7
8
3
9
12
13
14
15
16
17
18
