6.4. Stooksegmenten
6.4.1. Toelichting stooksegmenten
Elk stookprogramma bestaat uit afzonderlijke stooksegmenten. Elk stooksegment bestaat uit 3 waarden. De 3 waarden
van een stooksegment zijn:
 een opstookfase (1.1) of afkoelfase (1.2)
 een eindtemperatuur (2)
 een pendeltijd (3)
Bij het programmeren van een stookprogramma moeten er dus drie waarden per segment worden ingevoerd.
Tijdens de programmering en het verloop van een stookprogramma toont een oplichtend ledlampje op het grafisch
display welke waarde van het betreffende stooksegment op dat moment is geselecteerd of loopt.
Het display ‘Segment’ geeft aan in welk segment u zich tijdens de programmering en de uitvoering van het
stookprogramma bevindt.

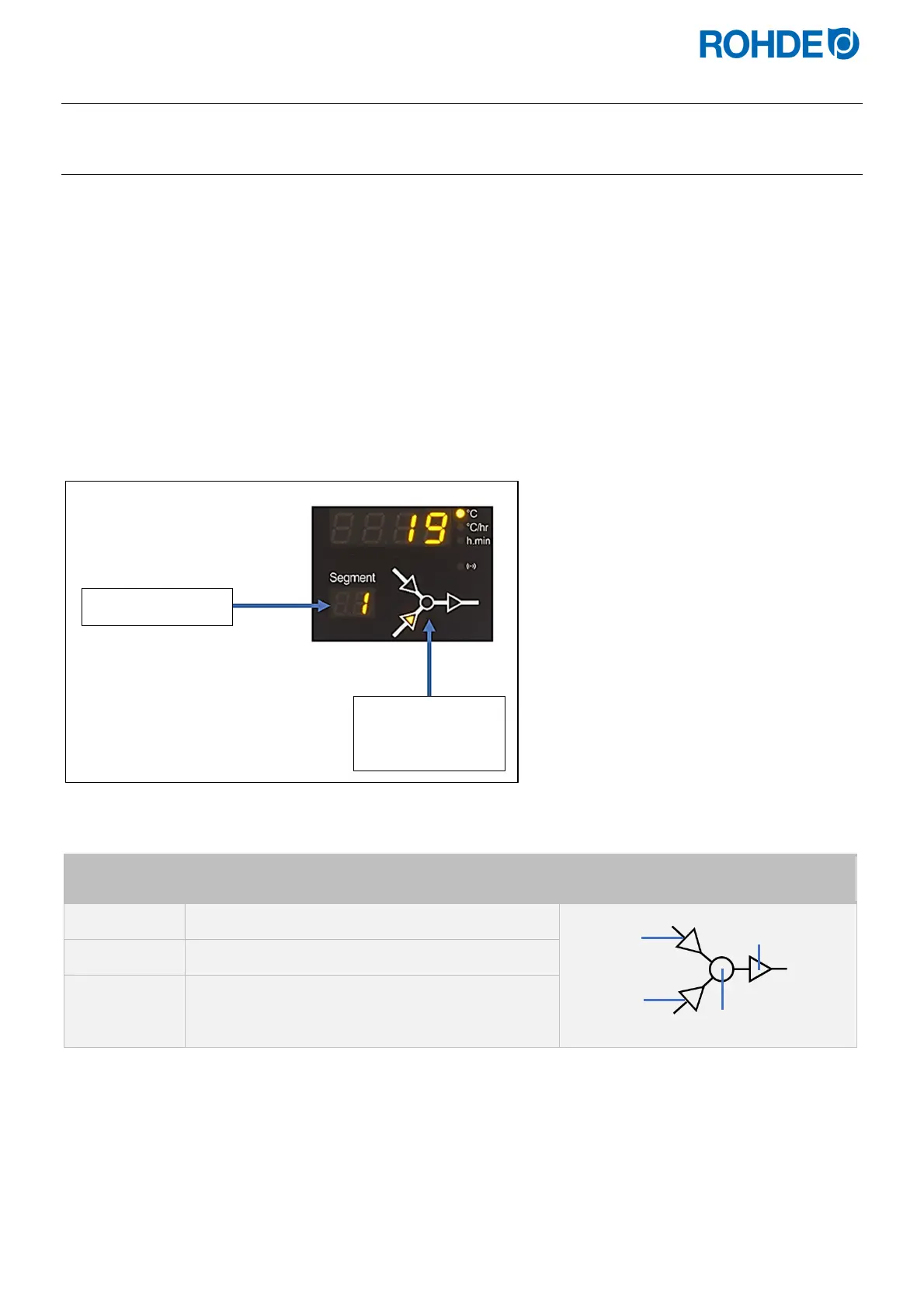

Grafische weergave van het programmaverloop:
Waarde Betekenis
Grafische weergave van het
programmaverloop
1.1
Opstookfase
1.2
Afkoelfase
2
Eindtemperatuur
3
Pendeltijd
 Elk segment heeft alleen een opstookfase (1.1) of een afkoelfase (1.2) – nooit beide!
1.2
1.1
2
3
Display ‘Segment’
Grafische
weergave van het
programmaverloop
