5 / 291 - DE -

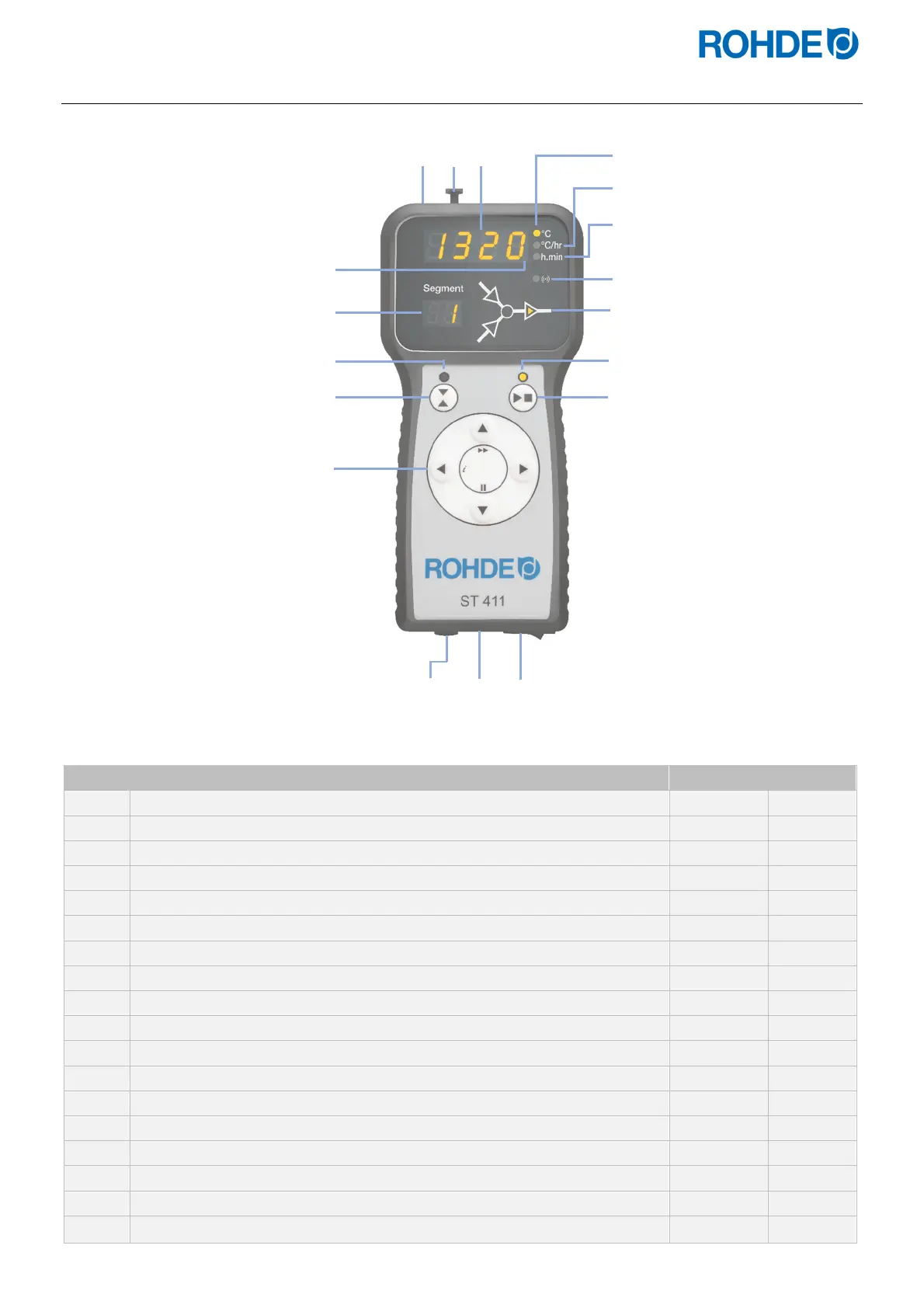

2.3. Überblick Regelanlage
Nr. Beschreibung ST 410 ST 411
1
USB-Port
X X
2
Kontrollanzeige „USB-Stick am USB-Port eingesteckt“
X X
3
Hauptdisplay
X X
4
Bildsymbol „Temperatur“
X X
5
Bildsymbol „Heizrate“
X X
6
Bildsymbol „Zeit“
X X
7
Kontrollanzeige „Heizung aktiv“ (im Display blinkt ein farbiger Bildpunkt auf)
X X
8
Kontrollanzeige „Datenübertragung“
X X
9
Anzeige Segment
X X
10
Grafisches Display und Programmverlauf
X X
11
Kontrollanzeige „Programm läuft“
X X
12
Start-/Stopp-Taste
X X
13
Kontrollanzeige Schaltausgang (Event)
− X
14
Taste Schaltausgang (Event)
− X
15
Bedienelemente (unter anderem „INFO-Taste [ i ]“)
X X
16
Sicherung
X X
17
Kabel mit CPC-14-Stecker (Verbindung zum Ofen)
X X
18
Netzschalter
X X
10
11
1
2
4
5
6
7
8
3
9
12
13
14
15
16
17
18
