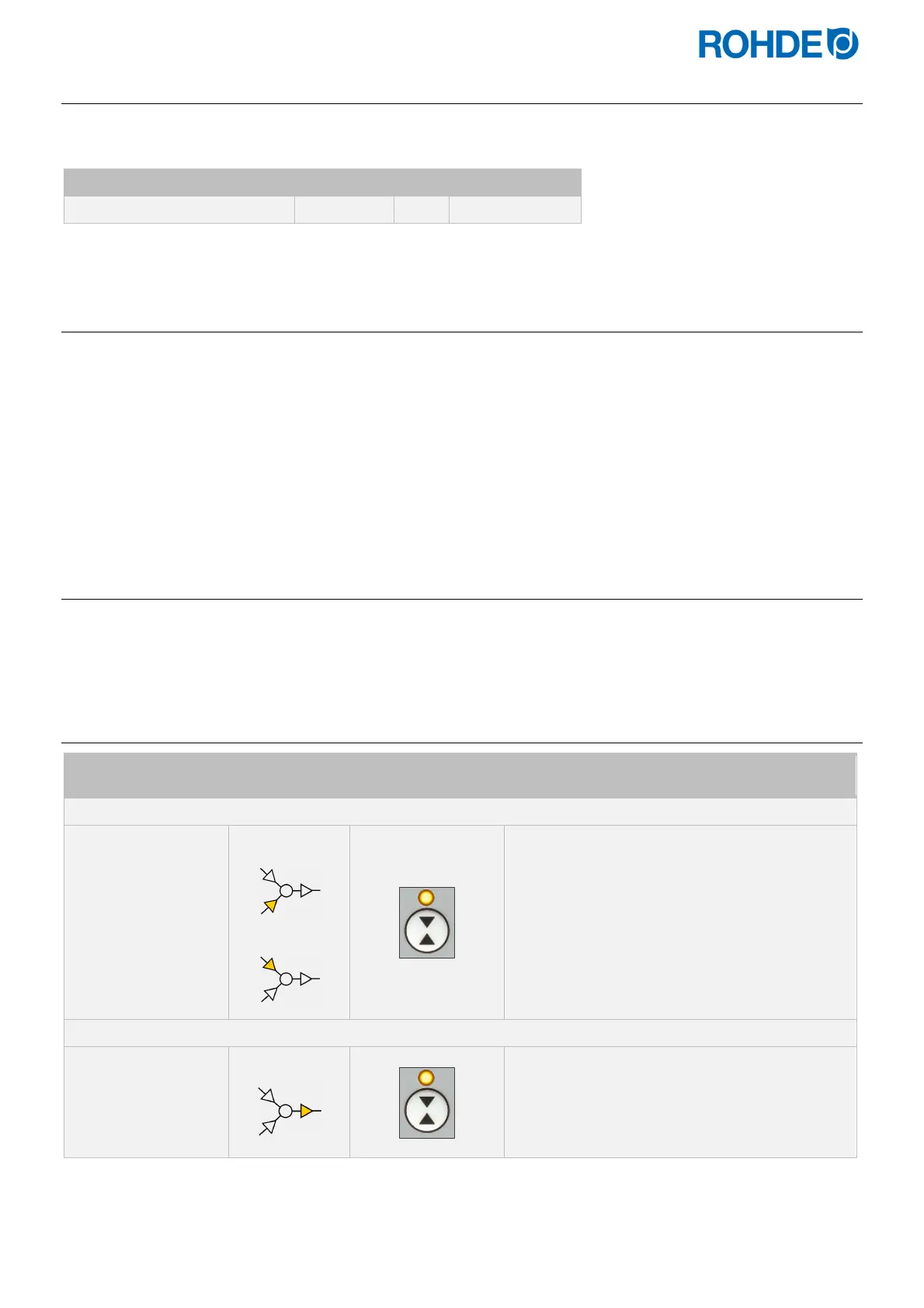

7.2. Parameter für Schaltausgang konfigurieren (nur ST 411)
Der zusätzliche Schaltausgang kann in der Parameterkonfiguration (siehe Abschnitt 12./Parameter Nr. 45) eingestellt
werden.
Zusätzlicher Schaltausgang Parameter Wert Bezeichnung
Schaltausgang 1 Nr. 45 1 Event/Ereignis 1
7.3. Belegung des Schaltausgangs (nur ST 411)
Schaltausgang 1 (Event/Ereignis 1):
 Bei dieser Einstellung wird der Schaltausgang so gesteuert, dass sich sein Status zu Beginn einer Rampe
(Aufheizrampe oder Abkühlrampe) bzw. zu Beginn einer Haltezeit ändert.
 Das Setzen von Events ist sowohl bei einer Rampe als auch einer Haltezeit möglich.
 Beispiel zur Belegung:
Der Ofen besitzt eine automatische Luftklappe, die zu Beginn einer Rampe (Aufheizrampe oder Abkühlrampe)
bzw. zu Beginn einer Haltezeit schließen soll und am Ende einer Rampe (Aufheizrampe oder Abkühlrampe)
bzw. am Ende einer Haltezeit wieder öffnen soll.
7.4. Event/Ereignis programmieren (nur ST 411)
Bei der Programmierung einer Rampe oder einer Haltezeit – während der Programmierung eines Brennprogramms –
kann der Schaltausgang durch Drücken der Taste Schaltausgang (Event), zusätzlich für den jeweiligen Programmschritt
ausgewählt werden.
7.4.1. Event/Ereignis programmieren
Displayanzeige Bedeutung
Kontrollanzeige
Schaltausgang
Bemerkung
Aufheizrampe oder Abkühlrampe
150
Aufheizrampe
Abkühlrampe
Event 1:
Während der Programmierung einer Rampe
Taste * drücken, um Event 1 anzuwählen.
Haltezeit
00. 15
Haltezeit
Event 1:
Während der Programmierung einer Haltezeit
Taste * drücken, um Event 1 anzuwählen.
