NOTA
Ne pas ouvrir le couvercle de l'appareil.
Le boîtier ne contient aucune pièce requérant un entretien par l'utilisateur.
4. Montage
4.1. Avis général de sécurité
AVERTISSEMENT
Risque de dommages corporels graves ou de dégâts matériels dus à un régulateur mal
placé.
Gardez à l'esprit que le système de régulation ne doit jamais être posé sur le four,
mais exclusivement placé dans le support prévu à cet effet.

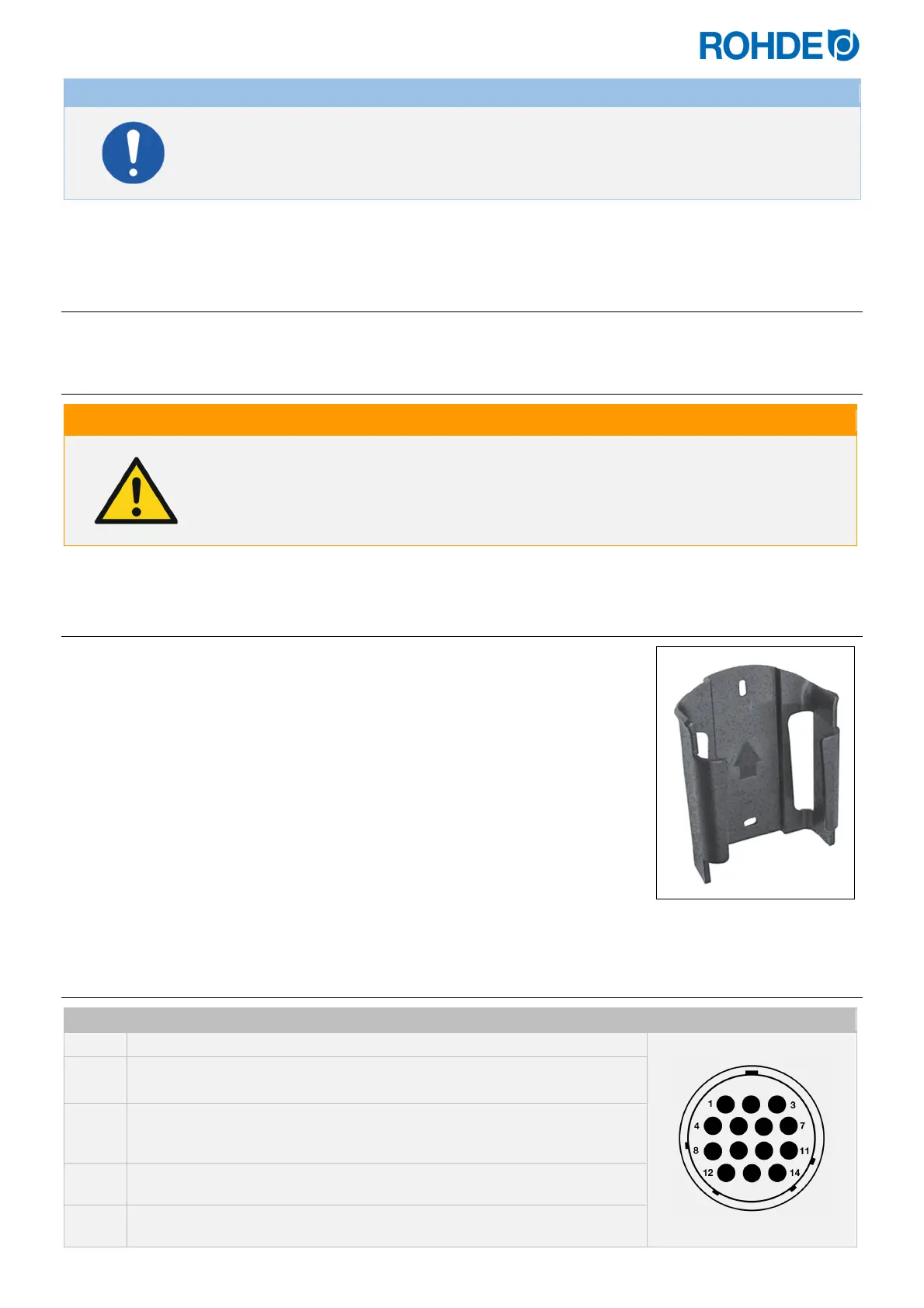

4.2. Montage du support
Le système de régulation est livré avec un support adapté qui peut être
fixé au four ou au lieu d'implantation (près du four ou montage mural).
Le support se fixe avec deux vis.
Au montage du support, faire attention au sens de la flèche
(sens de la flèche = vers le haut).
Ne posez jamais le système de régulation sur le four, mais dans son
support.
En cas de montage sur le four, le support se monte sur une plaque de
fixation de régulateur adaptée ou sur le boîtier de commande.
Pour ce faire, observez les instructions de service du four.
En cas de montage mural, le support se visse directement au mur près du
four, avec le matériel de fixation fourni avec l'équipement.
Le matériel de montage approprié est compris dans la
fourniture.
4.3. Raccordement du câble de connexion
Étape Description Voir la fiche
1
Insérez le connecteur du système de régulation dans la prise du four.
2
Le connecteur et la prise présentent un codage géométrique : l'insertion du
connecteur dans la prise ne peut se faire qu'à une position définie.
3
L'ergot large du connecteur doit se trouver en haut à la position « 12
heures » pour pouvoir s'emboîter dans l'encoche large de la prise, elle
aussi à la position « 12 heures ».
4
Vous devez éventuellement tourner un peu le connecteur jusqu'à ce qu'il
s'enclenche complètement dans la prise.
5
Serrez à fond la bague filetée extérieure du connecteur, en tournant dans le
sens horaire.
