174 / 291 - IT -
4. Montaggio
4.1. Avviso di sicurezza generale
AVVERTENZA
Gravi lesioni alle persone e gravi danni materiali dovuti al posizionamento errato
dell’impianto di regolazione.
Tenere presente che l’impianto di regolazione non va mai posizionato sopra il forno,
bensì sempre nel supporto predisposto.

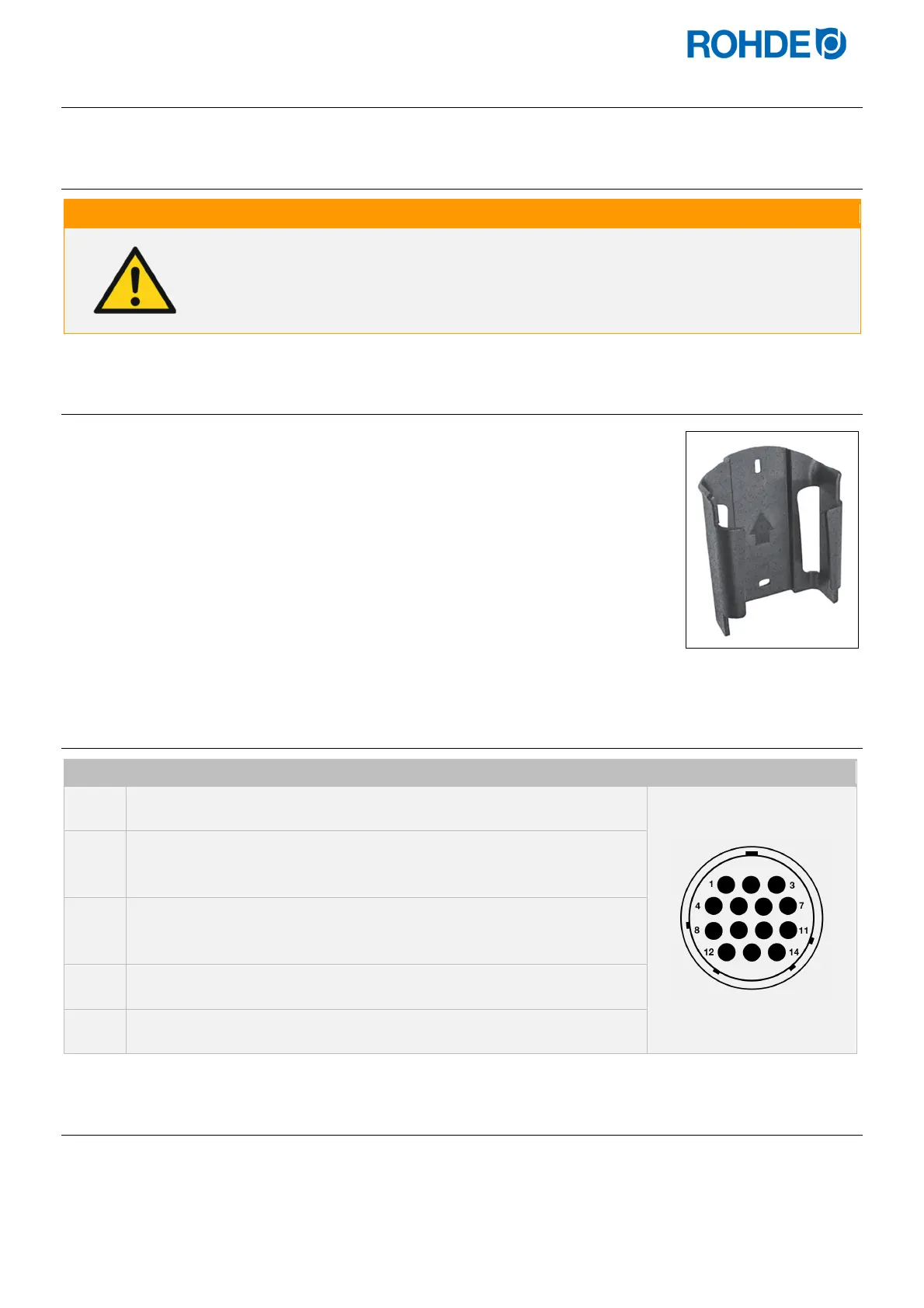

4.2. Montaggio del supporto
L’impianto di regolazione è fornito con un supporto collegato che può essere
montato sul forno o nell’ubicazione finale (vicino al forno o montaggio a parete).
Il supporto viene fissato con 2 viti.
Osservare la direzione della freccia durante il montaggio del supporto
(direzione freccia = verso l’alto).
Non posizionare mai l’impianto di regolazione sopra il forno, bensì
nel supporto.
In caso di montaggio sul forno, il supporto viene montato sulla piastra di
montaggio corrispondente o sulla scatola di comando.
Durante questa operazione, rispettare le istruzioni per l’uso del forno.
In caso di montaggio a parete, il supporto viene avvitato direttamente su una
parete nelle vicinanze del forno con il materiale di fissaggio fornito.
Il materiale di montaggio corretto è compreso nella fornitura.
4.3. Allacciare il cavo di collegamento
Step Descrizione Visualizza spina
1
Inserire il connettore a spina dell’impianto di regolazione nella presa del
forno.
2
Il connettore a spina e la presa hanno una codifica geometrica. Il
connettore a spina e la presa si intersecano tra loro sono in una
determinata posizione.
3
La sporgenza del connettore a spina deve trovarsi in alto, nella posizione
“ore 12” per entrare nel foro largo della presa, anch’esso situato nella
posizione “ore 12”.
4
Eventualmente va ruotato leggermente il connettore a spina finché entra
completamente nella presa.
5
Fissare l’anello ad avvitamento esterno della presa ruotandolo in senso
orario.
4.4. Cavo di prolunga dell’impianto di regolazione
Quando il supporto dell’impianto di regolazione viene fissato nell’ubicazione finale (vicino al forno o montaggio a
parete), è possibile prolungare la linea con una prolunga.
La prolunga dell’impianto di regolazione è disponibile a livello opzionale nelle lunghezze 2,5 metri, 5 metri o
massimo 10 metri.
