2.4. Connectoreigenschappen
De regelinstallatie wordt met een 14-polige connector op de oven aangesloten.
Eigenschappen
• 14-polige ronde connector
• 14-polige schroefverbinding
• Bajonetsluiting
De daarvoor bestemde zwarte 14-polige ovenconnector zit aan de elektrokast van de oven (nabij elektriciteitskabel).

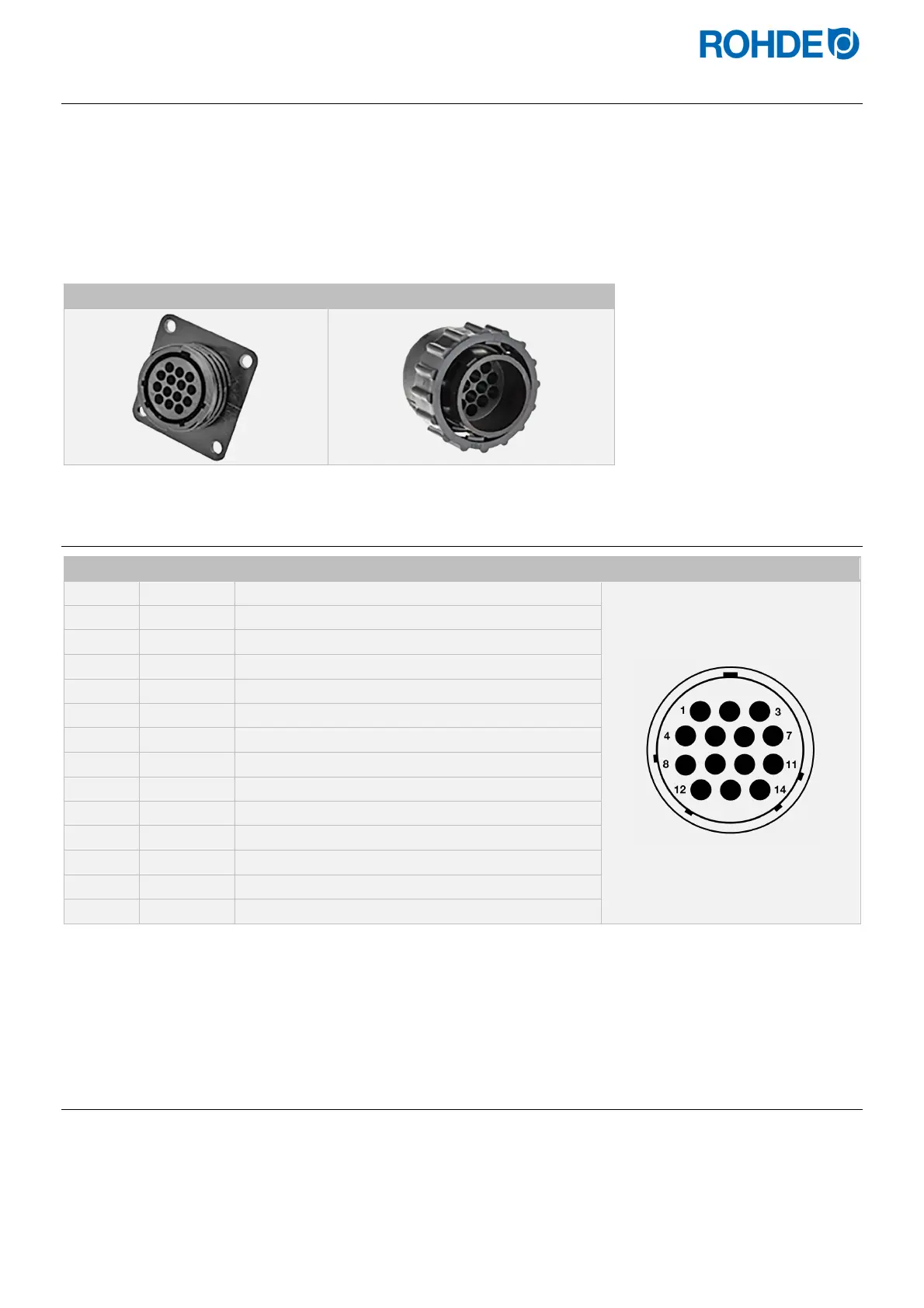

14-polige ronde connector oven 14-polige ronde connector regelaar
2.5. Pinbezetting connector
Pinnr. X = bezet Beschrijving Pinbezetting
1 X
Verwarmingselement 1 +
2 X
Verwarmingselement 1 -
3 −
Onbezet
4 −
Onbezet
5 −
Onbezet
6 −
Onbezet
7 X
Extra schakeluitgang (230 V)
8 X
Spanning L1 230 V AC
9 X
Spanning N
10 −
Onbezet
11 −
Onbezet
12 X
Schakeluitgang beveiligingsrelais
13 X
Schakeluitgang nuldraad
14 X
Schakeluitgang zone 1
Aanwijzing:
• Elke schakeluitgang kan maximaal 250-300 mA bij 230 V schakelen.
• Aan deze uitgangen moet een relais worden gebruikt om belastingen te schakelen.
• De pinbezetting van de bijpassende 14-polige ronde ovenconnector kan per ovenfabrikant verschillen!
Controleer dit, anders kunnen de regelaar en de oven beschadigd raken.
2.6. Ovenschakeling met veiligheidsrelais
De spoel van een veiligheidsrelais van een oven moet met een RC-kring worden ontstoord. Hiervoor moet de RC-kring
aan elk relais direct via de spoelklemmen worden aangesloten. Ovens van ROHDE worden standaard zo geleverd. Voor
ovens van andere fabrikanten zijn er bij de relaisfabrikanten passende toebehoren verkrijgbaar.
Let op!
Zorg dat de contactoren via een spanningsafhankelijke weerstand worden ontstoord, anders kan de regelaar
beschadigd raken.
