RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
Manuale d'installazione
33

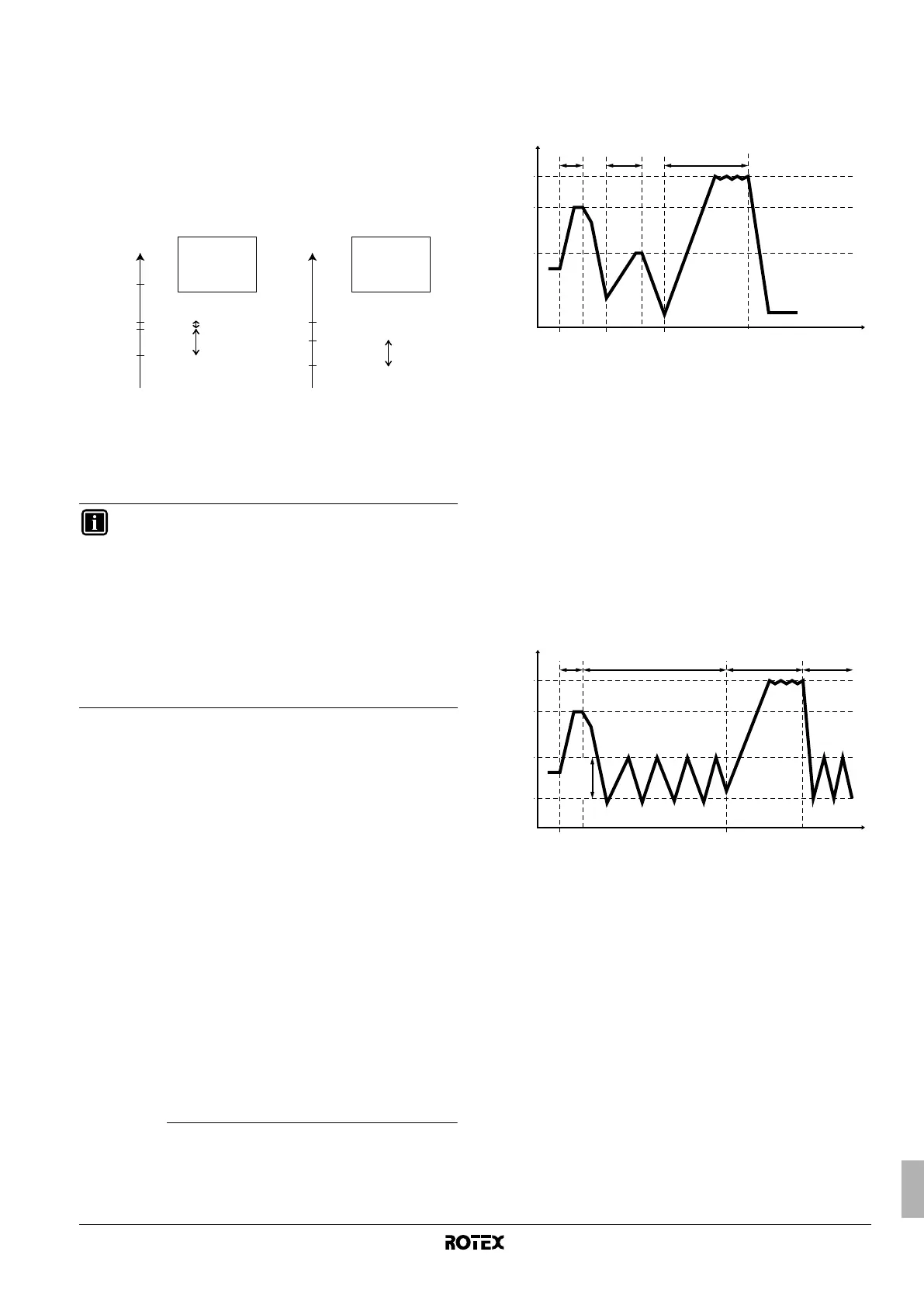

La temperatura di spegnimento della pompa di calore, la temperatura
di accensione della pompa di calore e il rapporto con le relative
impostazioni in loco [6-00] e [6-01] vengono spiegati nell'illustrazione
sotto.
■ [6-00] Avvio: differenza di temperatura che determina la
temperatura di accensione della pompa di calore (T
HP ON
).
Vedere l'illustrazione.
■ [6-01] Arresto: differenza di temperatura che determina la
temperatura di spegnimento della pompa di calore (T
HP OFF
).
Vedere l'illustrazione.
T
U
Temperatura del setpoint dell'utente (come impostata
nell'interfaccia dell'utente)
T
HP MAX
Temperatura massima della pompa di calore in
corrispondenza del sensore nel serbatoio dell'acqua calda
per usi domestici (50°C)(a seconda di T
A
)
(1)
T
HP OFF
Temperatura di spegnimento della pompa di calore
T
HP ON
Temperatura di accensione della pompa di calore
Riscaldamento dell'acqua per usi domestici a conservazione
programmata
(2)
:
Per accedere al setpoint di conservazione, utilizzare i pulsanti wi
e wj.
■ [6-03] Conservazione programmata: definisce se la
conservazione programmata del riscaldamento dell'acqua
per usi domestici durante la notte è attivata (1)
o disattivata (0).
■ [6-04] Ora di avvio della conservazione programmata: ora
della notte in cui l'acqua per usi domestici deve essere
riscaldata.
Riscaldamento preventivo e di mantenimento programmato
dell'acqua per usi domestici
(3)
:
■ [6-05] Riscaldamento preventivo e di mantenimento:
definisce se il riscaldamento preventivo e di mantenimento
programmato dell'acqua per usi domestici durante il giorno
è attivato (1), se il riscaldamento preventivo e di
mantenimento continuo è attivato (2) o se il riscaldamento
preventivo e di mantenimento è disattivato (0).
■ [6-06] Ora di avvio del riscaldamento programmato: ora del
giorno in cui l'acqua per usi domestici deve essere riscaldata.
■ [6-07] Setpoint di riscaldamento dell'acqua per usi domestici.
■ [6-08] Isteresi del setpoint di riscaldamento dell'acqua per usi
domestici.
Esempio 1: conservazione programmata [6-03]=1, riscaldamento
programmato [6-05]=1, funzione di disinfezione [2-01]=1 attivati.
A Funzione di conservazione programmata: si attiva in
base all'impostazione [6-04] e riscalda l'acqua per usi
domestici fino al raggiungimento del setpoint impostato
nell'interfaccia utente T
DHW
(es. 55°C).
B Funzione di riscaldamento preventivo e di
mantenimento programmato: si attiva in base
all'impostazione [6-06] e riscalda l'acqua per usi domestici
fino al raggiungimento del setpoint del riscaldamento
preventivo e di mantenimento [6-07] (es. 45°C).
C Funzione di disinfezione (se attivata): si attiva in base
all'impostazione [2-02] e riscalda l'acqua per usi domestici
fino al raggiungimento del setpoint di disinfezione [2-03]
(es. 60°C). Vedere "[2] Funzione di disinfezione" a
pagina 28.
t Tempo
T Temperatura dell'acqua calda per usi domestici
T
DHW
Setpoint dell'acqua calda per usi domestici impostato
nell'interfaccia utente
Esempio 2: conservazione programmata [6-03]=1, riscaldamento
continuo [6-05]=2, funzione di disinfezione [2-01]=1 attivati.
A Funzione di conservazione programmata: si attiva in
base all'impostazione [6-04] e riscalda l'acqua per usi
domestici fino al raggiungimento del setpoint impostato
nell'interfaccia utente T
DHW
(es. 55°C).
B Funzione di riscaldamento preventivo e di
mantenimento continuo: resta attiva e riscalda l'acqua
per usi domestici fino al raggiungimento del setpoint del
riscaldamento preventivo e di mantenimento [6-07]
(es. 45°C) con un'isteresi di [6-08].
C Funzione di disinfezione (se attivata): si attiva in base
all'impostazione [2-02] e riscalda l'acqua per usi domestici
fino al raggiungimento del setpoint di disinfezione [2-03]
(es. 60°C). Vedere "[2] Funzione di disinfezione" a
pagina 28.
t Tempo
T Temperatura dell'acqua calda per usi domestici
T
DHW
Setpoint dell'acqua calda per usi domestici impostato
nell'interfaccia utente
(1) In base alla selezione dell'unità esterna e del serbatoio. Per ulteriori informazioni,
vedere la gamma di funzionamento per l'acqua calda per usi domestici.
INFORMAZIONI
La temperatura massima dell'acqua calda per usi
domestici che è possibile raggiungere con la pompa di
calore è di 50°C
(a)
. Si consiglia di selezionare per T
HP OFF
un valore non più alto di 48°C al fine di migliorare le
prestazioni della pompa di calore durante la modalità di
riscaldamento dell'acqua per usi domestici.
Quando si imposta [4-03]=0, 2, 4, o 5 si raccomanda di
prestare particolare attenzione all'impostazione [6-00]. Un
buon equilibrio tra la temperatura richiesta per l'acqua
calda per usi domestici e la temperatura di accensione
della pompa di calore (T
HP ON
) è fondamentale.
(a) In base alla selezione dell'unità esterna e del serbatoio. Per ulteriori informazioni,
vedere la gamma di funzionamento per l'acqua calda per usi domestici.
(2) La conservazione programmata/il riscaldamento preventivo e di
mantenimento dell'acqua per usi domestici è applicabile soltanto
in caso di [4-03]=4 o 5.
(3) La conservazione programmata/il riscaldamento preventivo e di
mantenimento dell'acqua per usi domestici è applicabile soltanto
in caso di [4-03]=4 o 5.
T
U
> T
HP MAX
T(°C)
60
T
U
50
T
HP MAX
48
T
HP OFF
41 T
HP ON
[6-01]
[6-00]
T
U
< T
HP MAX
T(°C)
45
T
U
= T
HP OFF
50 T
HP MAX
38 T
HP ON
[6-00]
T
U
= 45°C
[6-01] = 2°C
[6-00] = 7°C
T
U
= 70°C
[6-01] = 2°C
[6-00] = 7°C
A B C
T
t
[2-03]
T
DHW
[6-07]
[6-04] [6-06] [2-02]
A B C
[6-08]
B
T
t
[2-03]
[6-07]
T
DHW
[6-04] [2-02]
