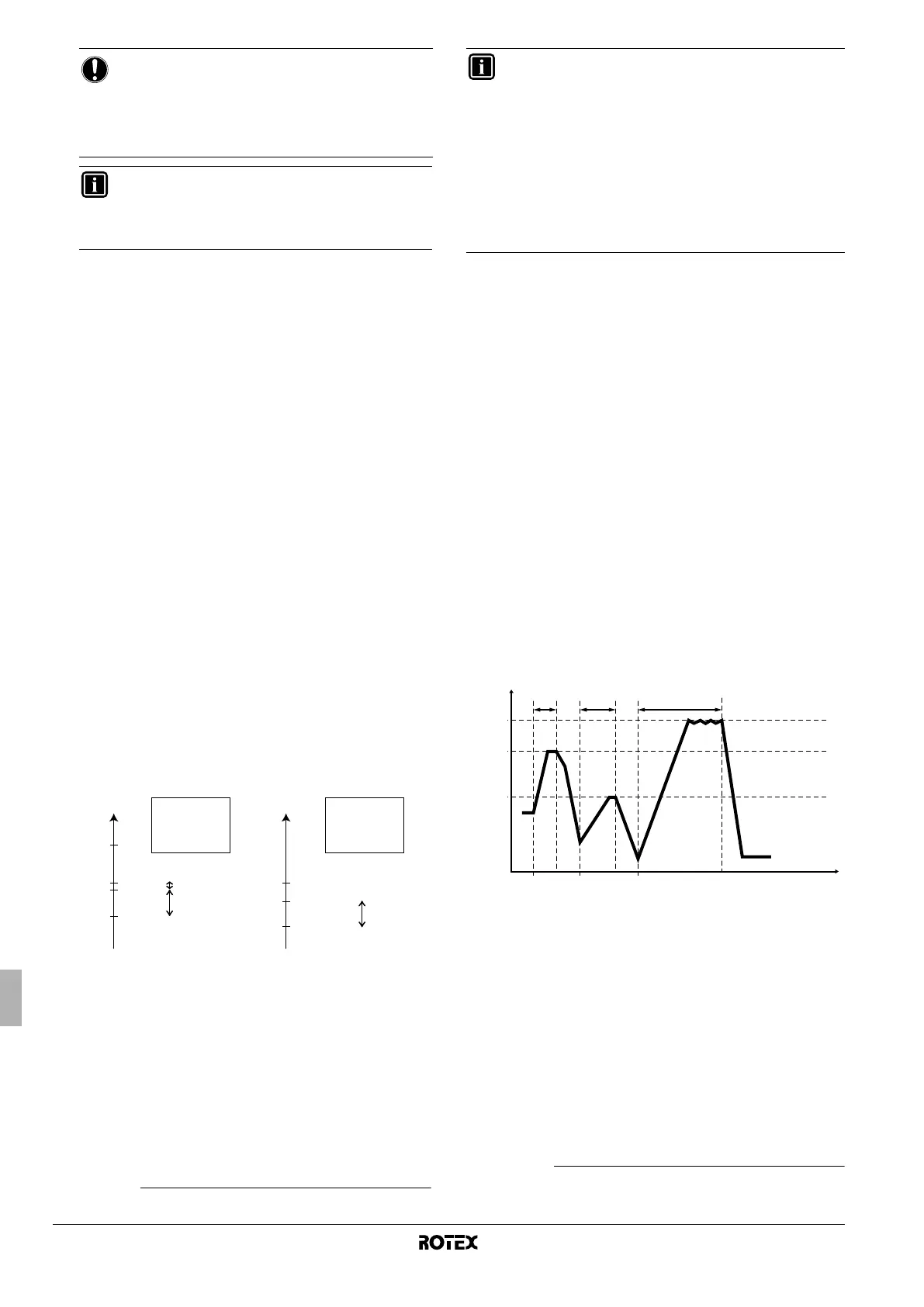

Manuel d'installation
32
RKHBH/X008BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62574-2 – 10.2010
[6] DT pour mode de chauffage d'eau domestique de pompe
à chaleur/chauffage d'eau domestique avec réchauffement et
stockage programmés
DT pour mode de chauffage d'eau domestique de pompe à chaleur
S'applique uniquement aux installations avec un ballon d'eau chaude
domestique.
Les réglages sur site "DT (différence de température) pour le mode
de chauffage d'eau domestique de la pompe à chaleur" déterminent
les températures auxquelles le chauffage de l'eau chaude
domestique par la pompe à chaleur commencera (c.-à-d., la
température de mise en marche de la pompe à chaleur) et s'arrêtera
(c.-à-d. la température d'arrêt de la pompe à chaleur).
Lorsque la température de l'eau chaude domestique descend sous la
température de mise en marche de la pompe à chaleur (T
HP ON
), le
chauffage de l'eau chaude domestique par la pompe à chaleur
commencera. Dès que la température de l'eau chaude domestique
atteint la température d'arrêt de la pompe à chaleur (T
HP OFF
) ou la
température de point de consigne de l'utilisateur (T
U
), le chauffage
de l'eau chaude domestique par la pompe à chaleur s'arrêtera (en
commutant la vanne à 3 voies).
La température d'arrêt de la pompe à chaleur et la température de
mise en marche de la pompe à chaleur et leur rapport avec les
réglages sur place [6-00] et [6-01] sont expliqués dans l'illustration
ci-dessous.
■ [6-00] Démarrage: différence de température déterminant la
température de mise en marche de la pompe à chaleur
(T
HP ON
). Reportez-vous à l'illustration.
■ [6-01] Arrêt: différence de température déterminant la
température d'arrêt de la pompe à chaleur (T
HP OFF
).
Reportez-vous à l'illustration.
T
U
Température de point de consigne utilisateur (telle
que réglée sur l'interface utilisateur)
T
HP MAX
Température maximale de la pompe à chaleur au niveau
du capteur dans le ballon d'eau chaude domestique (50°C)
(en fonction de T
A
)
(1)
T
HP OFF
Température d'arrêt de la pompe à chaleur
T
HP ON
Température de mise en marche de la pompe à chaleur
Chauffage d'eau domestique avec stockage programmé
(2)
:
Utilisez les boutons wi et wj pour accéder directement au
point de consigne de stockage.
■ [6-03] Stockage programmé: détermine si le stockage
programmé du chauffage de l'eau domestique pendant la
nuit est activé (1) ou non (0).
■ [6-04] Heure de début de stockage programmé: heure de la
nuit à laquelle l'eau domestique doit être chauffée.
Chauffage d'eau domestique avec réchauffement programmé
(3)
:
■ [6-05] Réchauffement: détermine si le réchauffement
programmé de l'eau domestique pendant le jour est activé
(1) ou si le réchauffement continu est activé (2) ou si le
réchauffement est désactivé (0)
■ [6-06] Heure de début de réchauffement programmé: heure
du jour à laquelle l'eau domestique doit être chauffée.
■ [6-07] Point de consigne de réchauffement d'eau chaude
domestique
■ [6-08] Hystérésis de point de consigne de réchauffement
d'eau chaude domestique
Exemple 1: stockage programmé [6-03]=1, réchauffement
programmé [6-05]=1, fonction désinfection [2-01]=1 activée.
A Mode stockage programmé: activé à [6-04], chauffage
de l'eau chaude domestique jusqu'à ce que le point de
consigne de l'interface utilisateur pour l'eau chaude
domestique T
DHW
(par exemple 55°C) soit atteint.
B Mode réchauffement programmé: activé à [6-06],
chauffage de l'eau chaude domestique jusqu'à ce que
le point de consigne de réchauffement de l'eau chaude
domestique [6-07] (par exemple 45°C) soit atteint.
C Mode désinfection (si activé): activé à [2-02], chauffage
de l'eau chaude domestique jusqu'à ce que le point de
consigne de désinfection de l'eau chaude domestique
[2-03] (par exemple 60°C) soit atteint. Reportez-vous
à la section "[2] Fonction de désinfection" à la page 28.
t Heure
T Température d'eau chaude domestique
T
DHW
Point de consigne de l'interface utilisateur pour l'eau
chaude domestique
REMARQUE
[5-01] Température d'équilibre et [5-03] température
de priorité de chauffage de volume sont des réglages
sur site relatifs au chauffage d'appoint. Il est donc
obligatoire de configurer [5-01] et [5-03] sur la même
valeur de réglage.
Si le fonctionnement du chauffage d'appoint est limité
([4-00]=0) et si la température ambiante T
A
est
inférieure au réglage sur site du paramètre [5-03],
l'eau chaude domestique ne sera pas chauffée par le
chauffage d'appoint.
(1) Selon l'unité extérieure et le ballon choisis. Reportez-vous à la plage de
fonctionnement du ballon d'eau chaude domestique pour plus de détails.
T
U
> T
HP MAX
T(°C)
60
T
U
50
T
HP MAX
48
T
HP OFF
41 T
HP ON
[6-01]
[6-00]
T
U
< T
HP MAX
T(°C)
45
T
U
= T
HP OFF
50 T
HP MAX
38 T
HP ON
[6-00]
T
U
= 45°C
[6-01] = 2°C
[6-00] = 7°C
T
U
= 70°C
[6-01] = 2°C
[6-00] = 7°C
INFORMATIONS
La température maximale d'eau chaude domestique qui
peut être atteinte par la pompe à chaleur est de 50°C
(a)
.
Nous vous recommandons de régler T
HP OFF
sur une
valeur qui ne dépasse pas 48°C de manière à améliorer
les performances de la pompe à chaleur en mode de
chauffage de l'eau domestique.
Avec un réglage [4-03]=0, 2, 4, ou 5, une attention spéciale
pour le réglage [6-00] est recommandée. Un bon équilibre
entre la température d'eau chaude domestique et la
température de mise en marche de la pompe à chaleur
(T
HP ON
) est indispensable.
(a) Selon l'unité extérieure et le ballon choisis. Reportez-vous à la plage de
fonctionnement du ballon d'eau chaude domestique pour plus de détails.
(2) Le chauffage d'eau domestique avec réchauffement/stockage programmé
s'applique uniquement lorsque [4-03]=4 ou 5.
(3) Le chauffage d'eau domestique avec réchauffement/stockage programmé
s'applique uniquement lorsque [4-03]=4 ou 5.
A B C
T
t
[2-03]
T
DHW
[6-07]
[6-04] [6-06] [2-02]
