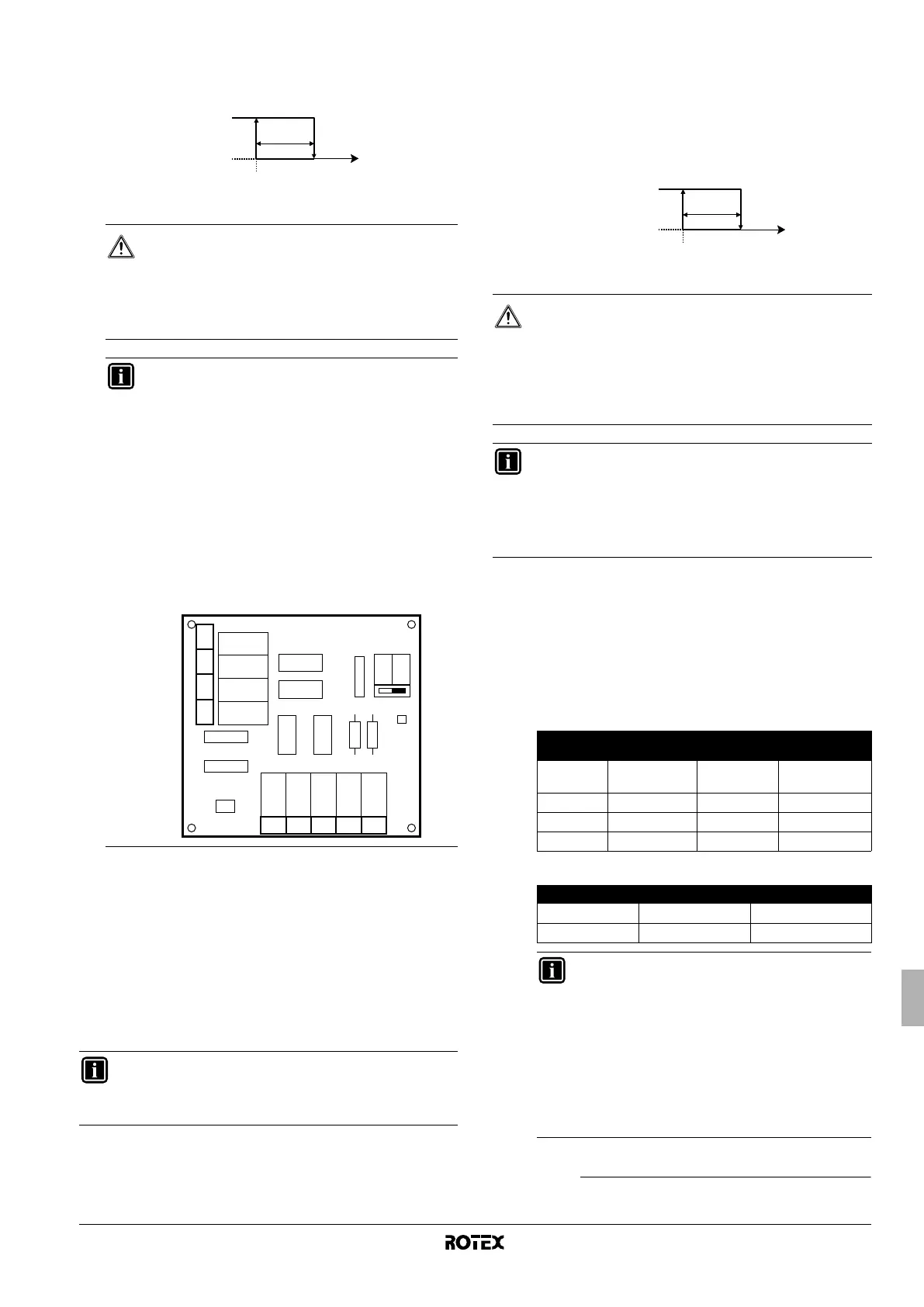

RKHBH/X008BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62574-2 – 10.2010
Manuel d'installation
37
■ [C-04] Hystérésis bivalente: définit la différence de
température entre la température de marche bivalente et la
température d'arrêt bivalente.
Signal de permission X1–X2 (EKRP1HB)
T
A
Température extérieure
Signal de permission pour le chauffage d'appoint externe
supplémentaire [C-02]=2
Cette fonction permet de contrôler un chauffage d'appoint externe
supplémentaire.
Le chauffage d'appoint externe supplémentaire peut être utilisé pour
assister le chauffage d'un volume (et non le chauffage de l'eau
domestique) lorsque la température ambiante est faible.
Le signal pour le chauffage d'appoint externe sera activé lorsque la
deuxième phase de chauffage d'appoint interne sera terminée et
lorsque la température extérieure sera en dessous du réglage [C-03]
avec l'hystérésis [C-04].
■ [C-02]=2 Fonctionnement du chauffage d'appoint externe
supplémentaire activé (2)
■ [C-03] Température de mise en marche du chauffage
d'appoint externe: détermine la température extérieure en
dessous de laquelle le signal de permission pour le
chauffage d'appoint externe sera activé (fermé, KCR sur
EKRP1HB).
■ [C-04] Hystérésis de chauffage d'appoint externe
Signal de permission pour le chauffage d'appoint
externe X1–X2 (EKRP1HB)
T
A
Température extérieure
[d] Alimentation électrique à tarif réduit/Valeur de décalage local
loi d'eau
Alimentation électrique à tarif réduit
■ [d-00] Coupure des chauffages: définit quels chauffages sont
éteints lorsque le signal de tarif préférentiel de la compagnie
d'électricité est reçu.
Si [d-01]=1 ou 2 et le signal de tarif réduit de la compagnie
d'électricité est reçu, les dispositifs suivants seront arrêtés.
Uniquement pour le modèle RKHW*
(1)
:
Uniquement pour le modèle RKHTS
(2)
:
ATTENTION
Veillez à respecter toutes les règles mentionnées
dans l'application 5 lorsque le fonctionnement bivalent
est activé.
Rotex
ne pourra être tenu responsable des dommages
résultant du non-respect de cette consigne.
INFORMATIONS
■ La combinaison de réglage [4-03]=0/2 avec
fonctionnement bivalent à faible température
extérieure peut entraîner un manque d'eau
chaude domestique.
■ Le fonctionnement bivalent n'a pas d'impact sur
le mode de chauffage d'eau domestique. L'eau
chaude domestique est toujours chauffée par
l'unité intérieure uniquement.
■ Le signal de permission pour la chaudière
auxiliaire est situé sur le EKRP1HB (carte PCB
E/S numérique). Lorsqu'il est activé, le contact
X1, X2 est fermé et ouvert lorsqu'il est désactivé.
Reportez-vous à l'illustration pour l'emplacement
schématique de ce contact.
INFORMATIONS
Si [4-07] "Deuxième phase chauffage d'appoint" est
désactivé, le signal du chauffage d'appoint externe
supplémentaire ne pourra pas être activé.
T
A
[C-03]
[C-04]
fermé
ouvert
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
ATTENTION
Il incombe à l'installateur de veiller à ce qu'aucune
situation indésirable ne se produise et à ce que tous les
équipements de sécurité soient mis en place de manière
conforme à la législation applicable.
Rotex ne pourra être tenu responsable des dommages
résultant du non-respect de cette consigne.
INFORMATIONS
Le signal de permission X1–X2 peut uniquement être
utilisé pour le fonctionnement bivalent OU le signal de
permission pour le chauffage d'appoint externe.
Les deux fonctions ne peuvent pas être utilisées en même
temps.
(1) Uniquement pour les ballons avec dispositif de surchauffage intégré
(RKHW*)
[d-00] Compresseur
Chauffage
d'appoint
Surchauffage
0
(par défaut)
Arrêt forcé Arrêt forcé Arrêt forcé
1 Arrêt forcé Arrêt forcé Autorisée
2 Arrêt forcé Autorisée Arrêt forcé
3 Arrêt forcé Autorisée Autorisée
(2) Uniquement pour les ballons sans dispositif de surchauffage (RKHTS)
[d-00] Compresseur Chauffage d'appoint
0 (par défaut) Arrêt forcé Arrêt forcé
2 Arrêt forcé Autorisée
INFORMATIONS
■ Les réglages [d-00] 1, 2 et 3 ne sont
significatifs que si l'alimentation électrique
à tarif réduit est de type 1 ou si l'unité
intérieure est raccordée à une alimentation
électrique à tarif normal (via 30-31 X2M) et
que le chauffage d'appoint et le surchauffage
ne sont pas raccordés à l'alimentation
électrique à tarif réduit.
■ Pour le modèle RKHTS, ne sélectionnez pas
la valeur 1 ou 3.
fermé
ouvert
T
A
[C-03]
[C-04]
