RKHBH/X008BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
Montagehandleiding
22

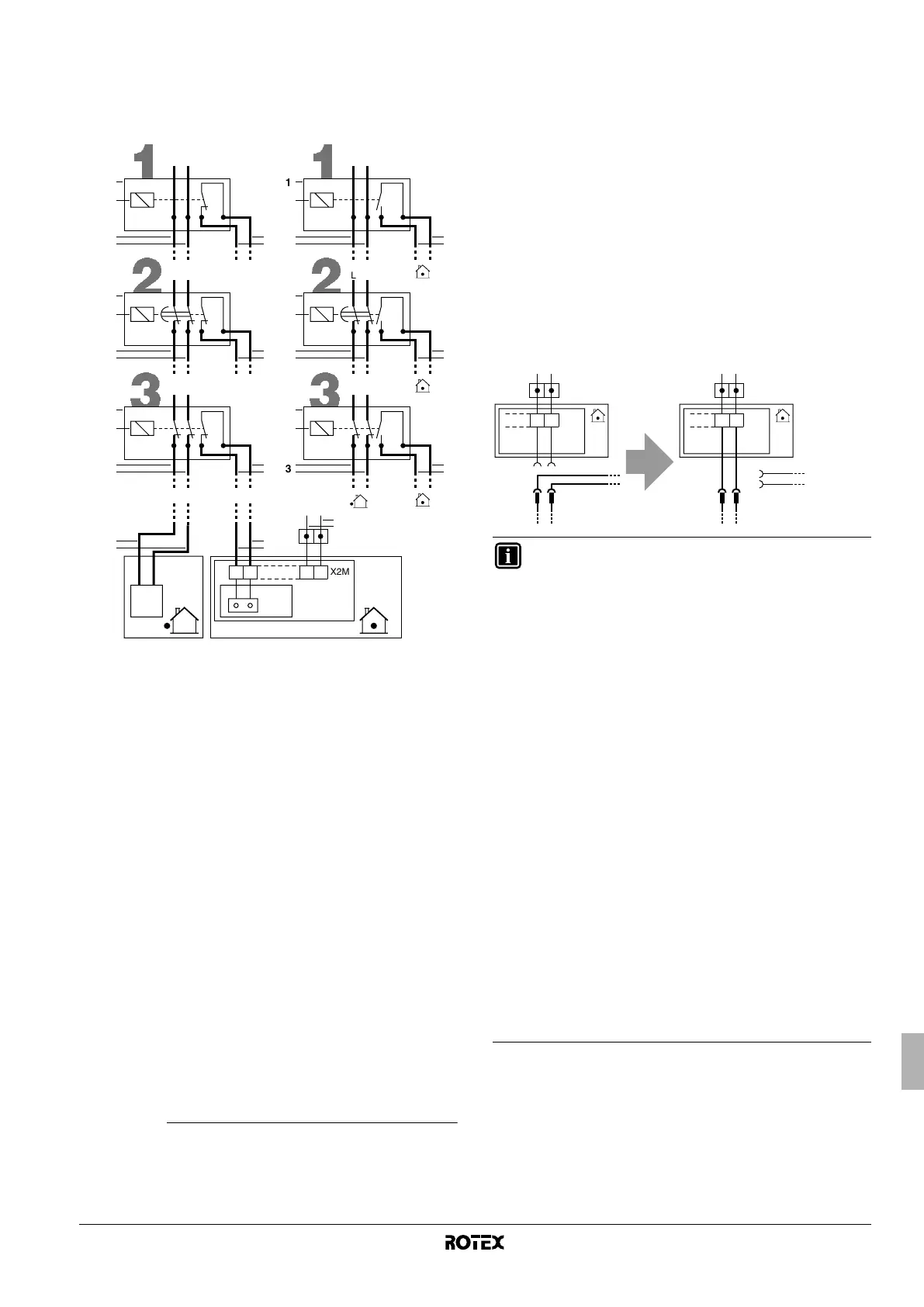

Mogelijke types voeding met kWh-voordeeltarief
Mogelijke aansluitingen en vereisten om de apparatuur aan te sluiten
op een dergelijke voeding ziet u in de onderstaande afbeelding:
1 Kast voeding met kWh-voordeeltarief
2 Ontvanger voor het signaal van de
elektriciteitsmaatschappij
3 Voeding naar buitenunit (raadpleeg de
montagehandleiding die bij de buitenunit is geleverd)
4 Spanningsvrij contact naar binnenunit
5 Voeding met normaal kWh-tarief
Wanneer de buitenunit op een voeding met kWh-voordeeltarief is
aangesloten, moet het spanningsvrij contact van de ontvanger voor
het signaal van het kWh-voordeeltarief van de
elektriciteitsmaatschappij worden aangesloten op klem 17 en 18 van
X2M (zoals hierboven afgebeeld).
Wanneer parameter [d-01]=1 op het moment dat het signaal voor
kWh-voordeeltarief door de elektriciteitsmaatschappij wordt
gestuurd, gaat dat contact open en wordt de unit in de stand
gedwongen uitgeschakeld
(1)
.
Wanneer parameter [d-01]=2 op het moment dat het signaal voor
kWh-voordeeltarief door de elektriciteitsmaatschappij wordt
gestuurd, sluit dat contact en wordt de unit in de stand gedwongen
uitgeschakeld
(2)
.
Type 1
Dit type voeding met kWh-voordeeltarief is niet onderbroken.
Type 2
Dit type voeding met kWh-voordeeltarief wordt na bepaalde tijd
onderbroken.
Type 3
Dit type voeding met kWh-voordeeltarief wordt onmiddellijk
onderbroken.
Sluit de binnenunit aan op een elektrische voeding met normaal
kWh-tarief.
Indien de elektrische voeding met kWh-voordeeltarief van het type 2 of 3
is (stroomonderbreking van de hoofdvoeding naar de buitenunit),moet de
binnenunit op een elektrische voeding met normaal kWh-tarief
aangesloten worden om ervoor te zorgen dat de binnenunit doorlopend
aangestuurd kan worden en blijft werken (pomp, bijv.).
Koppel klem X6YA van X6Y los en sluit X6YB aan op X6Y.
(1) Wanneer het signaal opnieuw stopt, sluit het spanningsvrij contact en
begint de unit weer te werken. Daarom is het belangrijk dat de
automatische herstartfunctie ingeschakeld blijft. Zie "[3] Automatische
herstart" op pagina 28.
(2) Wanneer het signaal opnieuw stopt, gaat het spanningsvrij contact open
en begint de unit weer te werken. Daarom is het belangrijk dat de
automatische herstartfunctie ingeschakeld blijft. Zie "[3] Automatische
herstart" op pagina 28.
1
2
3
X2M17 18 30 31
L
N
X40A
A1P
LN
2
4
1
3
5
3
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[d-01]=1
1
2
3
LN
2
1
3
LN
2
1
43
44
43
LN
2
1
S2S
S2S
S2S
[d-01]=2
INFORMATIE
■ Als de functie voeding met kWh-voordeeltarief is
ingeschakeld, dan kan de dekvloerdroogfunctie niet
worden ingeschakeld.
■ Verander lokale instelling [d-01] wanneer u de
apparatuur aansluit op een voeding met kWh-
voordeeltarief. Indien de elektrische voeding met
kWh-voordeeltarief van het type 1 is of als de
binnenunit op een elektrische voeding met normaal
kWh-tarief aangesloten is (via 30-31, X2M), verander
beide lokale instellingen [d-01] en [d-00]. Zie
"[d] Voeding met kWh-voordeeltarief/Lokale
omschakelwaarde weersafhankelijk" op pagina 37.
■ Indien de elektrische voeding met kWh-voordeeltarief
van het type 1 is of als de binnenunit op een
elektrische voeding met normaal kWh-tarief
aangesloten is, zal de unit gedwongen uitgeschakeld
worden.
Wanneer het signaal van het kWh-voordeeltarief
wordt gestuurd, knippert de aanduiding van
gecentraliseerde besturing e om aan te geven dat
het kWh-voordeeltarief actief is.
■ Indien de elektrische voeding met kWh-voordeeltarief
van het type 2 of 3 is en de binnenunit niet op een
elektrische voeding met normaal kWh-tarief
aangesloten is, kunnen de verwarmingen niet
aangestuurd worden. Deze voedingsonderbreking
mag niet langer dan 2 uur duren; anders wordt de
realtime klok van de controller gereset.
Tijdens een voedingsonderbreking zal het display van
de controller leeg zijn.
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
