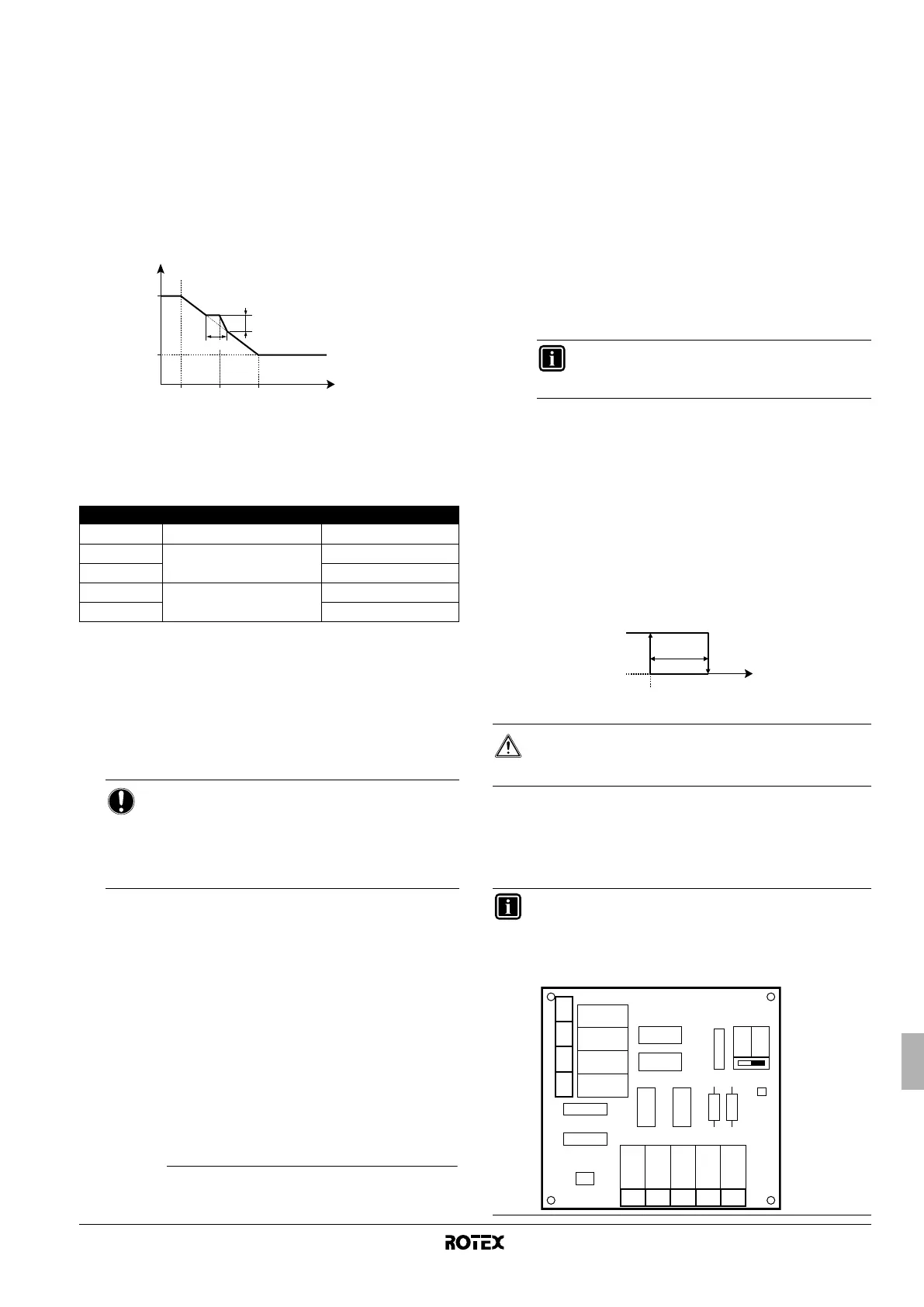

RKHBH/X008BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
Montagehandleiding
38
Wanneer parameter [d-01]=2 op het moment dat het signaal
voor kWh-voordeeltarief door de elektriciteitsmaatschappij
wordt gestuurd, sluit dat contact en wordt de unit in de stand
gedwongen uitgeschakeld
(1)
.
Lokale omschakelwaarde weersafhankelijk
De lokale instelling van de lokale omschakelwaarde weersafhankelijk
is alleen van belang als het weersafhankelijk instelpunt (zie lokale
instelling "[1] Weersafhankelijk instelpunt" op pagina 27)
geselecteerd is.
■ [d-03] Lokale omschakelwaarde weersafhankelijk: bepaalt de
omschakelwaarde van het weersafhankelijk instelpunt rond
een buitentemperatuur van 0°C.
T
t
Doeltemperatuur water
T
A
Buitentemperatuur
R Bereik
L Lokale omschakelwaarde
[1-00]~[1-04] Toepasbare lokale instellingen van het weersafhankelijk
instelpunt [1].
[E] Uitlezing informatie over de unit
■ [E-00] Uitlezing van de softwareversie (voorbeeld: 23)
■ [E-01] Uitlezing van de EEPROM-versie (voorbeeld: 23)
■ [E-02] Uitlezing van de identificatie van het model van de unit
(voorbeeld: 11)
■ [E-03] Uitlezing van de vloeibare koelmiddeltemperatuur
■ [E-04] Uitlezing van de inlaatwatertemperatuur
[F] Instelling optie
Pompwerking
De lokale instelling van de pompwerking geldt alleen voor de logica
van de pompwerking wanneer DIP-schakelaar SS2-3 OFF is.
Wanneer de functie pompwerking gedeactiveerd is, wordt de pomp
stilgelegd als de buitentemperatuur hoger is dan de in [4-02]
ingestelde waarde of als de buitentemperatuur onder de in [F-01]
ingestelde waarde daalt. Wanneer de pompwerking geactiveerd is,
kan de pomp bij alle buitentemperaturen werken. Zie
"8.3. Configuratie van de pompwerking" op pagina 24.
■ [F-00] Pompwerking: bepaalt of de functie pompwerking
geactiveerd (1) of gedeactiveerd(0) is.
Toelating koelen van ruimten
■ [F-01] Toelatingstemperatuur koelen van ruimten: bepaalt de
buitentemperatuur waaronder koelen van ruimten
uitgeschakeld is.
Besturing bodemplaatverwarming
Geldt alleen voor installaties met een buitenunit RRLQ of in het geval
dat de optie kit met bodemplaatverwarming geïnstalleerd is.
■ [F-02] Inschakeltemperatuur bodemplaatverwarming:
bepaalt de buitentemperatuur waaronder de binnenunit de
bodemplaatverwarming activeert om bij een lage
buitentemperatuur ijsvorming in de bodemplaat van de
buitenunit te voorkomen.
■ [F-03] Hysterese bodemplaatverwarming: bepaalt het
temperatuurverschil tussen de in- en uitschakeltemperatuur
van de bodemplaatverwarming.
Bodemplaatverwarming
T
A
Buitentemperatuur
Functionaliteit van X14A
■ [F-04] Functionaliteit van X14A: bepaalt of de logica van
X14A het outputsignaal voor het zonnekitmodel RKHBH/
X_AA/AB (0) volgt ofwel of de logica van X14A de output
voor de bodemplaatverwarming volgt (1).
(1) Wanneer het signaal opnieuw stopt, gaat het spanningsvrij contact open
en begint de unit weer te werken. Daarom is het belangrijk dat de
automatische herstartfunctie ingeschakeld blijft. Zie "[3] Automatische
herstart" op pagina 28.
[d-03] Buitentemperatuurbereik (T
A
) Lokale omschakelwaarde
0— —
1
–2°C~2°C
2
24
3
–4°C~4°C
2
44
LET OP
De uitlezingen [E-03] en [E-04] worden niet
permanent geactualiseerd. De temperatuur-
uitlezingen worden pas geactualiseerd nadat weer
naar de eerste codes van de lokale instellingen wordt
teruggekeerd.
T
A
T
t
[1-03]
[1-00] 0°C [1-01]
[1-02]
L
R
INFORMATIE
Deze functie geldt alleen voor RKHBX wanneer
koelen van ruimten geselecteerd is.
VOORZICHTIG
De bodemplaatverwarming wordt bestuurd via X14A.
Controleer of [F-04] juist is ingesteld.
INFORMATIE
Onafhankelijk van lokale instelling [F-04] volgt contact
X3-X4 (EKRP1HB) de logica van het outputsignaal voor
het zonnekitmodel. Zie de afbeelding hierna voor de
schematische locatie van dit contact.
T
A
[F-02]
[F-03]
AAN
UIT
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
