RKHBH/X008BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62574-1 – 10.2010
Installationsanleitung
39
Funktionalität von X14A
■ [F-04] Funktionalität von X14A: Bestimmt, ob die Logik von
X14A dem Ausgangssignal für das Modell des Solar-
Zusatzes RKHBH/X_AA/AB (0) folgt oder ob die Logik von
X14A dem Ausgangssignal für die Bodenplatten-Heizung
folgt (1).
INFORMATION
Unabhängig von der bauseitigen Einstellung [F-04] folgt
der Kontakt X3-X4 (EKRP1HB) der Logik des

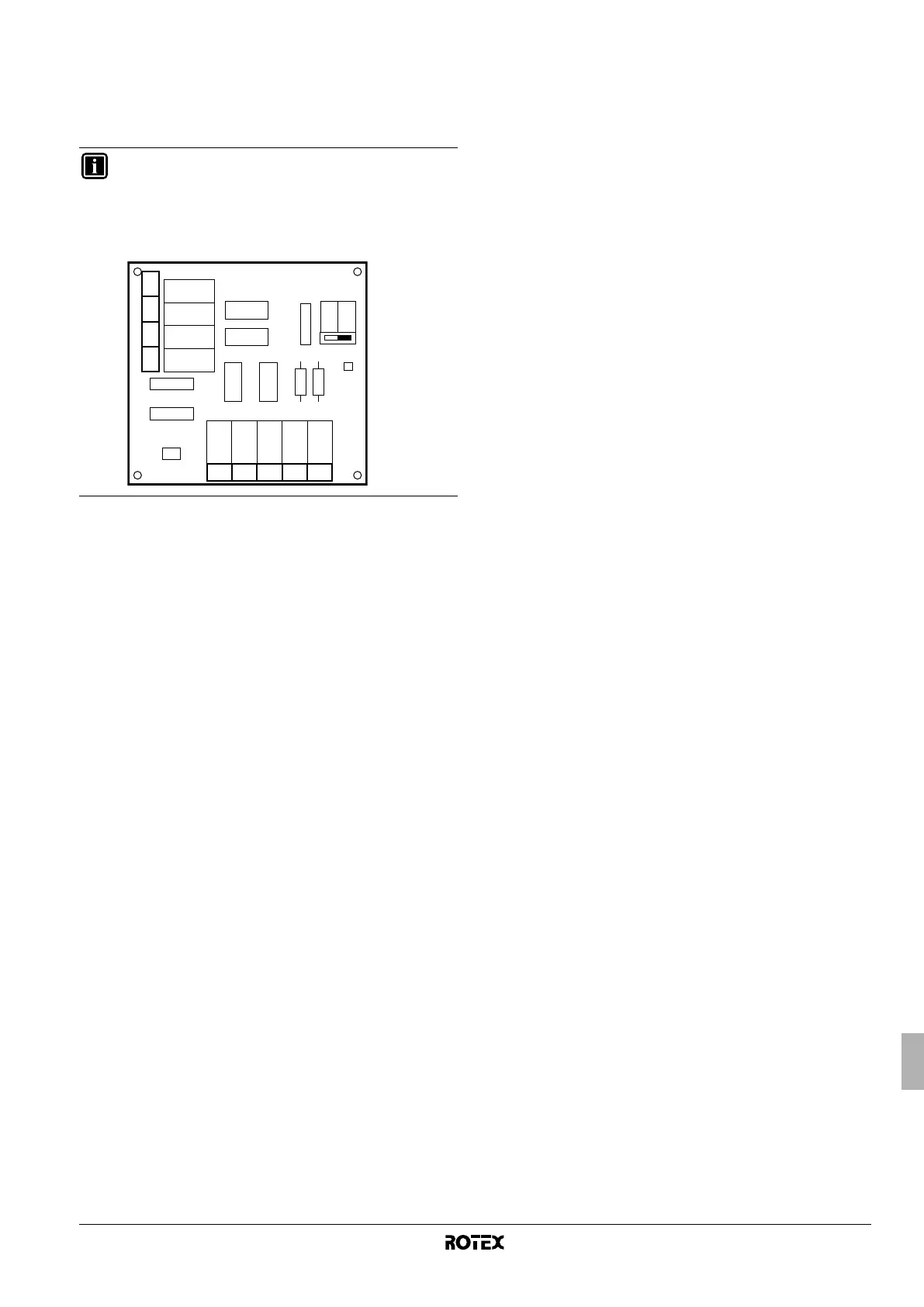

Ausgangssignals für das Modell des Solar-Zusatzes. Die
Schemazeichnung unten zeigt, wo sich dieser Kontakt
befindet.
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
