RKHBH/X008BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62574-3 – 10.2010
Instalační návod
36
■ [C-04] Hystereze dvojčinného provozu: definuje rozdíl teplot
mezi teplotou zapnutí a teplotou vypnutí dvojčinného
provozu.
Signál povolení X1–X2 (EKRP1HB)
T
A
Outdoor temperature (Venkovní teplota)
Povolovací signál přídavného externího záložního topení
[C-02]=2
Tato funkce poskytuje možnost řízení přídavného externího
záložního topení.
Přídavné externí záložní topení lze použít k podporování
prostorového vytápění (ne k ohřevu užitkové vody) během nízkých
teplot prostředí.
Signál pro přídavné externí topení bude aktivován, když druhý
stupeň vnitřního záložního topení bude uzavřený a když venkovní
teplota poklesne pod nastavenou hodnotu [C-03] s hysterezí [C-04].
■ [C-02]=2 Provoz přídavného externího záložního topení je
aktivován (2)
■ [C-03] Zapínací teplota externího záložního topení: definuje
venkovní teplotu, pod kterou bude aktivní povolovací signál
pro externí záložní topení (uzavřený, KCR na EKRP1HB).
■ [C-04] Hystereze externího záložního topení
Povolovací signál externího záložního topení X1–X2
(EKRP1HB)
T
A
Outdoor temperature (Venkovní teplota)
UPOZORNĚNÍ
Je-li aktivní režim dvojčinného provozu, dbejte na
dodržování všech pravidel uvedených v aplikaci 5.
Společnost Rotex nenese žádnou odpovědnost za
jakékoliv škody vzniklé v důsledku nedodržení této
zásady.
INFORMACE
■ Kombinace nastavení [4-03]=0/2 s dvojčinným
provozem při nízké venkovní teplotě může
způsobit nedostatek horké užitkové vody.
■ Funkce dvojčinného provozu nemá žádný vliv na
režim ohřevu užitkové vody. Horká užitková voda
je ustálená a vyhřívaná pouze vnitřní jednotkou.

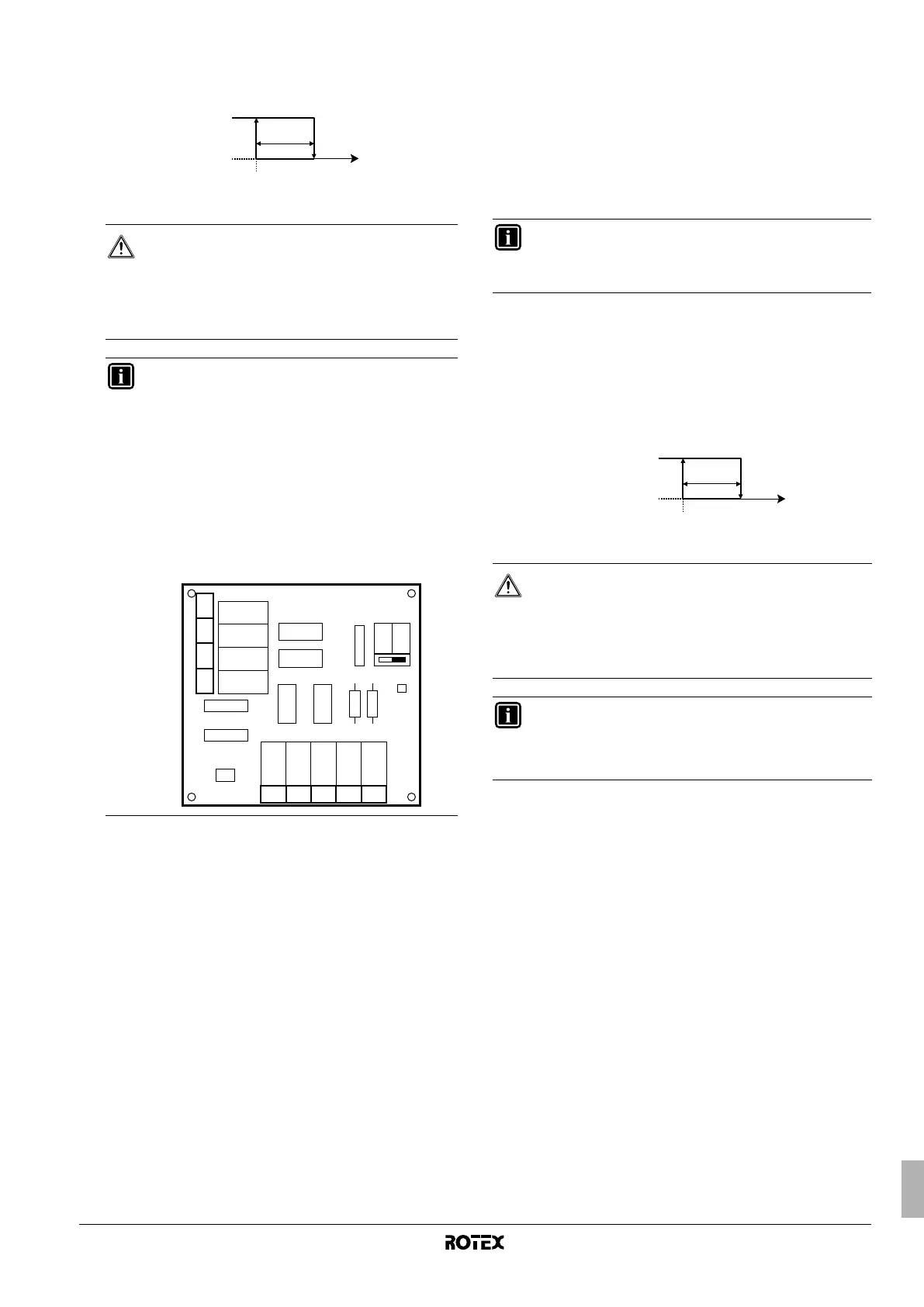

■ Signál povolení k činnosti pomocného kotle je
umístěn na digitální vstupní/výstupní kartě
EKRP1HB. Kontakty X1, X2 jsou při jeho
aktivaci, resp. deaktivaci sepnuté, resp.
rozepnuté. Schematické umístění tohoto
kontaktu je znázorněno na obrázku.
T
A
[C-03]
[C-04]
uzavřeno
otevřeno
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
INFORMACE
Když [4-07] "Druhý stupeň záložního topení" bude
deaktivovaný, pak signál přídavného externího záložního
topení nebude nikdy aktivován.
UPOZORNĚNÍ
Instalační technik je odpovědný za vyloučení vzniku
nežádoucích situací a že všechna bezpečnostní opatření
budou realizována v souladu s příslušnými předpisy.
Společnost Rotex nenese žádnou odpovědnost za
jakékoliv škody vzniklé v důsledku nedodržení této zásady.
INFORMACE
Povolovací signál X1–X2 může být pouze pro dvojčinný
provoz NEBO pouze pro externí záložní topení.
Obě funkce nemohou být používány současně.
uzavřeno
otevřeno
T
A
[C-03]
[C-04]
